- Черновая обработка на тяжелых режимах. Примеры использования
- Большие подачи.
- Все группы материалов. P
M
- PSTS — прецизионно спрессованные и спеченные в размер.
лучший выбор угол врезания K винтовая
Ap1 max = 14 мм. альтернативный выбор врезание под углом интерполяция
N S H
EDPT-S.GD EDPT-S.GD2 EDPT-S.GD
EDPT-S.GD2 EDPT-S.GD
число номер режущих
| по каталогу | LI | S | W | BS | R | hm | кромок | ||||||
| EDPT140408PDSRGD | 17,47 | 4,50 | 8,37 | 2,55 | 0,8 | 0,11 | 2 | – – | – | – | – | ||
| EDPT140412PDSRGD | 17,48 | 4,50 | 8,36 | 2,17 | 1,2 | 0,11 | 2 | – – | – | – | – | ||
| EDPT140416PDSRGD | 17,49 | 4,50 | 8,35 | 1,77 | 1,6 | 0,11 | 2 | – – | – | – | – |
EDPT-S.GD2
число номер режущих
| по каталогу | LI | S | W | BS | R | hm | кромок | ||||||
| EDPT140408PDSRGD2 | 17,47 | 4,50 | 8,37 | 2,61 | 0,8 | 0,11 | 2 | – – | – | – | – – |
Рекомендуемые начальные подачи
Рекомендуемые начальные подачи [мм/зуб]
| Легкие режимы | Общего | Тяжелая | |
| обработки | назначения | обработка |
Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия
| пластины | 5% | 10% | 20% | 30% | 40–100% | пластины | ||||||||||
| .F..LDJ | 0,12 | 0,46 | 0,82 | 0,08 | 0,33 | 0,59 | 0,06 | 0,25 | 0,44 | 0,06 | 0,22 | 0,38 | 0,05 | 0,20 | 0,35 | .F..LDJ |
| .E..LDJ | 0,12 | 0,47 | 0,82 | 0,08 | 0,34 | 0,59 | 0,06 | 0,26 | 0,44 | 0,06 | 0,22 | 0,39 | 0,05 | 0,20 | 0,35 | .E..LDJ |
| .E..LD | 0,12 | 0,46 | 0,81 | 0,09 | 0,33 | 0,58 | 0,07 | 0,25 | 0,43 | 0,06 | 0,22 | 0,38 | 0,05 | 0,20 | 0,35 | .E..LD |
| .E..GD | 0,17 | 0,52 | 0,89 | 0,12 | 0,38 | 0,64 | 0,09 | 0,28 | 0,48 | 0,08 | 0,24 | 0,42 | 0,07 | 0,22 | 0,38 | .E..GD |

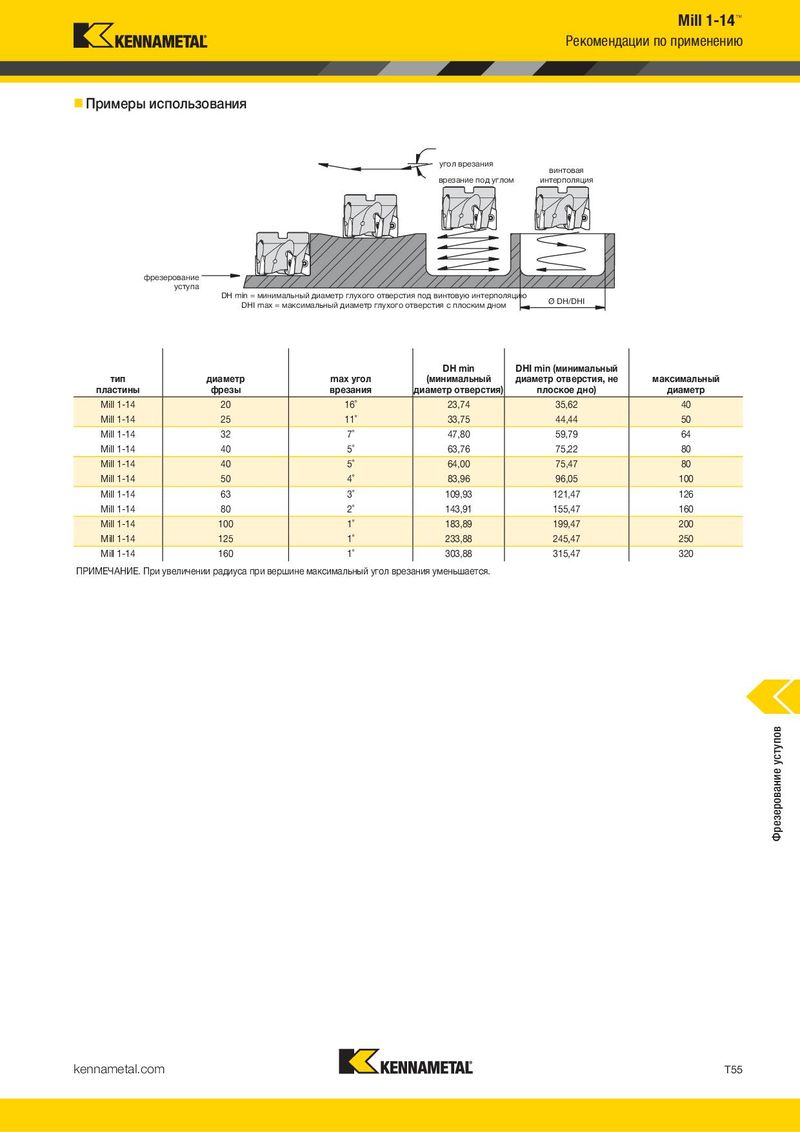

фрезерование уступа DH min = минимальный диаметр глухого отверстия под винтовую интерполяцию DHI max = максимальный диаметр глухого отверстия с плоским дном Ø DH/DHI
DH min DHI min (минимальный
тип диаметр max угол (минимальный диаметр отверстия, не максимальный
пластины фрезы врезания диаметр отверстия) плоское дно) диаметр
| Mill 1-14 | 20 | 16˚ | 23,74 | 35,62 | 40 |
| Mill 1-14 | 25 | 11˚ | 33,75 | 44,44 | 50 |
| Mill 1-14 | 32 | 7˚ | 47,80 | 59,79 | 64 |
| Mill 1-14 | 40 | 5˚ | 63,76 | 75,22 | 80 |
| Mill 1-14 | 40 | 5˚ | 64,00 | 75,47 | 80 |
| Mill 1-14 | 50 | 4˚ | 83,96 | 96,05 | 100 |
| Mill 1-14 | 63 | 3˚ | 109,93 | 121,47 | 126 |
| Mill 1-14 | 80 | 2˚ | 143,91 | 155,47 | 160 |
| Mill 1-14 | 100 | 1˚ | 183,89 | 199,47 | 200 |
| Mill 1-14 | 125 | 1˚ | 233,88 | 245,47 | 250 |
| Mill 1-14 | 160 | 1˚ | 303,88 | 315,47 | 320 |
ПРИМЕЧАНИЕ. При увеличении радиуса при вершине максимальный угол врезания уменьшается.
| тип пластины | диаметр фрезы | max угол врезания | DH min (минимальный диаметр отверстия) | DHI min (минимальный диаметр отверстия, не плоскоедно) | максимальный диаметр |
| Mill 1-14 | 20 | 16˚ | 23,74 | 35,62 | 40 |
| Mill 1-14 | 25 | 11˚ | 33,75 | 44,44 | 50 |
| Mill 1-14 | 32 | 7˚ | 47,80 | 59,79 | 64 |
| Mill 1-14 | 40 | 5˚ | 63,76 | 75,22 | 80 |
| Mill 1-14 | 40 | 5˚ | 64,00 | 75,47 | 80 |
| Mill 1-14 | 50 | 4˚ | 83,96 | 96,05 | 100 |
| Mill 1-14 | 63 | 3˚ | 109,93 | 121,47 | 126 |
| Mill 1-14 | 80 | 2˚ | 143,91 | 155,47 | 160 |
| Mill 1-14 | 100 | 1˚ | 183,89 | 199,47 | 200 |
| Mill 1-14 | 125 | 1˚ | 233,88 | 245,47 | 250 |
| Mill 1-14 | 160 | 1˚ | 303,88 | 315,47 | 320 |
