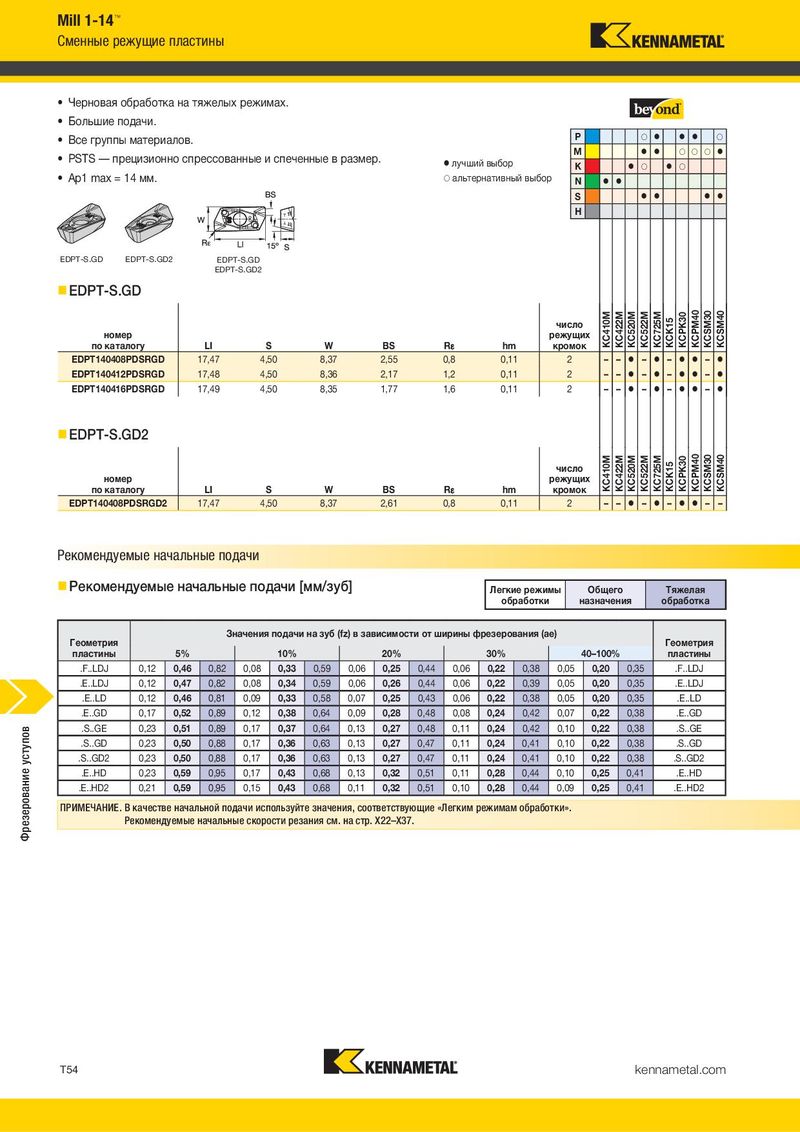

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 1324

Предыдущая страница Следующая страница

Навигация

  • Черновая обработка на тяжелых режимах. Примеры использования
  • Большие подачи.
  • Все группы материалов. P

M

  • PSTS — прецизионно спрессованные и спеченные в размер.

лучший выбор угол врезания K винтовая

Ap1 max = 14 мм. альтернативный выбор врезание под углом интерполяция

N S H

EDPT-S.GD EDPT-S.GD2 EDPT-S.GD

EDPT-S.GD2 EDPT-S.GD

число номер режущих

по каталогуLISWBSRhmкромок
EDPT140408PDSRGD17,474,508,372,550,80,112– ––––
EDPT140412PDSRGD17,484,508,362,171,20,112– ––––
EDPT140416PDSRGD17,494,508,351,771,60,112– ––––

EDPT-S.GD2

число номер режущих

по каталогуLISWBSRhmкромок
EDPT140408PDSRGD217,474,508,372,610,80,112– –––– –

Рекомендуемые начальные подачи

Рекомендуемые начальные подачи [мм/зуб]

Легкие режимы Общего Тяжелая
обработкиназначенияобработка

Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия Геометрия

пластины5%10%20%30%40–100%пластины
.F..LDJ0,120,460,820,080,330,590,060,250,440,060,220,380,050,200,35.F..LDJ
.E..LDJ0,120,470,820,080,340,590,060,260,440,060,220,390,050,200,35.E..LDJ
.E..LD0,120,460,810,090,330,580,070,250,430,060,220,380,050,200,35.E..LD
.E..GD0,170,520,890,120,380,640,090,280,480,080,240,420,070,220,38.E..GD
.S..GE0,230,510,890,170,370,640,130,270,480,110,240,420,100,220,38.S..GE
.S..GD0,230,500,880,170,360,630,130,270,470,110,240,410,100,220,38.S..GD
.S..GD20,230,500,880,170,360,630,130,270,470,110,240,410,100,220,38.S..GD2
.E..HD0,230,590,950,170,430,680,130,320,510,110,280,440,100,250,41.E..HD
.E..HD20,210,590,950,150,430,680,110,320,510,100,280,440,090,250,41.E..HD2

ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие «Легким режимам обработки». Рекомендуемые начальные скорости резания см. на стр. X22–X37.

фрезерование уступа DH min = минимальный диаметр глухого отверстия под винтовую интерполяцию DHI max = максимальный диаметр глухого отверстия с плоским дном Ø DH/DHI

DH min DHI min (минимальный

тип диаметр max угол (минимальный диаметр отверстия, не максимальный

пластины фрезы врезания диаметр отверстия) плоское дно) диаметр

Mill 1-142016˚23,7435,6240
Mill 1-142511˚33,7544,4450
Mill 1-14327˚47,8059,7964
Mill 1-14405˚63,7675,2280
Mill 1-14405˚64,0075,4780
Mill 1-14504˚83,9696,05100
Mill 1-14633˚109,93121,47126
Mill 1-14802˚143,91155,47160
Mill 1-141001˚183,89199,47200
Mill 1-141251˚233,88245,47250
Mill 1-141601˚303,88315,47320

ПРИМЕЧАНИЕ. При увеличении радиуса при вершине максимальный угол врезания уменьшается.

екомендуемые начальне поачи [ммз]Легки обе режи работкимыОбщег назначео нияТяжелая обработка
Геометрия пластины5%Значенияподачи 10%на зуб(fz) в зависимос 20%ти от шириныфрезеро 30%вания (ae)40–100%Геометрия пластины
.F..LDJ0,120,460,820,080,330,590,060,250,440,060,220,380,050,200,35.F..LDJ
.E..LDJ0,120,470,820,080,340,590,060,260,440,060,220,390,050,200,35.E..LDJ
.E..LD0,120,460,810,090,330,580,070,250,430,060,220,380,050,200,35.E..LD
.E..GD0,170,520,890,120,380,640,090,280,480,080,240,420,070,220,38.E..GD
.S..GE0,230,510,890,170,370,640,130,270,480,110,240,420,100,220,38.S..GE
.S..GD0,230,500,880,170,360,630,130,270,470,110,240,410,100,220,38.S..GD
.S..GD20,230,500,880,170,360,630,130,270,470,110,240,410,100,220,38.S..GD2
.E..HD0,230,590,950,170,430,680,130,320,510,110,280,440,100,250,41.E..HD
.E..HD20,210,590,950,150,430,680,110,320,510,100,280,440,090,250,41.E..HD2
