Концевые фрезы со сменными пластинами с винтовым расположением зубьев
- Превосходные возможности врезания под углом.
- Высокое качество обработанной поверхности.
Mill 1-14™ Обработка уступов с углом 90°.
- Осевые опорные штифты.
- Уникальные наконечники для СОЖ.

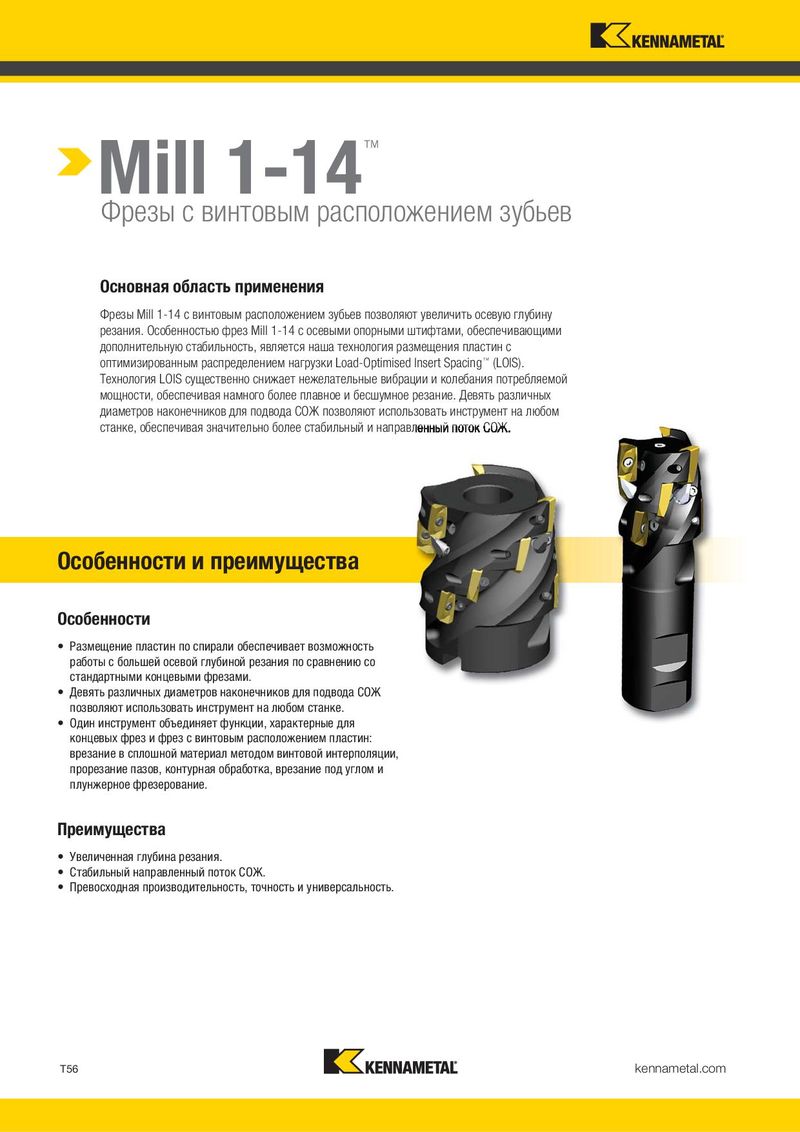

Фрезы с винтовым расположением зубьев
Основная область применения
Фрезы Mill 1-14 с винтовым расположением зубьев позволяют увеличить осевую глубину
резания. Особенностью фрез Mill 1-14 с осевыми опорными штифтами, обеспечивающими
дополнительную стабильность, является наша технология размещения пластин с
оптимизированным распределением нагрузки Load-Optimised Insert Spacing™ (LOIS).
Технология LOIS существенно снижает нежелательные вибрации и колебания потребляемой
мощности, обеспечивая намного более плавное и бесшумное резание. Девять различных
диаметров наконечников для подвода СОЖ позволяют использовать инструмент на любом
станке, обеспечивая значительно более стабильный и направленный поток СОЖ.
Особенности и преимущества
Особенности
- Размещение пластин по спирали обеспечивает возможность работы с большей осевой глубиной резания по сравнению со стандартными концевыми фрезами.
- Девять различных диаметров наконечников для подвода СОЖ позволяют использовать инструмент на любом станке.
- Один инструмент объединяет функции, характерные для концевых фрез и фрез с винтовым расположением пластин: врезание в сплошной материал методом винтовой интерполяции, прорезание пазов, контурная обработка, врезание под углом и плунжерное фрезерование.
Преимущества
- Увеличенная глубина резания.
- Стабильный направленный поток СОЖ.
- Превосходная производительность, точность и универсальность.
наконечник для СОЖ
Концевые фрезы с винтовым расположением зубьев и хвостовиком Weldon®
Прорезание пазов и профильное фрезерование
номер номер max угол max частота
| заказа | по каталогу D1 | D | L | L2 | Ap1 max | Z | Z U | врезания | кг | вращения | |
| 3742932 | M1H32J2R50B32S90ED14C4 | 32 | 32 | 111 | 50 | 27,8 | 4 | 2 | 6.8° | 0,52 | 31100 |
| 3743033 | M1H40J3R50B32S90ED14C6 | 40 | 32 | 111 | 50 | 27,5 | 6 | 3 | 4.8° | 0,59 | 28400 |
| 3743034 | M1H40J3R65B32S90ED14C9 | 40 | 32 | 126 | 65 | 40,8 | 9 | 3 | 4.8° | 0,66 | 28400 |
| 3743035 | M1H40J3R80B32S90ED14C12 | 40 | 32 | 141 | 80 | 54,0 | 12 | 3 | 4.8° | 0,73 | 28400 |
| 3743038 | M1H50J3R80B40S90ED14C12 | 50 | 40 | 151 | 80 | 53,5 | 12 | 3 | 3.5° | 1,30 | 24600 |
| ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом скругления вершины до 2 мм без модификации корпуса. | |||||||||||
| Комплектующие |
| винт | ключ | наконечник | ||||
| D1 | пластины | Нм | Torx Plus | штифт | для СОЖ | |
| 32 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS2191C20 | |
| 40 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS2191C20 | |
| 50 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS2191C20 |
Фрезы с винтовым расположением зубьев и хвостовиком Weldon Только
профильное фрезерование
номер номер max угол max частота
| заказа | по каталогу | D1 | D | L | Ap1 max | Z | Z U | врезания | кг | вращения | ||
| 5085631 | M1H40J4R80B32S90ED14C12 | 40 | 32 | 141 | 40,8 | 12 | 4 | 4.8° | 0,75 | 28400 |
Комплектующие
винт ключ наконечник
| D1 | пластины | Нм | Torx Plus | штифт | для СОЖ | |
| 40 | MS2148 | 2,3 | DT9IP | ASPM07001802 | MS2191C20 |
