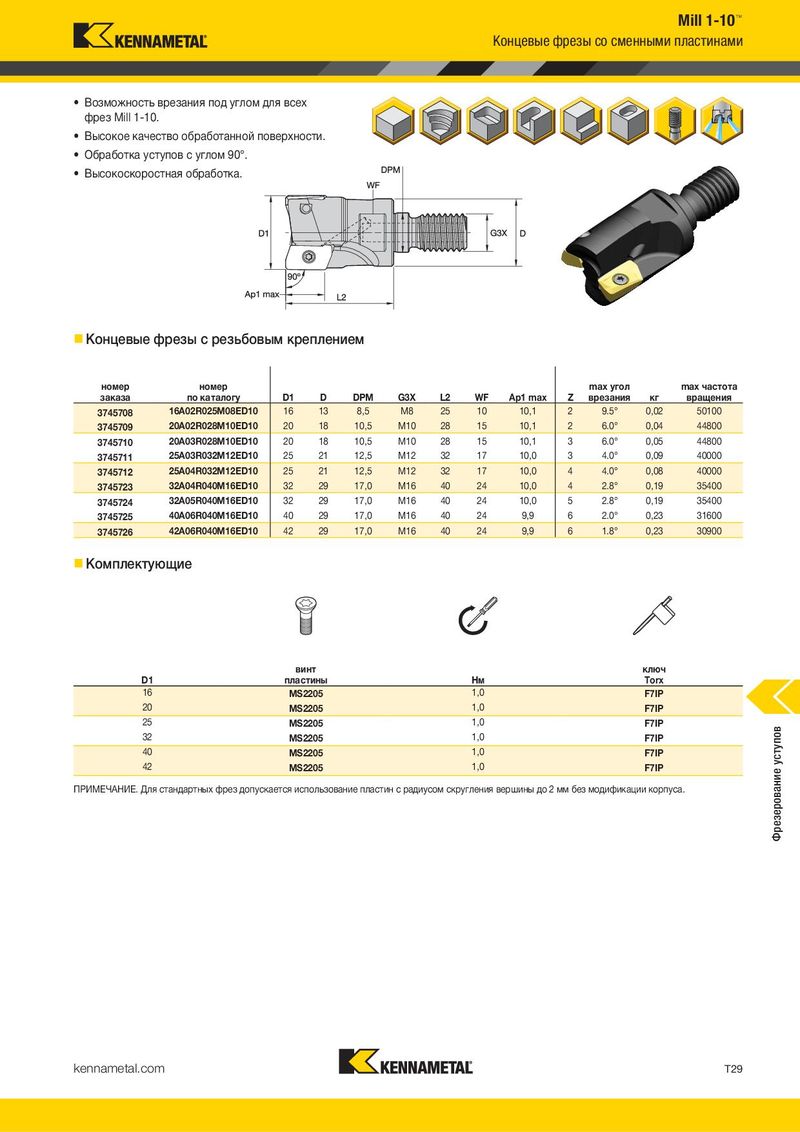

Mill 1-10
Высокопроизводительные фрезы для обработки уступов
Основная область применения
Многофункциональная платформа Mill 1-10 подходит для обработки уступов, врезания под углом,
прорезания пазов, плунжерного фрезерования и фрезерования методом винтовой интерполяции
любых материалов с использованием одной пластины, обеспечивая повышение производительности
и снижение себестоимости обработки. Большой положительный передний угол гарантирует низкие
усилия резания при работе на высоких подачах, при этом нагрузка на шпиндель минимальна.
Инновационная конструкция пластины и корпуса фрезы повышают эффективность операций
врезания под углом.
Особенности и преимущества
- Возможность врезания под углом для всех фрез Mill 1-10.
- Высокое качество обработанной поверхности.
- Обработка уступов с углом 90°.
- Высокоскоростная обработка.
Концевые фрезы с резьбовым креплением
номер номер max угол max частота
| заказа | по каталогу D1 | D | DPM | G3X | L2 | WF | Ap1 max | Z | врезания | кг | вращения | |
| 3745708 | 16A02R025M08ED10 | 16 | 13 | 8,5 | M8 | 25 | 10 | 10,1 | 2 | 9.5° | 0,02 | 50100 |
| 3745709 | 20A02R028M10ED10 | 20 | 18 | 10,5 | M10 | 28 | 15 | 10,1 | 2 | 6.0° | 0,04 | 44800 |
| 3745710 | 20A03R028M10ED10 | 20 | 18 | 10,5 | M10 | 28 | 15 | 10,1 | 3 | 6.0° | 0,05 | 44800 |
| 3745711 | 25A03R032M12ED10 | 25 | 21 | 12,5 | M12 | 32 | 17 | 10,0 | 3 | 4.0° | 0,09 | 40000 |
| 3745712 | 25A04R032M12ED10 | 25 | 21 | 12,5 | M12 | 32 | 17 | 10,0 | 4 | 4.0° | 0,08 | 40000 |
| 3745723 | 32A04R040M16ED10 | 32 | 29 | 17,0 | M16 | 40 | 24 | 10,0 | 4 | 2.8° | 0,19 | 35400 |
| 3745724 | 32A05R040M16ED10 | 32 | 29 | 17,0 | M16 | 40 | 24 | 10,0 | 5 | 2.8° | 0,19 | 35400 |
| 3745725 | 40A06R040M16ED10 | 40 | 29 | 17,0 | M16 | 40 | 24 | 9,9 | 6 | 2.0° | 0,23 | 31600 |
| 3745726 | 42A06R040M16ED10 | 42 | 29 | 17,0 | M16 | 40 | 24 | 9,9 | 6 | 1.8° | 0,23 | 30900 |
Комплектующие
Универсальность
Пластины из разнообразных инструментальных материалов. винт ключ
D1 пластины Нм Torx
- Возможность обработки уступов, врезания под углом,
| 16 | MS2205 | 1,0 | F7IP | |
| плунжерного фрезерования, а также фрезерования методом | 20 | 1,0 | ||
| MS2205 | F7IP | |||
| винтовой интерполяции. | 25 | 1,0 | ||
| MS2205 | F7IP | |||
| • Внутренний подвод СОЖ, а также охлаждение воздухом. | 32 | 1,0 | ||
| MS2205 | F7IP | |||
| 40 | MS2205 | 1,0 | F7IP |
| номер заказа | номер по каталогу | D1 | D | DPM | G3X | L2 | WF | Ap1 max | Z | max угол врезания | кг | max частота вращения |
| 3745708 | 16A02R025M08ED10 | 16 | 13 | 8,5 | M8 | 25 | 10 | 10,1 | 2 | 9.5° | 0,02 | 50100 |
| 3745709 | 20A02R028M10ED10 | 20 | 18 | 10,5 | M10 | 28 | 15 | 10,1 | 2 | 6.0° | 0,04 | 44800 |
| 3745710 | 20A03R028M10ED10 | 20 | 18 | 10,5 | M10 | 28 | 15 | 10,1 | 3 | 6.0° | 0,05 | 44800 |
| 3745711 | 25A03R032M12ED10 | 25 | 21 | 12,5 | M12 | 32 | 17 | 10,0 | 3 | 4.0° | 0,09 | 40000 |
| 3745712 | 25A04R032M12ED10 | 25 | 21 | 12,5 | M12 | 32 | 17 | 10,0 | 4 | 4.0° | 0,08 | 40000 |
| 3745723 | 32A04R040M16ED10 | 32 | 29 | 17,0 | M16 | 40 | 24 | 10,0 | 4 | 2.8° | 0,19 | 35400 |
| 3745724 | 32A05R040M16ED10 | 32 | 29 | 17,0 | M16 | 40 | 24 | 10,0 | 5 | 2.8° | 0,19 | 35400 |
| 3745725 | 40A06R040M16ED10 | 40 | 29 | 17,0 | M16 | 40 | 24 | 9,9 | 6 | 2.0° | 0,23 | 31600 |
| 3745726 | 42A06R040M16ED10 | 42 | 29 | 17,0 | M16 | 40 | 24 | 9,9 | 6 | 1.8° | 0,23 | 30900 |
| D1 | винт пластины | Нм | ключ Torx |
| 16 | MS2205 | 1,0 | F7IP |
| 20 | MS2205 | 1,0 | F7IP |
| 25 | MS2205 | 1,0 | F7IP |
| 32 | MS2205 | 1,0 | F7IP |
| 40 | MS2205 | 1,0 | F7IP |
| 42 | MS2205 | 1,0 | F7IP |
