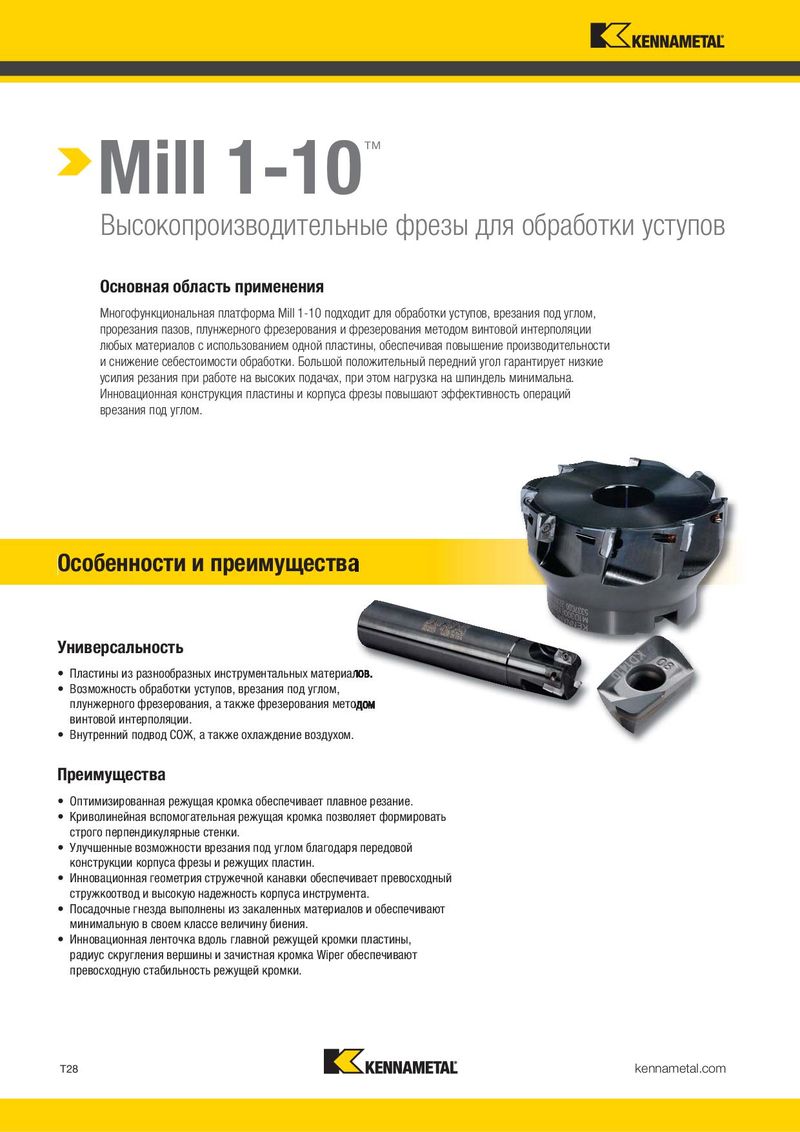

Mill 1-10
Высокопроизводительные фрезы для обработки уступов
Основная область применения
Многофункциональная платформа Mill 1-10 подходит для обработки уступов, врезания под углом,
прорезания пазов, плунжерного фрезерования и фрезерования методом винтовой интерполяции
любых материалов с использованием одной пластины, обеспечивая повышение производительности
и снижение себестоимости обработки. Большой положительный передний угол гарантирует низкие
усилия резания при работе на высоких подачах, при этом нагрузка на шпиндель минимальна.
Инновационная конструкция пластины и корпуса фрезы повышают эффективность операций
врезания под углом.
Особенности и преимущества
- Возможность врезания под углом для всех фрез Mill 1-10.
- Высокое качество обработанной поверхности.
- Обработка уступов с углом 90°.
- Высокоскоростная обработка.
Концевые фрезы с резьбовым креплением
номер номер max угол max частота
| заказа | по каталогу D1 | D | DPM | G3X | L2 | WF | Ap1 max | Z | врезания | кг | вращения | |
| 3745708 | 16A02R025M08ED10 | 16 | 13 | 8,5 | M8 | 25 | 10 | 10,1 | 2 | 9.5° | 0,02 | 50100 |
| 3745709 | 20A02R028M10ED10 | 20 | 18 | 10,5 | M10 | 28 | 15 | 10,1 | 2 | 6.0° | 0,04 | 44800 |
| 3745710 | 20A03R028M10ED10 | 20 | 18 | 10,5 | M10 | 28 | 15 | 10,1 | 3 | 6.0° | 0,05 | 44800 |
| 3745711 | 25A03R032M12ED10 | 25 | 21 | 12,5 | M12 | 32 | 17 | 10,0 | 3 | 4.0° | 0,09 | 40000 |
| 3745712 | 25A04R032M12ED10 | 25 | 21 | 12,5 | M12 | 32 | 17 | 10,0 | 4 | 4.0° | 0,08 | 40000 |
| 3745723 | 32A04R040M16ED10 | 32 | 29 | 17,0 | M16 | 40 | 24 | 10,0 | 4 | 2.8° | 0,19 | 35400 |
| 3745724 | 32A05R040M16ED10 | 32 | 29 | 17,0 | M16 | 40 | 24 | 10,0 | 5 | 2.8° | 0,19 | 35400 |
| 3745725 | 40A06R040M16ED10 | 40 | 29 | 17,0 | M16 | 40 | 24 | 9,9 | 6 | 2.0° | 0,23 | 31600 |
| 3745726 | 42A06R040M16ED10 | 42 | 29 | 17,0 | M16 | 40 | 24 | 9,9 | 6 | 1.8° | 0,23 | 30900 |
Комплектующие
Универсальность
- Пластины из разнообразных инструментальных материалов.
- Возможность обработки уступов, врезания под углом, плунжерного фрезерования, а также фрезерования методом винтовой интерполяции.
- Внутренний подвод СОЖ, а также охлаждение воздухом.
Преимущества
- Оптимизированная режущая кромка обеспечивает плавное резание.
- Криволинейная вспомогательная режущая кромка позволяет формировать строго перпендикулярные стенки.
- Улучшенные возможности врезания под углом благодаря передовой конструкции корпуса фрезы и режущих пластин.
- Инновационная геометрия стружечной канавки обеспечивает превосходный стружкоотвод и высокую надежность корпуса инструмента.
- Посадочные гнезда выполнены из закаленных материалов и обеспечивают минимальную в своем классе величину биения.
- Инновационная ленточка вдоль главной режущей кромки пластины, радиус скругления вершины и зачистная кромка Wiper обеспечивают превосходную стабильность режущей кромки.
винт ключ
| D1 | пластины | Нм | Torx |
| 16 | MS2205 | 1,0 | F7IP |
20 1,0 MS2205 F7IP 25 1,0 MS2205 F7IP
32 1,0 MS2205 F7IP
| 40 | MS2205 | 1,0 | F7IP |
| 42 | MS2205 | 1,0 | F7IP |
ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом скругления вершины до 2 мм без модификации корпуса.
