- Превосходное врезание под углом.
- Превосходное врезание под углом.
- Высокое качество обработанной поверхности.
- Высокое качество обработанной поверхности.
- Обработка уступов с углом 90°.
- Обработка уступов с углом 90°.
- Высокоскоростная обработка.
- Высокоскоростная обработка.

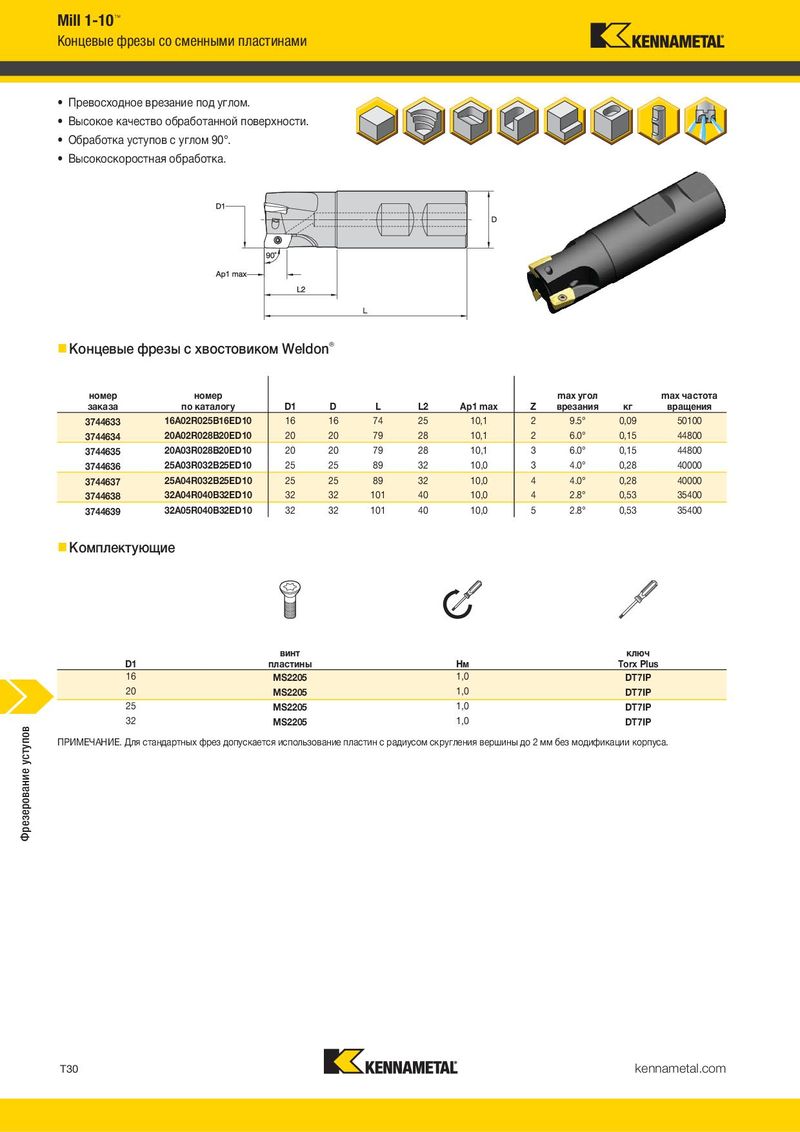

Концевые фрезы с хвостовиком Weldon® Концевые фрезы с цилиндрическим хвостовиком
номер номер max угол max частота номер номер max угол max частота
| заказа | по каталогу D1 | D | L | L2 | Ap1 max | Z | врезания | кг | вращения | заказа | по каталогу D1 | D | L | L2 | Ap1 max | Z | врезания | кг | вращения | ||
| 3744633 | 16A02R025B16ED10 | 16 | 16 | 74 | 25 | 10,1 | 2 | 9.5° | 0,09 | 50100 | 3744538 | 12A01R020A16ED10 | 12 | 16 | 90 | 20 | 10,3 | 1 | 11.5° | 0,12 | 57800 |
| 3744634 | 20A02R028B20ED10 | 20 | 20 | 79 | 28 | 10,1 | 2 | 6.0° | 0,15 | 44800 | 3744539 | 16A02R025A16ED10 | 16 | 16 | 100 | 25 | 10,1 | 2 | 9.5° | 0,13 | 50100 |
| 3744635 | 20A03R028B20ED10 | 20 | 20 | 79 | 28 | 10,1 | 3 | 6.0° | 0,15 | 44800 | 3744540 | 20A02R028A20ED10 | 20 | 20 | 110 | 28 | 10,1 | 2 | 6.0° | 0,23 | 44800 |
| 3744636 | 25A03R032B25ED10 | 25 | 25 | 89 | 32 | 10,0 | 3 | 4.0° | 0,28 | 40000 | 3744541 | 20A03R028A20ED10 | 20 | 20 | 110 | 28 | 10,1 | 3 | 6.0° | 0,22 | 44800 |
| 3744637 | 25A04R032B25ED10 | 25 | 25 | 89 | 32 | 10,0 | 4 | 4.0° | 0,28 | 40000 | 3744542 | 25A03R032A25ED10 | 25 | 25 | 120 | 32 | 10,0 | 3 | 4.0° | 0,40 | 40000 |
| 3744638 | 32A04R040B32ED10 | 32 | 32 | 101 | 40 | 10,0 | 4 | 2.8° | 0,53 | 35400 | 3744613 | 25A04R032A25ED10 | 25 | 25 | 120 | 32 | 10,0 | 4 | 4.0° | 0,40 | 40000 |
| 3744639 | 32A05R040B32ED10 | 32 | 32 | 101 | 40 | 10,0 | 5 | 2.8° | 0,53 | 35400 | 3744614 | 32A04R040A32ED10 | 32 | 32 | 130 | 40 | 10,0 | 4 | 2.8° | 0,72 | 35400 |
| 3744615 | 32A05R040A32ED10 | 32 | 32 | 130 | 40 | 10,0 | 5 | 2.8° | 0,71 | 35400 |
Комплектующие Комплектующие
винт ключ
| D1 | пластины | Нм | Torx Plus |
| 16 | MS2205 | 1,0 | DT7IP |
| 20 | MS2205 | 1,0 | DT7IP |
| 25 | MS2205 | 1,0 | DT7IP |
| 32 | MS2205 | 1,0 | DT7IP |
ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом скругления вершины до 2 мм без модификации корпуса.
винт ключ
| D1 | пластины | Нм | Torx Plus |
| 12 | MS2205 | 1,0 | DT7IP |
| 16 | MS2205 | 1,0 | DT7IP |
| 20 | MS2205 | 1,0 | DT7IP |
| 25 | MS2205 | 1,0 | DT7IP |
| 32 | MS2205 | 1,0 | DT7IP |
ПРИМЕЧАНИЕ. Для стандартных фрез допускается использование пластин с радиусом скругления вершины до 2 мм без модификации корпуса.
| номер заказа | номер по каталогу | D1 | D | L | L2 | Ap1 max | Z max угол врезания | кг | max частота вращения |
| 3744633 | 16A02R025B16ED10 | 16 | 16 | 74 | 25 | 10,1 | 2 9.5° | 0,09 | 50100 |
| 3744634 | 20A02R028B20ED10 | 20 | 20 | 79 | 28 | 10,1 | 2 6.0° | 0,15 | 44800 |
| 3744635 | 20A03R028B20ED10 | 20 | 20 | 79 | 28 | 10,1 | 3 6.0° | 0,15 | 44800 |
| 3744636 | 25A03R032B25ED10 | 25 | 25 | 89 | 32 | 10,0 | 3 4.0° | 0,28 | 40000 |
| 3744637 | 25A04R032B25ED10 | 25 | 25 | 89 | 32 | 10,0 | 4 4.0° | 0,28 | 40000 |
| 3744638 | 32A04R040B32ED10 | 32 | 32 | 101 | 40 | 10,0 | 4 2.8° | 0,53 | 35400 |
| 3744639 | 32A05R040B32ED10 | 32 | 32 | 101 | 40 | 10,0 | 5 2.8° | 0,53 | 35400 |
| D1 | винт пластины | Нм | ключ Torx Plus |
| 16 | MS2205 | 1,0 | DT7IP |
| 20 | MS2205 | 1,0 | DT7IP |
| 25 | MS2205 | 1,0 | DT7IP |
| 32 | MS2205 | 1,0 | DT7IP |
