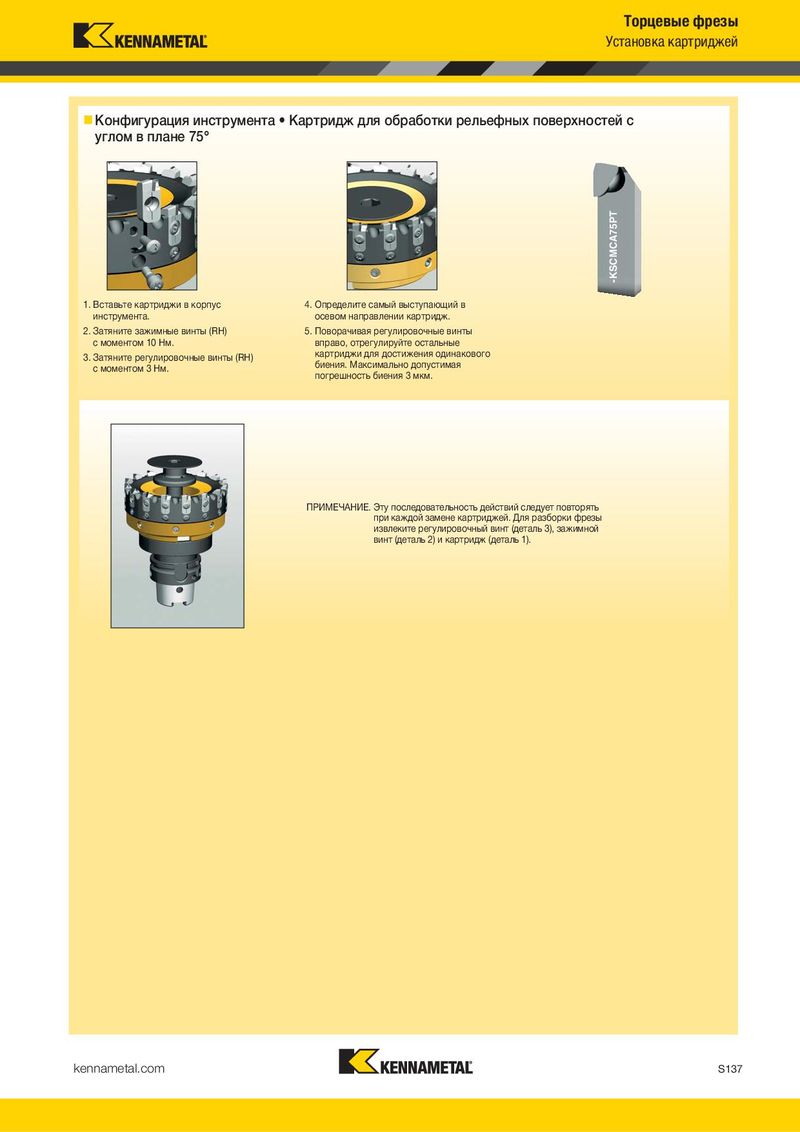

Торцевые фрезы Установка картриджей „ Конфигурация инструмента • Картридж для обработки рельефных поверхностей с углом в плане 75° -KSCMCA75PT 1. Вставьте картриджи в корпус 4. Определите самый выступающий в инструмента. осевом направлении картридж. 2. Затяните зажимные винты (RH) 5. Поворачивая регулировочные винты с моментом 10 Нм. вправо, отрегулируйте остальные 3. Затяните регулировочные винты (RH) картриджи для достижения одинакового с моментом 3 Нм. биения. Максимально допустимая погрешность биения 3 мкм. ПРИМЕЧАНИЕ. Эту последовательность действий следует повторять при каждой замене картриджей. Для разборки фрезы извлеките регулировочный винт (деталь 3), зажимной винт (деталь 2) и картридж (деталь 1). kennametal.com S137
