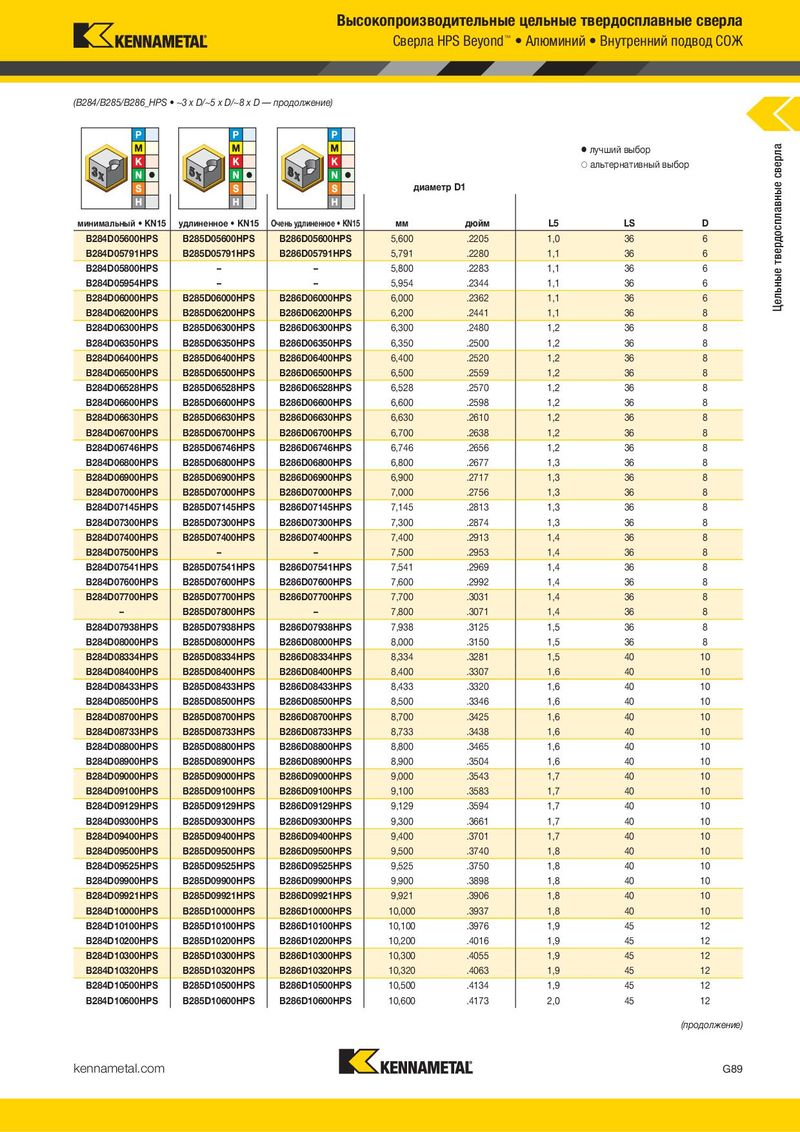

Сверла HPS Beyond™ • Алюминий • Внутренний подвод СОЖ Сверла HPS Beyond™ • Алюминий • Внутренний подвод СОЖ
(B284/B285/B286_HPS • ~3 x D/~5 x D/~8 x D — продолжение)
лучший выбор альтернативный выбор диаметр D1
| минимальный • KN15 | удлиненное • KN15 | Очень удлиненное • KN15 | мм | дюйм | L5 | LS | D | ||
| B284D05600HPS | B285D05600HPS | B286D05600HPS | 5,600 | .2205 | 1,0 | 36 | 6 | ||
| B284D05791HPS | B285D05791HPS | B286D05791HPS | 5,791 | .2280 | 1,1 | 36 | 6 | ||
| B284D05800HPS | – | – | 5,800 | .2283 | 1,1 | 36 | 6 | ||
| B284D05954HPS | – | – | 5,954 | .2344 | 1,1 | 36 | 6 |
Значения L, L3 и L4 max приведены в таблице размеров
| � | лучший выбор | ||||||
| � | альтернативный | выбор | |||||
| диаме | тр D1 | ||||||
| минимальный • KN15 | удлиненное • KN15 | Очень удлиненное • KN15 | мм | дюйм | L5 | LS | D |
| B284D05600HPS B284D05791HPS | B285D05600HPS B285D05791HPS | B286D05600HPS B286D05791HPS | 5,600 5,791 | .2205 .2280 | 1,0 1,1 | 36 36 | 6 6 |
| B284D05800HPS | – | – | 5,800 | .2283 | 1,1 | 36 | 6 |
| B284D05954HPS | – | – | 5,954 | .2344 | 1,1 | 36 | 6 |
| B284D06000HPS | B285D06000HPS | B286D06000HPS | 6,000 | .2362 | 1,1 | 36 | 6 |
| B284D06200HPS | B285D06200HPS | B286D06200HPS | 6,200 | .2441 | 1,1 | 36 | 8 |
| B284D06300HPS | B285D06300HPS | B286D06300HPS | 6,300 | .2480 | 1,2 | 36 | 8 |
| B284D06350HPS | B285D06350HPS | B286D06350HPS | 6,350 | .2500 | 1,2 | 36 | 8 |
| B284D06400HPS | B285D06400HPS | B286D06400HPS | 6,400 | .2520 | 1,2 | 36 | 8 |
| B284D06500HPS | B285D06500HPS | B286D06500HPS | 6,500 | .2559 | 1,2 | 36 | 8 |
| B284D06528HPS | B285D06528HPS | B286D06528HPS | 6,528 | .2570 | 1,2 | 36 | 8 |
| B284D06600HPS | B285D06600HPS | B286D06600HPS | 6,600 | .2598 | 1,2 | 36 | 8 |
| B284D06630HPS | B285D06630HPS | B286D06630HPS | 6,630 | .2610 | 1,2 | 36 | 8 |
| B284D06700HPS | B285D06700HPS | B286D06700HPS | 6,700 | .2638 | 1,2 | 36 | 8 |
| B284D06746HPS | B285D06746HPS | B286D06746HPS | 6,746 | .2656 | 1,2 | 36 | 8 |
| B284D06800HPS | B285D06800HPS | B286D06800HPS | 6,800 | .2677 | 1,3 | 36 | 8 |
| B284D06900HPS | B285D06900HPS | B286D06900HPS | 6,900 | .2717 | 1,3 | 36 | 8 |
| B284D07000HPS | B285D07000HPS | B286D07000HPS | 7,000 | .2756 | 1,3 | 36 | 8 |
| B284D07145HPS | B285D07145HPS | B286D07145HPS | 7,145 | .2813 | 1,3 | 36 | 8 |
| B284D07300HPS | B285D07300HPS | B286D07300HPS | 7,300 | .2874 | 1,3 | 36 | 8 |
| B284D07400HPS | B285D07400HPS | B286D07400HPS | 7,400 | .2913 | 1,4 | 36 | 8 |
| B284D07500HPS | – | – | 7,500 | .2953 | 1,4 | 36 | 8 |
| B284D07541HPS | B285D07541HPS | B286D07541HPS | 7,541 | .2969 | 1,4 | 36 | 8 |
| B284D07600HPS | B285D07600HPS | B286D07600HPS | 7,600 | .2992 | 1,4 | 36 | 8 |
| B284D07700HPS | B285D07700HPS | B286D07700HPS | 7,700 | .3031 | 1,4 | 36 | 8 |
| – | B285D07800HPS | – | 7,800 | .3071 | 1,4 | 36 | 8 |
| B284D07938HPS | B285D07938HPS | B286D07938HPS | 7,938 | .3125 | 1,5 | 36 | 8 |
| B284D08000HPS | B285D08000HPS | B286D08000HPS | 8,000 | .3150 | 1,5 | 36 | 8 |
| B284D08334HPS | B285D08334HPS | B286D08334HPS | 8,334 | .3281 | 1,5 | 40 | 10 |
| B284D08400HPS | B285D08400HPS | B286D08400HPS | 8,400 | .3307 | 1,6 | 40 | 10 |
| B284D08433HPS | B285D08433HPS | B286D08433HPS | 8,433 | .3320 | 1,6 | 40 | 10 |
| B284D08500HPS | B285D08500HPS | B286D08500HPS | 8,500 | .3346 | 1,6 | 40 | 10 |
| B284D08700HPS | B285D08700HPS | B286D08700HPS | 8,700 | .3425 | 1,6 | 40 | 10 |
| B284D08733HPS | B285D08733HPS | B286D08733HPS | 8,733 | .3438 | 1,6 | 40 | 10 |
| B284D08800HPS | B285D08800HPS | B286D08800HPS | 8,800 | .3465 | 1,6 | 40 | 10 |
| B284D08900HPS | B285D08900HPS | B286D08900HPS | 8,900 | .3504 | 1,6 | 40 | 10 |
| B284D09000HPS | B285D09000HPS | B286D09000HPS | 9,000 | .3543 | 1,7 | 40 | 10 |
| B284D09100HPS | B285D09100HPS | B286D09100HPS | 9,100 | .3583 | 1,7 | 40 | 10 |
| B284D09129HPS | B285D09129HPS | B286D09129HPS | 9,129 | .3594 | 1,7 | 40 | 10 |
| B284D09300HPS | B285D09300HPS | B286D09300HPS | 9,300 | .3661 | 1,7 | 40 | 10 |
| B284D09400HPS | B285D09400HPS | B286D09400HPS | 9,400 | .3701 | 1,7 | 40 | 10 |
| B284D09500HPS | B285D09500HPS | B286D09500HPS | 9,500 | .3740 | 1,8 | 40 | 10 |
| B284D09525HPS | B285D09525HPS | B286D09525HPS | 9,525 | .3750 | 1,8 | 40 | 10 |
| B284D09900HPS | B285D09900HPS | B286D09900HPS | 9,900 | .3898 | 1,8 | 40 | 10 |
| B284D09921HPS | B285D09921HPS | B286D09921HPS | 9,921 | .3906 | 1,8 | 40 | 10 |
| B284D10000HPS | B285D10000HPS | B286D10000HPS | 10,000 | .3937 | 1,8 | 40 | 10 |
| B284D10100HPS | B285D10100HPS | B286D10100HPS | 10,100 | .3976 | 1,9 | 45 | 12 |
| B284D10200HPS | B285D10200HPS | B286D10200HPS | 10,200 | .4016 | 1,9 | 45 | 12 |
| B284D10300HPS | B285D10300HPS | B286D10300HPS | 10,300 | .4055 | 1,9 | 45 | 12 |
| B284D10320HPS | B285D10320HPS | B286D10320HPS | 10,320 | .4063 | 1,9 | 45 | 12 |
| B284D10500HPS | B285D10500HPS | B286D10500HPS | 10500 | 4134 | 19 | 45 | 12 |
| B284D10600HPS | B285D10600HPS | B286D10600HPS | , 10,600 | . .4173 | , 2,0 | 45 | 12 |
