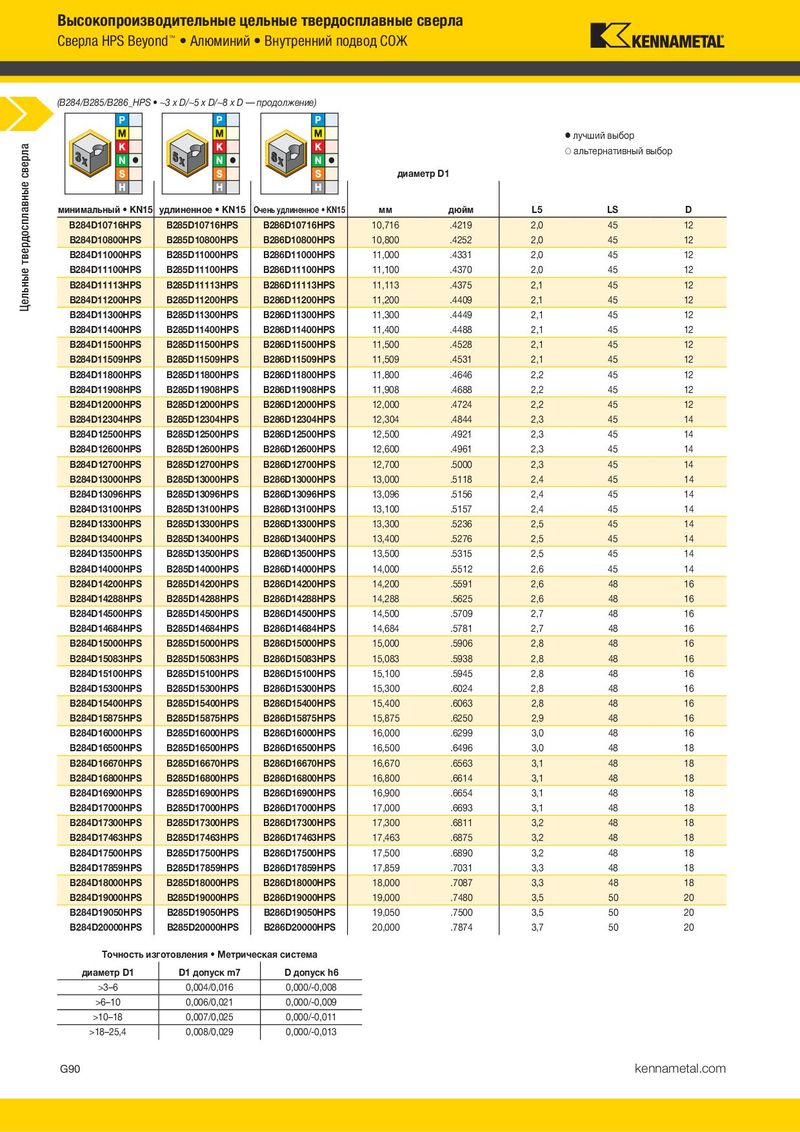

Высокопроизводительные цельные твердосплавные сверла Сверла HPS Beyond™ • Алюминий • Внутренний подвод СОЖ (B284/B285/B286_HPS • ~3 x D/~5 x D/~8 x D — продолжение) ⅷ лучший выбор Цельные твердосплавные сверла ࠗ альтернативный выбор диаметр D1 минимальный • KN15 удлиненное • KN15 Очень удлиненное • KN15 мм дюйм L5 LS D B284D10716HPS B285D10716HPS B286D10716HPS 10,716 .4219 2,0 45 12 B284D10800HPS B285D10800HPS B286D10800HPS 10,800 .4252 2,0 45 12 B284D11000HPS B285D11000HPS B286D11000HPS 11,000 .4331 2,0 45 12 B284D11100HPS B285D11100HPS B286D11100HPS 11,100 .4370 2,0 45 12 B284D11113HPS B285D11113HPS B286D11113HPS 11,113 .4375 2,1 45 12 B284D11200HPS B285D11200HPS B286D11200HPS 11,200 .4409 2,1 45 12 B284D11300HPS B285D11300HPS B286D11300HPS 11,300 .4449 2,1 45 12 B284D11400HPS B285D11400HPS B286D11400HPS 11,400 .4488 2,1 45 12 B284D11500HPS B285D11500HPS B286D11500HPS 11,500 .4528 2,1 45 12 B284D11509HPS B285D11509HPS B286D11509HPS 11,509 .4531 2,1 45 12 B284D11800HPS B285D11800HPS B286D11800HPS 11,800 .4646 2,2 45 12 B284D11908HPS B285D11908HPS B286D11908HPS 11,908 .4688 2,2 45 12 B284D12000HPS B285D12000HPS B286D12000HPS 12,000 .4724 2,2 45 12 B284D12304HPS B285D12304HPS B286D12304HPS 12,304 .4844 2,3 45 14 B284D12500HPS B285D12500HPS B286D12500HPS 12,500 .4921 2,3 45 14 B284D12600HPS B285D12600HPS B286D12600HPS 12,600 .4961 2,3 45 14 B284D12700HPS B285D12700HPS B286D12700HPS 12,700 .5000 2,3 45 14 B284D13000HPS B285D13000HPS B286D13000HPS 13,000 .5118 2,4 45 14 B284D13096HPS B285D13096HPS B286D13096HPS 13,096 .5156 2,4 45 14 B284D13100HPS B285D13100HPS B286D13100HPS 13,100 .5157 2,4 45 14 B284D13300HPS B285D13300HPS B286D13300HPS 13,300 .5236 2,5 45 14 B284D13400HPS B285D13400HPS B286D13400HPS 13,400 .5276 2,5 45 14 B284D13500HPS B285D13500HPS B286D13500HPS 13,500 .5315 2,5 45 14 B284D14000HPS B285D14000HPS B286D14000HPS 14,000 .5512 2,6 45 14 B284D14200HPS B285D14200HPS B286D14200HPS 14,200 .5591 2,6 48 16 B284D14288HPS B285D14288HPS B286D14288HPS 14,288 .5625 2,6 48 16 B284D14500HPS B285D14500HPS B286D14500HPS 14,500 .5709 2,7 48 16 B284D14684HPS B285D14684HPS B286D14684HPS 14,684 .5781 2,7 48 16 B284D15000HPS B285D15000HPS B286D15000HPS 15,000 .5906 2,8 48 16 B284D15083HPS B285D15083HPS B286D15083HPS 15,083 .5938 2,8 48 16 B284D15100HPS B285D15100HPS B286D15100HPS 15,100 .5945 2,8 48 16 B284D15300HPS B285D15300HPS B286D15300HPS 15,300 .6024 2,8 48 16 B284D15400HPS B285D15400HPS B286D15400HPS 15,400 .6063 2,8 48 16 B284D15875HPS B285D15875HPS B286D15875HPS 15,875 .6250 2,9 48 16 B284D16000HPS B285D16000HPS B286D16000HPS 16,000 .6299 3,0 48 16 B284D16500HPS B285D16500HPS B286D16500HPS 16,500 .6496 3,0 48 18 B284D16670HPS B285D16670HPS B286D16670HPS 16,670 .6563 3,1 48 18 B284D16800HPS B285D16800HPS B286D16800HPS 16,800 .6614 3,1 48 18 B284D16900HPS B285D16900HPS B286D16900HPS 16,900 .6654 3,1 48 18 B284D17000HPS B285D17000HPS B286D17000HPS 17,000 .6693 3,1 48 18 B284D17300HPS B285D17300HPS B286D17300HPS 17,300 .6811 3,2 48 18 B284D17463HPS B285D17463HPS B286D17463HPS 17,463 .6875 3,2 48 18 B284D17500HPS B285D17500HPS B286D17500HPS 17,500 .6890 3,2 48 18 B284D17859HPS B285D17859HPS B286D17859HPS 17,859 .7031 3,3 48 18 B284D18000HPS B285D18000HPS B286D18000HPS 18,000 .7087 3,3 48 18 B284D19000HPS B285D19000HPS B286D19000HPS 19,000 .7480 3,5 50 20 B284D19050HPS B285D19050HPS B286D19050HPS 19,050 .7500 3,5 50 20 B284D20000HPS B285D20000HPS B286D20000HPS 20,000 .7874 3,7 50 20 Точность изготовления • Метрическая система диаметр D1 D1 допуск m7 D допуск h6 >3–6 0,004/0,016 0,000/-0,008 >6–10 0,006/0,021 0,000/-0,009 >10–18 0,007/0,025 0,000/-0,011 >18–25,4 0,008/0,029 0,000/-0,013 G90 kennametal.com
