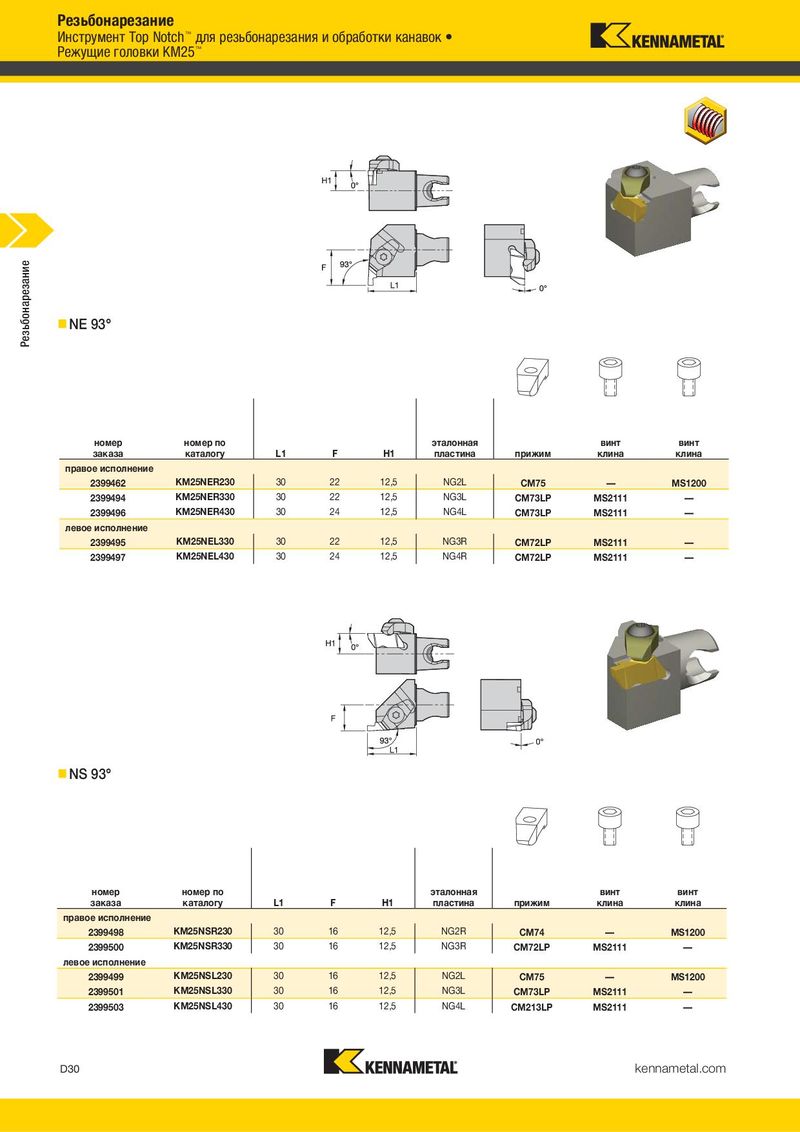

Инструмент Top Notch™ для резьбонарезания и обработки канавок • Инструмент Top Notch™ для резьбонарезания и обработки канавок •
Режущие головки KM25™ Режущие головки KM40TS ™
- NE 93°
- NE 93°
L1 F D min
L1 F D min
| номер | номер по | эталонная | винт | винт | номер | номер по | эталонная | винт | ||||||||||||||
| заказа | каталогу | L1 | F | H1 | пластина | прижим | клина | клина | заказа | каталогу | мм | дюйм | мм | дюйм | мм | дюйм | пластина | прижим | клина | кг | фунт | |
| правое исполнение | правое исполнение | |||||||||||||||||||||
| 2399462 | KM25NER230 | 30 | 22 | 12,5 | NG2L | CM75 | — | MS1200 | KM40TSNER2 | 40 | 1.575 | 27 | 1.063 | 54 | 2.126 | NG2L | 0,30 | .66 | ||||
| 3902285 | CM75 | MS1488 | ||||||||||||||||||||
| 2399494 | KM25NER330 | 30 | 22 | 12,5 | NG3L | CM73LP | MS2111 | — | KM40TSNER3 | 40 | 1.575 | 27 | 1.063 | 54 | 2.126 | NG3L | 0,30 | .67 | ||||
| 3902286 | CM73 | MS1489 | ||||||||||||||||||||
| 2399496 | KM25NER430 | 30 | 24 | 12,5 | NG4L | CM73LP | MS2111 | — | KM40TSNER4 | 40 | 1.575 | 27 | 1.063 | 54 | 2.126 | NG4L | 0,30 | .65 | ||||
| 3902287 | CM73 | MS1489 | ||||||||||||||||||||
| левое исполнение | левое исполнение | |||||||||||||||||||||
| 2399495 | KM25NEL330 | 30 | 22 | 12,5 | NG3R | CM72LP | MS2111 | — | KM40TSNEL2 | 40 | 1.575 | 27 | 1.063 | 54 | 2.126 | NG2R | 0,30 | .66 | ||||
| 3902132 | CM74 | MS1488 | ||||||||||||||||||||
| 2399497 | KM25NEL430 | 30 | 24 | 12,5 | NG4R | CM72LP | MS2111 | — | KM40TSNEL3 | 40 | 1.575 | 27 | 1.063 | 54 | 2.126 | NG3R | 0,30 | .67 | ||||
| 3902283 | CM-72 | MS1489 | ||||||||||||||||||||
| 3902284 | KM40TSNEL4 | 40 | 1.575 | 27 | 1.063 | 54 | 2.126 | NG4R | CM-72 | MS1489 | 0,30 | .65 |
- NS 93°
| номер заказа | номер по каталогу | L1 | F | H1 | эталонная пластина | прижим | винт клина | винт клина |
| правое исполнение | ||||||||
| 2399462 | KM25NER230 | 30 | 22 | 12,5 | NG2L | CM75 | — | MS1200 |
| 2399494 | KM25NER330 | 30 | 22 | 12,5 | NG3L | CM73LP | MS2111 | — |
| 2399496 | KM25NER430 | 30 | 24 | 12,5 | NG4L | CM73LP | MS2111 | — |
| левое исполнение | ||||||||
| 2399495 | KM25NEL330 | 30 | 22 | 12,5 | NG3R | CM72LP | MS2111 | — |
| 2399497 | KM25NEL430 | 30 | 24 | 12,5 | NG4R | CM72LP | MS2111 | — |
| номер заказа | номер по каталогу | L1 | F | H1 | эталонная пластина | прижим | винт клина | винт клина |
| правое исполнение | ||||||||
| 2399498 | KM25NSR230 | 30 | 16 | 12,5 | NG2R | CM74 | — | MS1200 |
| 2399500 | KM25NSR330 | 30 | 16 | 12,5 | NG3R | CM72LP | MS2111 | — |
| левое исполнение | ||||||||
| 2399499 | KM25NSL230 | 30 | 16 | 12,5 | NG2L | CM75 | — | MS1200 |
| 2399501 | KM25NSL330 | 30 | 16 | 12,5 | NG3L | CM73LP | MS2111 | — |
| 2399503 | KM25NSL430 | 30 | 16 | 12,5 | NG4L | CM213LP | MS2111 | — |
