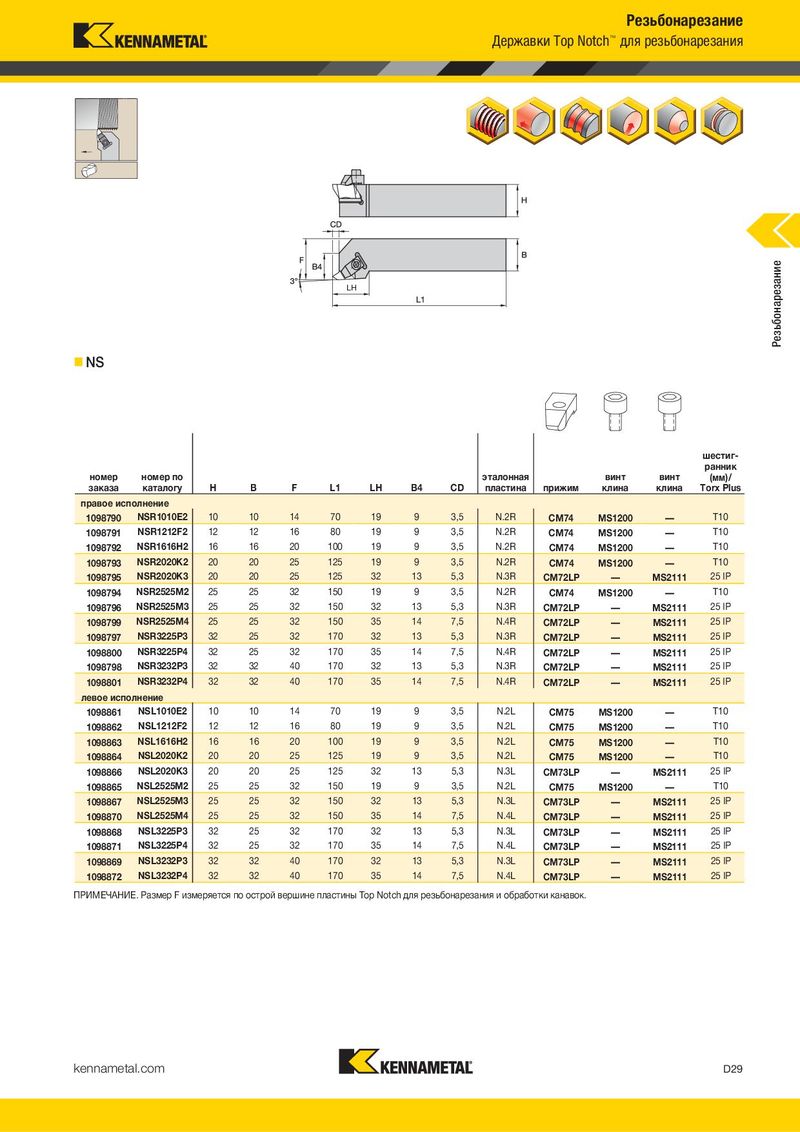

Державки Top Notch™ для резьбонарезания Державки Top Notch™ для резьбонарезания
LH
NE
NS
шестиг- шестигранник ранник
| номер | номер по | эталонная | винт | винт | (мм)/ | ||||||||||
| заказа | каталогу | H | B | F | L1 | LH | CD | L4 | пластина | прижим | клина | клина | Torx Plus | ||
| правое исполнение | |||||||||||||||
| 1098803 | NER1616H2 | 16 | 16 | 20 | 100 | 15 | 3,5 | — | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098804 | NER2020K2 | 20 | 20 | 25 | 125 | 15 | 3,5 | — | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098805 | NER2525M2 | 25 | 25 | 32 | 150 | 15 | 3,5 | 25,4 | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098806 | NER2525M3 | 25 | 25 | 32 | 150 | 22 | 5,3 | 50,8 | N.3L | CM73LP | — | MS2111 | 25 IP | ||
| 1098808 | NER2525M4 | 25 | 25 | 35 | 150 | 24 | 6,4 | 50,8 | N.4L | CM73LP | — | MS2111 | 25 IP | ||
| 1098807 | NER3225P3 | 32 | 25 | 32 | 170 | 22 | 3,8 | 50,8 | N.3L | CM73LP | — | MS2111 | 25 IP | ||
| 1098809 | NER3225P4 | 32 | 25 | 35 | 170 | 24 | 6,4 | 50,8 | N.4L | CM73LP | — | MS2111 | 25 IP | ||
| 1098810 | NER3232P4 | 32 | 32 | 40 | 170 | 24 | 6,4 | 50,8 | N.4L | CM73LP | — | MS2111 | 25 IP | ||
| левое исполнение | |||||||||||||||
| 1098874 | NEL1616H2 | 16 | 16 | 20 | 100 | 15 | 3,5 | — | N.2R | CM74 | MS1200 | — | T10 | ||
| 1098875 | NEL2020K2 | 20 | 20 | 25 | 125 | 15 | 3,5 | — | N.2R | CM74 | MS1200 | — | T10 | ||
| 1098876 | NEL2525M2 | 25 | 25 | 32 | 150 | 15 | 3,5 | 25,4 | N.2R | CM74 | MS1200 | — | T10 | ||
| 1098877 | NEL2525M3 | 25 | 25 | 32 | 150 | 22 | 5,3 | 50,8 | N.3R | CM72LP | — | MS2111 | 25 IP | ||
| 1098879 | NEL2525M4 | 25 | 25 | 35 | 150 | 24 | 6,4 | 50,8 | N.4R | CM72LP | — | MS2111 | 25 IP | ||
| 1098878 | NEL3225P3 | 32 | 25 | 32 | 170 | 22 | 3,8 | 50,8 | N.3R | CM72LP | — | MS2111 | 25 IP | ||
| 1098880 | NEL3225P4 | 32 | 25 | 35 | 170 | 24 | 6,4 | 50,8 | N.4R | CM72LP | — | MS2111 | 25 IP | ||
| 1098881 | NEL3232P4 | 32 | 32 | 40 | 170 | 24 | 6,4 | 50,8 | N.4R | CM72LP | — | MS2111 | 25 IP | ||
| ПРИМЕЧАНИЕ. Размер F измеряется по острой вершине пластины Top Notch для резьбонарезания. |
| номер | номер по | эталонная | винт | винт | (мм)/ | ||||||||||
| заказа | каталогу | H | B | F | L1 | LH | B4 | CD | пластина | прижим | клина | клина | Torx Plus | ||
| правое исполнение | |||||||||||||||
| 1098790 | NSR1010E2 | 10 | 10 | 14 | 70 | 19 | 9 | 3,5 | N.2R | CM74 | MS1200 | — | T10 | ||
| 1098791 | NSR1212F2 | 12 | 12 | 16 | 80 | 19 | 9 | 3,5 | N.2R | CM74 | MS1200 | — | T10 | ||
| 1098792 | NSR1616H2 | 16 | 16 | 20 | 100 | 19 | 9 | 3,5 | N.2R | CM74 | MS1200 | — | T10 | ||
| 1098793 | NSR2020K2 | 20 | 20 | 25 | 125 | 19 | 9 | 3,5 | N.2R | CM74 | MS1200 | — | T10 | ||
| 1098795 | NSR2020K3 | 20 | 20 | 25 | 125 | 32 | 13 | 5,3 | N.3R | CM72LP | — | MS2111 | 25 IP | ||
| 1098794 | NSR2525M2 | 25 | 25 | 32 | 150 | 19 | 9 | 3,5 | N.2R | CM74 | MS1200 | — | T10 | ||
| 1098796 | NSR2525M3 | 25 | 25 | 32 | 150 | 32 | 13 | 5,3 | N.3R | CM72LP | — | MS2111 | 25 IP | ||
| 1098799 | NSR2525M4 | 25 | 25 | 32 | 150 | 35 | 14 | 7,5 | N.4R | CM72LP | — | MS2111 | 25 IP | ||
| 1098797 | NSR3225P3 | 32 | 25 | 32 | 170 | 32 | 13 | 5,3 | N.3R | CM72LP | — | MS2111 | 25 IP | ||
| 1098800 | NSR3225P4 | 32 | 25 | 32 | 170 | 35 | 14 | 7,5 | N.4R | CM72LP | — | MS2111 | 25 IP | ||
| 1098798 | NSR3232P3 | 32 | 32 | 40 | 170 | 32 | 13 | 5,3 | N.3R | CM72LP | — | MS2111 | 25 IP | ||
| 1098801 | NSR3232P4 | 32 | 32 | 40 | 170 | 35 | 14 | 7,5 | N.4R | CM72LP | — | MS2111 | 25 IP | ||
| левое исполнение | |||||||||||||||
| 1098861 | NSL1010E2 | 10 | 10 | 14 | 70 | 19 | 9 | 3,5 | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098862 | NSL1212F2 | 12 | 12 | 16 | 80 | 19 | 9 | 3,5 | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098863 | NSL1616H2 | 16 | 16 | 20 | 100 | 19 | 9 | 3,5 | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098864 | NSL2020K2 | 20 | 20 | 25 | 125 | 19 | 9 | 3,5 | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098866 | NSL2020K3 | 20 | 20 | 25 | 125 | 32 | 13 | 5,3 | N.3L | CM73LP | — | MS2111 | 25 IP | ||
| 1098865 | NSL2525M2 | 25 | 25 | 32 | 150 | 19 | 9 | 3,5 | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098867 | NSL2525M3 | 25 | 25 | 32 | 150 | 32 | 13 | 5,3 | N.3L | CM73LP | — | MS2111 | 25 IP | ||
| 1098870 | NSL2525M4 | 25 | 25 | 32 | 150 | 35 | 14 | 7,5 | N.4L | CM73LP | — | MS2111 | 25 IP | ||
| 1098868 | NSL3225P3 | 32 | 25 | 32 | 170 | 32 | 13 | 5,3 | N.3L | CM73LP | — | MS2111 | 25 IP | ||
| 1098871 | NSL3225P4 | 32 | 25 | 32 | 170 | 35 | 14 | 7,5 | N.4L | CM73LP | — | MS2111 | 25 IP | ||
| 1098869 | NSL3232P3 | 32 | 32 | 40 | 170 | 32 | 13 | 5,3 | N.3L | CM73LP | — | MS2111 | 25 IP | ||
| 1098872 | NSL3232P4 | 32 | 32 | 40 | 170 | 35 | 14 | 7,5 | N.4L | CM73LP | — | MS2111 | 25 IP |
ПРИМЕЧАНИЕ. Размер F измеряется по острой вершине пластины Top Notch для резьбонарезания и обработки канавок.
