Рекомендации по выбору режущих пластин Рекомендации по выбору режущих пластин

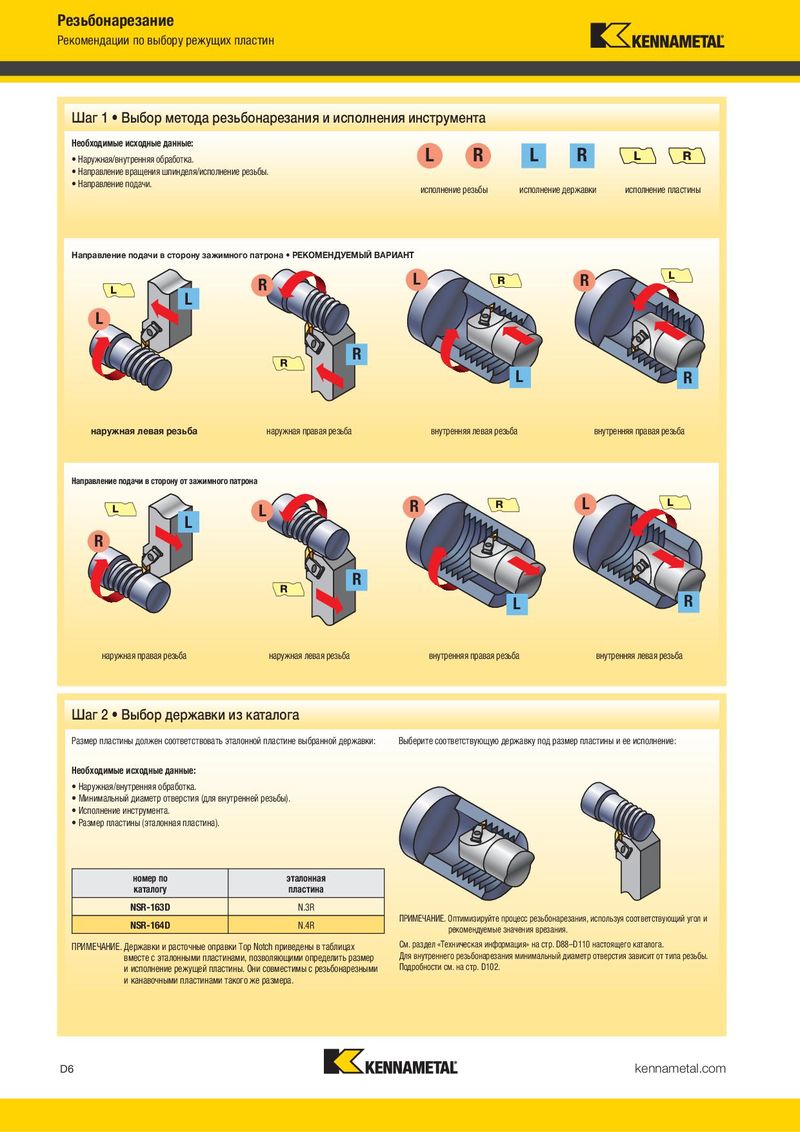

Шаг 1 Выбор метода резьбонарезания исполнения инструмента

Необходимые исходные данные: L R L R

L R

• Наружная/внутренняя обработка.
• Направление вращения шпинделя/исполнение резьбы.
• Направление подачи.

исполнение резьбы исполнение державки исполнение пластины

Направление подачи в сторону зажимного патрона РЕКОМЕНДУЕМЫЙ ВАРИАНТ

L R R L

L R L L R

R

L R

наружная левая резьба наружная правая резьба внутренняя левая резьба внутренняя правая резьба

Направление подачи в сторону от зажимного патрона L L

L R R

L L R R

R

L R

наружная правая резьба наружная левая резьба внутренняя правая резьба внутренняя левая резьба

Шаг 3 Выбор пластины

• Обзор пластин для резьбонарезания приведен на стр. D11.

формы резьбы, включая диаметр. Благодаря использованию пластин полного профиля исключается необходимость снятия заусенцев. 2 NT-2RK

• Пластины с неполным профилем без гребня могут нарезать резьбу

с различным шагом. 3 NT-3RK

• Запишите размер пластины для выбора державки.

4 NT-4RK

Шаг 4 Выбор сплава скорости резания

Рекомендации по выбору сплава скорости резания — м/мин

обрабатываемый

оптимальные KCU10/KC5010 KCU10/KC5010 KCU10/KC5010 KC5410 KCU10/KCU5010

50–230 75–230 50–180 60–455 20–120

Примеры: Стружколомающая геометрия: NT-K или NT-CK (только неполный профиль) Нейтральное исполнение: NT, NT-C, NTF, NTC, NJ, NJF, NDC-V, NA, NDC, NTB-A/B

Положительная геометрия: NTP, NTK, NJP, NJK

Шаг 2 Выбор державки из каталога

Размер пластины должен соответствовать эталонной пластине выбранной державки: Выберите соответствующую державку под размер пластины ее исполнение:

Необходимые исходные данные:

• Наружная/внутренняя обработка.
• Минимальный диаметр отверстия (для внутренней резьбы).
• Исполнение инструмента.
• Размер пластины (эталонная пластина).

рекомендуемые значения врезания. ПРИМЕЧАНИЕ. Державки расточные оправки Top Notch приведены в таблицах См. раздел «Техническая информация» на стр. D88–D110 настоящего каталога. вместе с эталонными пластинами, позволяющими определить размер Для внутреннего резьбонарезания минимальный диаметр отверстия зависит от типа резьбы.

• исполнение режущей пластины. Они совместимы с резьбонарезными Подробности см. на стр. D102.
• канавочными пластинами такого же размера.

Пример резьбонарезания с использованием системы Top Notch:

диаметр заготовки: 114,3 мм сплав: KCU10

хорошие условия обработки, подача в направлении зажимного патрона размер пластины: 3 расточная оправка: A40NER3 эталонная пластина: N.3L

скорость резания: 150 м/мин количество проходов*: 12 проходов * Рекомендации по величине врезания приведены в разделе «Техническая информация» на стр. D97–D101.
