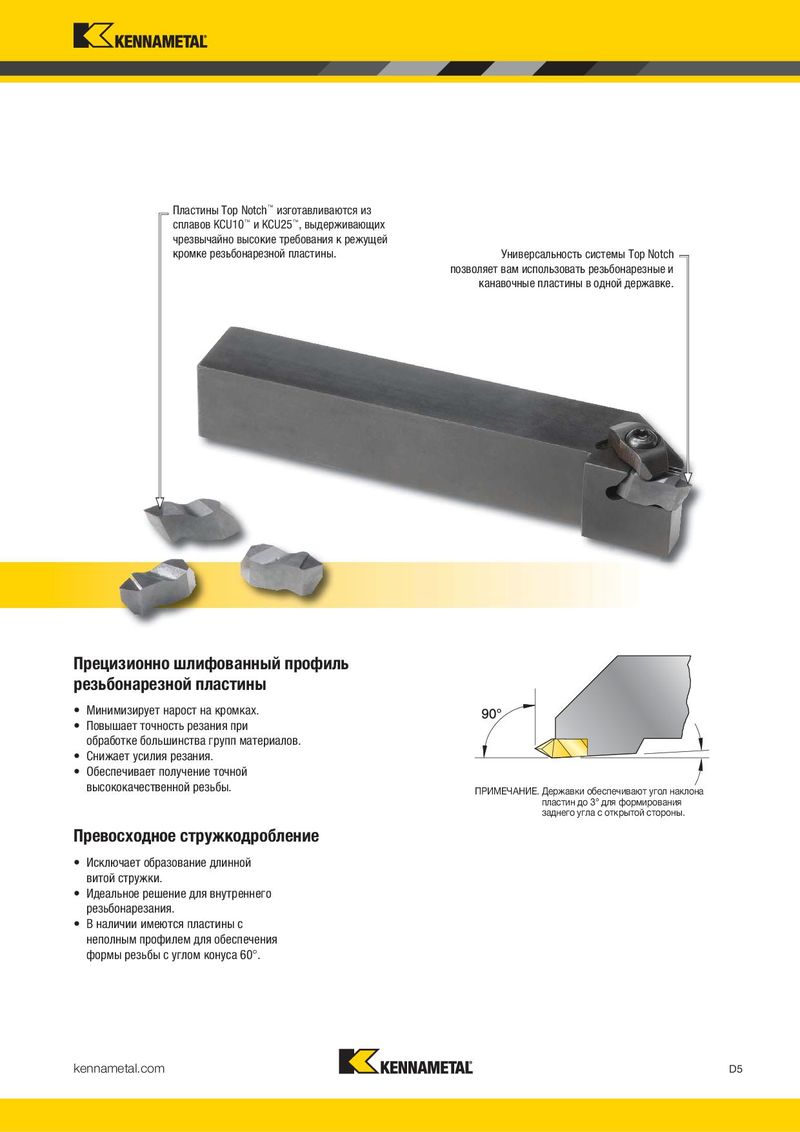

Основной каталог Kennametal невращающиеся инструменты - страница 595

Инструментальная

оснастка Top Notch™

для резьбонарезания

Надежное решение для высокопроизводительного

резьбонарезания!

Система Top Notch в сочетании с технологией Beyond™ обеспечивают стабильную производительность инструмента и превосходное крепление пластин для нарезания резьбы практически в любых материалах. Учитывая большой выбор имеющихся сегодня в наличии геометрий пластин и марок твердых сплавов, система Top Notch является лучшим выбором для нарезания резьбы.

Пластины Top Notch™ изготавливаются из сплавов KCU10™ и KCU25™, выдерживающих чрезвычайно высокие требования к режущей кромке резьбонарезной пластины. Универсальность системы Top Notch позволяет вам использовать резьбонарезные и канавочные пластины в одной державке.

Особенности и преимущества

Система резьбонарезания Top Notch

• Лучший выбор для резьбонарезания в тяжелых условиях, например, для Прецизионно шлифованный профиль обработки трапецеидальных резьб Acme и Buttress, и резьб API. Top Notch резьбонарезной пластины также идеально подходит для нарезания резьбы с крупным шагом и многозубого нарезания резьбы. Минимизирует нарост на кромках.
• Самый обширный в отрасли выбор геометрий пластин и сплавов.
• Повышает точность резания при
• Жесткая конструкция крепления пластины гарантирует высокую стойкость обработке большинства групп материалов. инструмента и высокое качество получаемой резьбы. Снижает усилия резания.
• Простота конструкции системы Top Notch исключает необходимость
• Обеспечивает получение точной

выбора опорной пластины для обеспечения соответствующего угла наклона высококачественной резьбы. винтовой линии резьбы. Это помогает избежать ошибок при работе в цеху.

• Использование одних и тех же державок и расточных оправок Top Notch с резьбонарезными или канавочными пластинами позволяет сократить Превосходное стружкодробление складские запасы.
• Использование пластин Top Notch со стружколомом исключает
• Исключает образование длинной

образование длинной витой стружки. витой стружки.

• Отличный выбор для специальных резьбонарезных пластин и державок.
• Идеальное решение для внутреннего

резьбонарезания.

• В наличии имеются пластины с неполным профилем для обеспечения формы резьбы с углом конуса 60°.

ПРИМЕЧАНИЕ. Державки обеспечивают угол наклона пластин до 3° для формирования заднего угла с открытой стороны.
