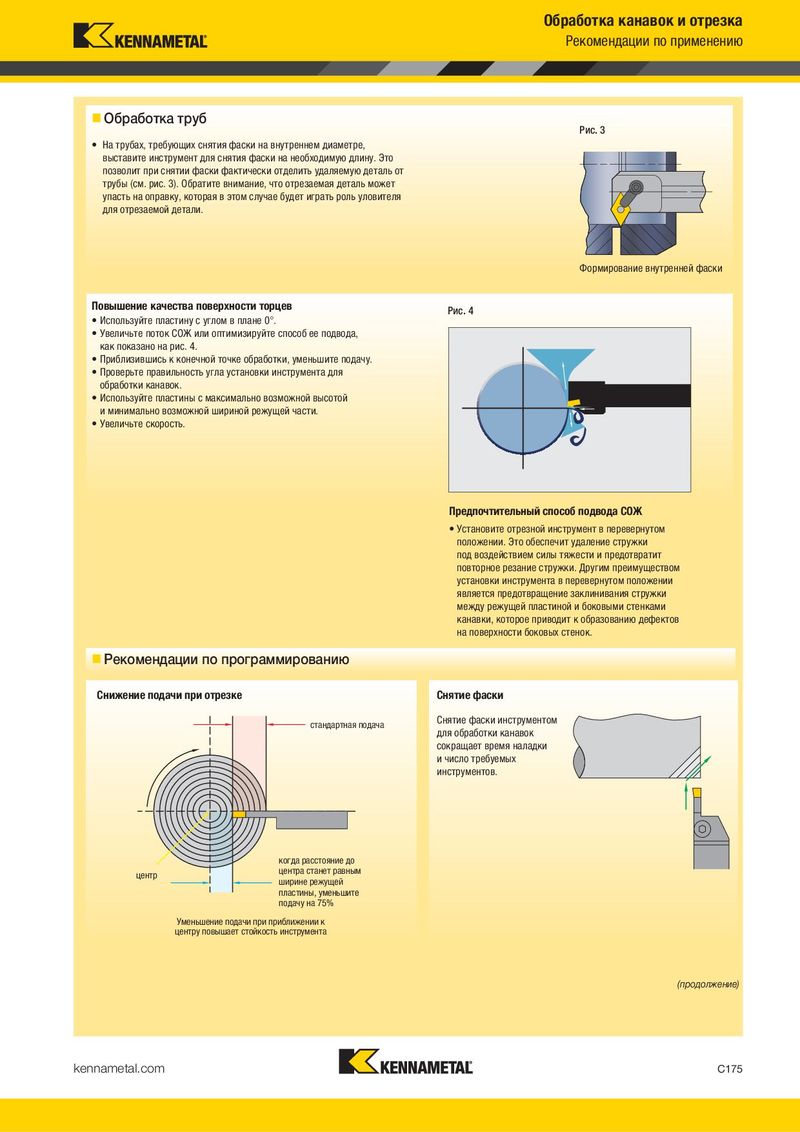

Основной каталог Kennametal невращающиеся инструменты - страница 585

„ Рекомендации по применению инструмента „ Обработка труб

• Всегда применяйте соответствующую стратегию обработки.
• Вылет державки за пределы инструментального блока должен
• На трубах, требующих снятия фаски на внутреннем диаметре,

• Цельные державки обеспечивают максимальную жесткость наладки.
• Время касания пластины дна канавки не должно превышать трубы (см. рис. 3). Обратите внимание, что отрезаемая деталь может

• Используйте державку с минимально возможной глубиной резания скорости резания и подачи. Выполните необходимую коррекцию для данной операции (размер «CD»). режимов для обеспечения оптимальной стойкости инструмента
• В процессе замены пластин убедитесь, что новая пластина надежно и хорошего стружкоотвода. закреплена в гнезде державки.
• Никогда не затягивайте зажимной винт, если пластина не установлена в гнездо.

Повышение качества поверхности торцев Определения и рекомендации Используйте пластину с углом в плане 0°. 1. Ширина резания (W) = ширине пластины. Увеличьте поток СОЖ или оптимизируйте способ ее подвода, 2. Угол в плане = 0° (нейтральное); 6° (правое или левое исполнение). как показано на рис. 4.

Пластина без угла в плане Угол в плане уменьшает Приблизившись к конечной точке обработки, уменьшите подачу.

оставляет бобышку размер бобышки Проверьте правильность угла установки инструмента для

обработки канавок. Минимизация бобышки и заусенцев при отрезке Используйте пластины с максимально возможной высотой

• Используйте пластины с углом в плане (рис. 1 и 2). Угол в плане и минимально возможной шириной режущей части. на отрезной пластине минимизирует заусенцы, образующиеся Увеличьте скорость. на отрезаемой детали. Однако это снижает стойкость отрезной пластины и увеличивает величину радиального отжима, а иногда ведет к увеличению цикла обработки.
• Если угол в плане 0° является обязательным условием обработки, используйте наиболее узкие отрезные пластины и лезвия. Это уменьшит центральную бобышку или длину заусенца.

Рис. 1 Рис. 2 Пластина левого исполнения с углом в плане Пластина правого исполнения с углом в плане центральная центральная

отрезка до центра отрезка трубы отрезка до центра отрезка трубы

стандартная подача

Минимизация бобышки, но снижение стойкости инструмента и производительности обработки Пластина левого исполнения с углом в плане Пластина правого исполнения с углом в плане оставляет оставляет центральную бобышку или заусенцы центральную бобышку или заусенцы на прутке в патроне на отрезаемой детали и обеспечивает чистый и обеспечивает чистый торец на отрезаемой детали. торец на прутке в патроне.

• Выставите пластину максимально точно по высоте центров.
• Высота режущей кромки должна быть в пределах ±0,1 мм

когда расстояние до (0,004") от оси. Рекомендуемое оптимальное положение вершины центра станет равным центр на 0,05 мм (0,002") выше оси. ширине режущей пластины, уменьшите подачу на 75% Уменьшение подачи при приближении к центру повышает стойкость инструмента

Рис. 3

Формирование внутренней фаски

Рис. 4

Предпочтительный способ подвода СОЖ

• Установите отрезной инструмент в перевернутом положении. Это обеспечит удаление стружки под воздействием силы тяжести и предотвратит повторное резание стружки. Другим преимуществом установки инструмента в перевернутом положении является предотвращение заклинивания стружки между режущей пластиной и боковыми стенками канавки, которое приводит к образованию дефектов на поверхности боковых стенок.

Снятие фаски Снятие фаски инструментом для обработки канавок сокращает время наладки и число требуемых инструментов.
