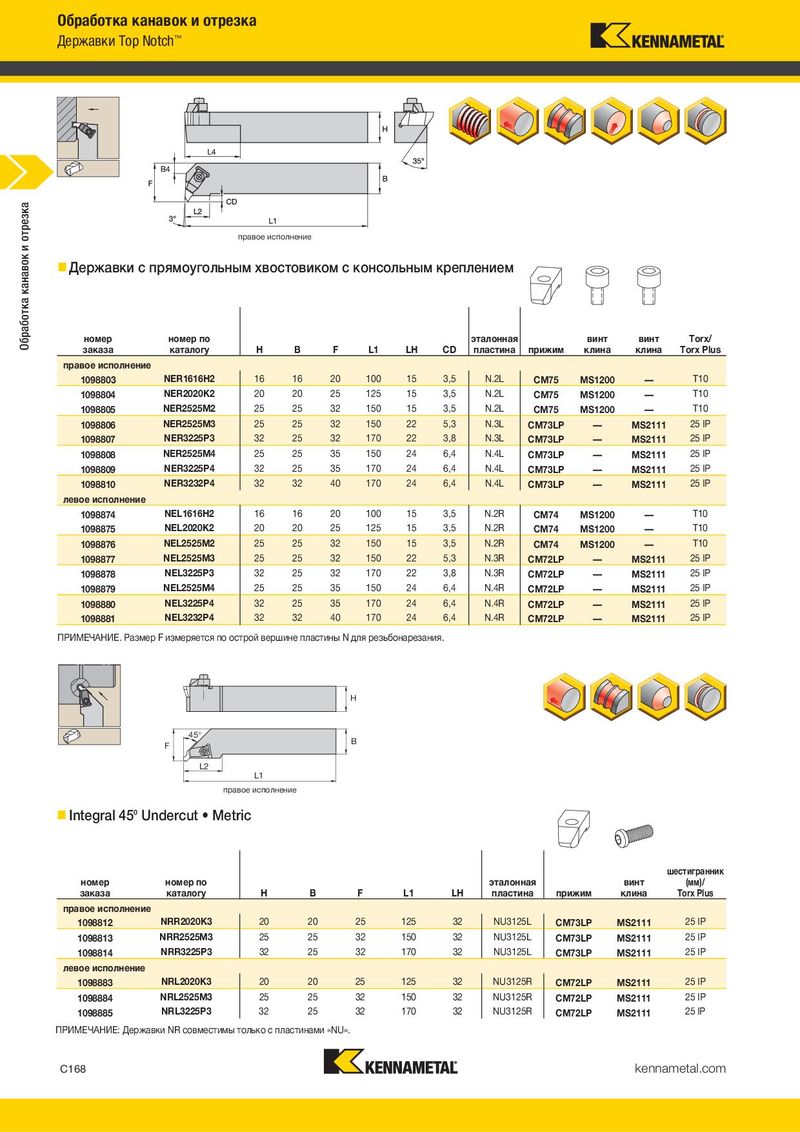

Основной каталог Kennametal невращающиеся инструменты - страница 578
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
Державки Top Notch™ Расточные оправки Top Notch
правое исполнение
Державки с прямоугольным хвостовиком с консольным креплением
Стальная оправка с внутренним подводом СОЖ правое исполнение
- Стальные расточные оправки
| номер | номер по | эталонная | винт | винт | Torx/ | |||||||||
| заказа | каталогу | H | B | F | L1 | LH | CD | пластина | прижим | клина | клина | Torx Plus | ||
| правое исполнение | ||||||||||||||
| 1098803 | NER1616H2 | 16 | 16 | 20 | 100 | 15 | 3,5 | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098804 | NER2020K2 | 20 | 20 | 25 | 125 | 15 | 3,5 | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098805 | NER2525M2 | 25 | 25 | 32 | 150 | 15 | 3,5 | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098806 | NER2525M3 | 25 | 25 | 32 | 150 | 22 | 5,3 | N.3L | CM73LP | — | MS2111 | 25 IP | ||
| 1098807 | NER3225P3 | 32 | 25 | 32 | 170 | 22 | 3,8 | N.3L | CM73LP | — | MS2111 | 25 IP | ||
| 1098808 | NER2525M4 | 25 | 25 | 35 | 150 | 24 | 6,4 | N.4L | CM73LP | — | MS2111 | 25 IP | ||
| 1098809 | NER3225P4 | 32 | 25 | 35 | 170 | 24 | 6,4 | N.4L | CM73LP | — | MS2111 | 25 IP | ||
| 1098810 | NER3232P4 | 32 | 32 | 40 | 170 | 24 | 6,4 | N.4L | CM73LP | — | MS2111 | 25 IP | ||
| левое исполнение | ||||||||||||||
| NEL1616H2 | 16 | 16 | 20 | 100 | 15 | 3,5 | N.2R | T10 | ||||||
| 1098874 | CM74 | MS1200 | — | |||||||||||
| 1098875 | NEL2020K2 | 20 | 20 | 25 | 125 | 15 | 3,5 | N.2R | CM74 | MS1200 | — | T10 | ||
| 1098876 | NEL2525M2 | 25 | 25 | 32 | 150 | 15 | 3,5 | N.2R | CM74 | MS1200 | — | T10 | ||
| 1098877 | NEL2525M3 | 25 | 25 | 32 | 150 | 22 | 5,3 | N.3R | CM72LP | — | MS2111 | 25 IP | ||
| 1098878 | NEL3225P3 | 32 | 25 | 32 | 170 | 22 | 3,8 | N.3R | CM72LP | — | MS2111 | 25 IP | ||
| 1098879 | NEL2525M4 | 25 | 25 | 35 | 150 | 24 | 6,4 | N.4R | CM72LP | — | MS2111 | 25 IP | ||
| 1098880 | NEL3225P4 | 32 | 25 | 35 | 170 | 24 | 6,4 | N.4R | CM72LP | — | MS2111 | 25 IP | ||
| 1098881 | NEL3232P4 | 32 | 32 | 40 | 170 | 24 | 6,4 | N.4R | CM72LP | — | MS2111 | 25 IP |
ПРИМЕЧАНИЕ. Размер F измеряется по острой вершине пластины N для резьбонарезания.
шестигранник
| номер | номер по | эталонная | винт | винт | (мм)/ | ||||||||
| заказа | каталогу | D min | D | L1 | F | CS пластина | прижим | клина | клина | Torx Plus | |||
| правое исполнение | |||||||||||||
| 1098945 | A12MNNTOR2 | 18,5 | 12 | 150 | 11 | 1/16-27 NPT | — | CM147 | — | MS1200 | 2.5 mm | ||
| 1098947 | A16MNNTOR2 | 22,0 | 16 | 150 | 11 | 1/8-27 NPT | N.2L | CM75 | — | MS1200 | T10 | ||
| 1098949 | A20QNNTOR2 | 26,0 | 20 | 180 | 13 | 1/8-27 NPT | N.2L | CM75 | — | MS1200 | 2.5 mm | ||
| 1098951 | A25RNNTOR2 | 34,0 | 25 | 200 | 17 | 1/4-18 NPT | N.2L | CM75 | — | MS1200 | 2.5 mm | ||
| 1098953 | A25RNNTOR3 | 34,0 | 25 | 200 | 17 | 1/8 - 27 NPT | N.3L | CM73LP | MS2111 | — | 25 IP | ||
| 1098955 | A32SNNTOR3 | 44,0 | 32 | 250 | 22 | 1/4-18 NPT | N.3L | CM73LP | MS2111 | — | 25 IP | ||
| 1098957 | A40TNNTOR3 | 54,0 | 40 | 300 | 27 | 1/4-18 NPT | N.3L | CM73LP | MS2111 | — | 25 IP | ||
| 1099001 | A40TNNTOR4 | 54,0 | 40 | 300 | 27 | 1/4-18 NPT | N.4L | CM73LP | MS2111 | — | 25 IP | ||
| 1099003 | A50UNNTOR4 | 70,0 | 50 | 350 | 35 | 1/4-18 NPT | N.4L | CM73LP | MS2111 | — | 25 IP | ||
| левое исполнение | |||||||||||||
| 1098946 | A12MNNTOL2 | 18,5 | 12 | 150 | 11 | 1/16-27 NPT | NG2R | CM146 | — | MS1200 | 2.5 mm | ||
| 1098948 | A16MNNTOL2 | 22,0 | 16 | 150 | 11 | 1/8-27 NPT | N.2R | CM74 | — | MS1200 | T10 | ||
| 1098950 | A20QNNTOL2 | 26,0 | 20 | 180 | 13 | 1/8-27 NPT | NG2R | CM74 | — | MS1200 | 2.5 mm | ||
| 1098952 | A25RNNTOL2 | 34,0 | 25 | 200 | 17 | 1/4-18 NPT | N.2R | CM74 | — | MS1200 | 2.5 mm | ||
| 1098954 | A25RNNTOL3 | 34,0 | 25 | 200 | 17 | 1/4-18 NPT | N.3R | CM72LP | MS2111 | — | 25 IP | ||
| 1098956 | A32SNNTOL3 | 44,0 | 32 | 250 | 22 | 1/4-18 NPT | N.3R | CM72LP | MS2111 | — | 25 IP | ||
| 1098958 | A40TNNTOL3 | 54,0 | 40 | 300 | 27 | 1/4-18 NPT | N.3R | CM72LP | MS2111 | — | 25 IP | ||
| 1099002 | A40TNNTOL4 | 54,0 | 40 | 300 | 27 | 1/4-18 NPT | N.4R | CM72LP | MS2111 | — | 25 IP |
ПРИМЕЧАНИЕ. Минимально возможный диаметр отверстия зависит от глубины канавки. Дополнительные сведения см. на стр. C172.
| номер заказа | номер по каталогу | H | B | F | L1 | LH | CD | эталонная пластина | прижим | винт клина | винт клина | Torx/ Torx Plus |
| правое исполнение | ||||||||||||
| 1098803 | NER1616H2 | 16 | 16 | 20 | 100 | 15 | 3,5 | N.2L | CM75 | MS1200 | — | T10 |
| 1098804 | NER2020K2 | 20 | 20 | 25 | 125 | 15 | 3,5 | N.2L | CM75 | MS1200 | — | T10 |
| 1098805 | NER2525M2 | 25 | 25 | 32 | 150 | 15 | 3,5 | N.2L | CM75 | MS1200 | — | T10 |
| 1098806 | NER2525M3 | 25 | 25 | 32 | 150 | 22 | 5,3 | N.3L | CM73LP | — | MS2111 | 25 IP |
| 1098807 | NER3225P3 | 32 | 25 | 32 | 170 | 22 | 3,8 | N.3L | CM73LP | — | MS2111 | 25 IP |
| 1098808 | NER2525M4 | 25 | 25 | 35 | 150 | 24 | 6,4 | N.4L | CM73LP | — | MS2111 | 25 IP |
| 1098809 | NER3225P4 | 32 | 25 | 35 | 170 | 24 | 6,4 | N.4L | CM73LP | — | MS2111 | 25 IP |
| 1098810 | NER3232P4 | 32 | 32 | 40 | 170 | 24 | 6,4 | N.4L | CM73LP | — | MS2111 | 25 IP |
| левое исполнение | ||||||||||||
| 1098874 | NEL1616H2 | 16 | 16 | 20 | 100 | 15 | 3,5 | N.2R | CM74 | MS1200 | — | T10 |
| 1098875 | NEL2020K2 | 20 | 20 | 25 | 125 | 15 | 3,5 | N.2R | CM74 | MS1200 | — | T10 |
| 1098876 | NEL2525M2 | 25 | 25 | 32 | 150 | 15 | 3,5 | N.2R | CM74 | MS1200 | — | T10 |
| 1098877 | NEL2525M3 | 25 | 25 | 32 | 150 | 22 | 5,3 | N.3R | CM72LP | — | MS2111 | 25 IP |
| 1098878 | NEL3225P3 | 32 | 25 | 32 | 170 | 22 | 3,8 | N.3R | CM72LP | — | MS2111 | 25 IP |
| 1098879 | NEL2525M4 | 25 | 25 | 35 | 150 | 24 | 6,4 | N.4R | CM72LP | — | MS2111 | 25 IP |
| 1098880 | NEL3225P4 | 32 | 25 | 35 | 170 | 24 | 6,4 | N.4R | CM72LP | — | MS2111 | 25 IP |
| 1098881 | NEL3232P4 | 32 | 32 | 40 | 170 | 24 | 6,4 | N.4R | CM72LP | — | MS2111 | 25 IP |
| номер заказа | номер по каталогу | H | B | F | L1 | LH | эталонная пластина | прижим | винт клина | шестигранник (мм)/ Torx Plus |
| правое исполне 1098812 | ние NRR2020K3 | 20 | 20 | 25 | 125 | 32 | NU3125L | CM73LP | MS2111 | 25 IP |
| 1098813 1098814 | NRR2525M3 NRR3225P3 | 25 32 | 25 25 | 32 32 | 150 170 | 32 32 | NU3125L NU3125L | CM73LP CM73LP | MS2111 MS2111 | 25 IP 25 IP |
| левое исполнен 1098883 | ие NRL2020K3 | 20 | 20 | 25 | 125 | 32 | NU3125R | CM72LP | MS2111 | 25 IP |
| 1098884 | NRL2525M3 | 25 | 25 | 32 | 150 | 32 | NU3125R | CM72LP | MS2111 | 25 IP |
| 1098885 | NRL3225P3 | 32 | 25 | 32 | 170 | 32 | NU3125R | CM72LP | MS2111 | 25 IP |
