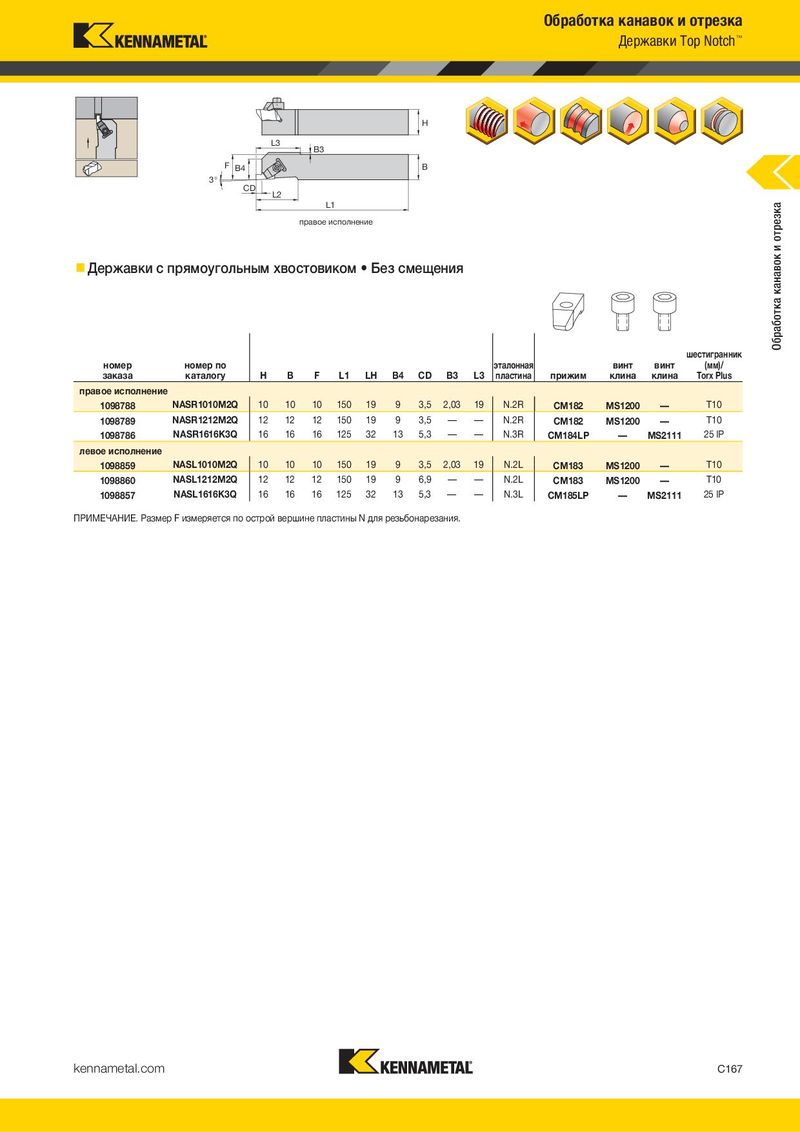

Державки Top Notch™ Державки Top Notch
H H CD L3 B3
F B F B4 B
B4 ° ° 3 3 CD L2
L2 L1 L1 правое исполнение правое исполнение
Державки с прямоугольным хвостовиком •
Державки с прямоугольным хвостовиком Без смещения
шестигранник шестигранник
| номер | номер по | эталонная | винт | винт | (мм)/ | ||||||||||
| заказа | каталогу | H | B | F | L1 | LH | B4 | CD | пластина прижим | клина | клина | Torx Plus | |||
| правое исполнение | |||||||||||||||
| 1098790 | NSR1010E2 | 10 | 10 | 14 | 70 | 19 | 9 | 3,5 | N.2R | CM74 | MS1200 | — | T10 | ||
| 1098791 | NSR1212F2 | 12 | 12 | 16 | 80 | 19 | 9 | 3,5 | N.2R | CM74 | MS1200 | — | T10 | ||
| 1098792 | NSR1616H2 | 16 | 16 | 20 | 100 | 19 | 9 | 3,5 | N.2R | CM74 | MS1200 | — | T10 | ||
| 1098793 | NSR2020K2 | 20 | 20 | 25 | 125 | 19 | 9 | 3,5 | N.2R | CM74 | MS1200 | — | T10 | ||
| 1098794 | NSR2525M2 | 25 | 25 | 32 | 150 | 19 | 9 | 3,5 | N.2R | CM74 | MS1200 | — | T10 | ||
| 1098795 | NSR2020K3 | 20 | 20 | 25 | 125 | 32 | 13 | 5,3 | N.3R | CM72LP | — | MS2111 | 25 IP | ||
| 1098796 | NSR2525M3 | 25 | 25 | 32 | 150 | 32 | 13 | 5,3 | N.3R | CM72LP | — | MS2111 | 25 IP | ||
| 1098797 | NSR3225P3 | 32 | 25 | 32 | 170 | 32 | 13 | 5,3 | N.3R | CM72LP | — | MS2111 | 25 IP | ||
| 1098798 | NSR3232P3 | 32 | 32 | 40 | 170 | 32 | 13 | 5,3 | N.3R | CM72LP | — | MS2111 | 25 IP | ||
| 1098799 | NSR2525M4 | 25 | 25 | 32 | 150 | 35 | 14 | 7,5 | N.4R | CM72LP | — | MS2111 | 25 IP | ||
| 1098800 | NSR3225P4 | 32 | 25 | 32 | 170 | 35 | 14 | 7,5 | N.4R | CM72LP | — | MS2111 | 25 IP | ||
| 1098801 | NSR3232P4 | 32 | 32 | 40 | 170 | 35 | 14 | 7,5 | N.4R | CM72LP | — | MS2111 | 25 IP | ||
| левое исполнение | |||||||||||||||
| 1098861 | NSL1010E2 | 10 | 10 | 14 | 70 | 19 | 9 | 3,5 | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098862 | NSL1212F2 | 12 | 12 | 16 | 80 | 19 | 9 | 3,5 | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098863 | NSL1616H2 | 16 | 16 | 20 | 100 | 19 | 9 | 3,5 | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098864 | NSL2020K2 | 20 | 20 | 25 | 125 | 19 | 9 | 3,5 | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098865 | NSL2525M2 | 25 | 25 | 32 | 150 | 19 | 9 | 3,5 | N.2L | CM75 | MS1200 | — | T10 | ||
| 1098866 | NSL2020K3 | 20 | 20 | 25 | 125 | 32 | 13 | 5,3 | N.3L | CM73LP | — | MS2111 | 25 IP | ||
| 1098867 | NSL2525M3 | 25 | 25 | 32 | 150 | 32 | 13 | 5,3 | N.3L | CM73LP | — | MS2111 | 25 IP |
| номер | номер по | эталонная | винт | винт | (мм)/ | |||||||||||||
| заказа | каталогу | H | B | F | L1 | LH | B4 | CD | B3 | L3 | пластина | прижим | клина | клина | Torx Plus | |||
| правое исполнение | ||||||||||||||||||
| 1098788 | NASR1010M2Q | 10 | 10 | 10 | 150 | 19 | 9 | 3,5 | 2,03 | 19 | N.2R | CM182 | MS1200 | — | T10 | |||
| 1098789 | NASR1212M2Q | 12 | 12 | 12 | 150 | 19 | 9 | 3,5 | — | — | N.2R | CM182 | MS1200 | — | T10 | |||
| 1098786 | NASR1616K3Q | 16 | 16 | 16 | 125 | 32 | 13 | 5,3 | — | — | N.3R | CM184LP | — | MS2111 | 25 IP | |||
| левое исполнение | ||||||||||||||||||
| 1098859 | NASL1010M2Q | 10 | 10 | 10 | 150 | 19 | 9 | 3,5 | 2,03 | 19 | N.2L | CM183 | MS1200 | — | T10 | |||
| 1098860 | NASL1212M2Q | 12 | 12 | 12 | 150 | 19 | 9 | 6,9 | — | — | N.2L | CM183 | MS1200 | — | T10 | |||
| 1098857 | NASL1616K3Q | 16 | 16 | 16 | 125 | 32 | 13 | 5,3 | — | — | N.3L | CM185LP | — | MS2111 | 25 IP | |||
| ПРИМЕЧАНИЕ. Размер F измеряется по острой вершине пластины N для резьбонарезания. |
