(Модульные лезвия для обработки внутренних торцевых канавок — продолжение)
размер
| номер | посадочный номер по | режущего | |||
| заказа | размер каталогу | D min | D max | лезвия | |
| левое исполнение | |||||
| 3051629 | A4M50L0212A060084 | 2 | 60 | 84 | 50 |
| 3051631 | A4M50L0212A120254 | 2 | 120 | 254 | 50 |
| 3051632 | A4M50L0212A250999 | 2 | 250 | — | 50 |
| 2542524 | A4M50L0314A036048 | 3 | 36 | 48 | 50 |
| 2542527 | A4M50L0314A068100 | 3 | 68 | 100 | 50 |
| 2542528 | A4M50L0314A090160 | 3 | 90 | 160 | 50 |
| 2542529 | A4M50L0314A130300 | 3 | 130 | 300 | 50 |
| 2542530 | A4M50L0314A290999 | 3 | 290 | — | 50 |
| 2542537 | A4M50L0414A064100 | 4 | 64 | 100 | 50 |
| 2542538 | A4M50L0414A092150 | 4 | 92 | 150 | 50 |
| 2542539 | A4M50L0414A132300 | 4 | 132 | 300 | 50 |
| 2542540 | A4M50L0414A290999 | 4 | 290 | — | 50 |
| 2542545 | A4M50L0519A058094 | 5 | 58 | 94 | 50 |
| 2542546 | A4M50L0519A080136 | 5 | 80 | 136 | 50 |
| 2542547 | A4M50L0519A120300 | 5 | 120 | 300 | 50 |
| 2542548 | A4M50L0519A250999 | 5 | 250 | — | 50 |
| A4M65L0624A070-112 | 6 | 70 | 112 | 65 | |
| 3557132 | |||||
| 3557164 | A4M65L0624A100-212 | 6 | 100 | 212 | 65 |
| 3557166 | A4M65L0624A200-999 | 6 | 200 | 999 | 65 |
| 3557174 | A4M65L1024A200-999 | 10 | 200 | 999 | 65 |
Правое исполнение.
M50 M65 правое исполнение

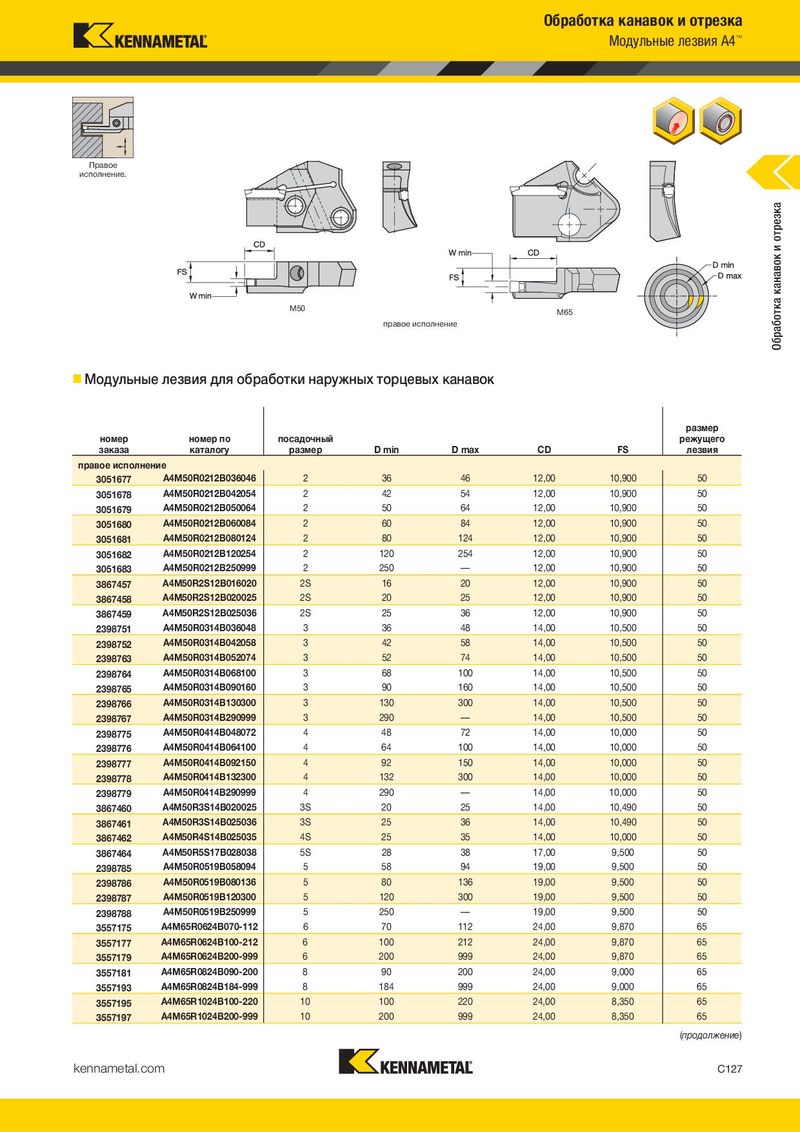

Модульные лезвия для обработки наружных торцевых канавок
размер
номер номер по посадочный режущего
| заказа | размер каталогу | D min | D max | CD | FS | лезвия | |
| правое исполнение | |||||||
| 3051677 | A4M50R0212B036046 | 2 | 36 | 46 | 12,00 | 10,900 | 50 |
| 3051678 | A4M50R0212B042054 | 2 | 42 | 54 | 12,00 | 10,900 | 50 |
| 3051679 | A4M50R0212B050064 | 2 | 50 | 64 | 12,00 | 10,900 | 50 |
| 3051680 | A4M50R0212B060084 | 2 | 60 | 84 | 12,00 | 10,900 | 50 |
| 3051681 | A4M50R0212B080124 | 2 | 80 | 124 | 12,00 | 10,900 | 50 |
| 3051682 | A4M50R0212B120254 | 2 | 120 | 254 | 12,00 | 10,900 | 50 |
| 3051683 | A4M50R0212B250999 | 2 | 250 | — | 12,00 | 10,900 | 50 |
| 3867457 | A4M50R2S12B016020 | 2S | 16 | 20 | 12,00 | 10,900 | 50 |
| 3867458 | A4M50R2S12B020025 | 2S | 20 | 25 | 12,00 | 10,900 | 50 |
| 3867459 | A4M50R2S12B025036 | 2S | 25 | 36 | 12,00 | 10,900 | 50 |
| 2398751 | A4M50R0314B036048 | 3 | 36 | 48 | 14,00 | 10,500 | 50 |
| 2398752 | A4M50R0314B042058 | 3 | 42 | 58 | 14,00 | 10,500 | 50 |
| 2398763 | A4M50R0314B052074 | 3 | 52 | 74 | 14,00 | 10,500 | 50 |
| 2398764 | A4M50R0314B068100 | 3 | 68 | 100 | 14,00 | 10,500 | 50 |
| 2398765 | A4M50R0314B090160 | 3 | 90 | 160 | 14,00 | 10,500 | 50 |
| 2398766 | A4M50R0314B130300 | 3 | 130 | 300 | 14,00 | 10,500 | 50 |
| 2398767 | A4M50R0314B290999 | 3 | 290 | — | 14,00 | 10,500 | 50 |
| 2398775 | A4M50R0414B048072 | 4 | 48 | 72 | 14,00 | 10,000 | 50 |
| 2398776 | A4M50R0414B064100 | 4 | 64 | 100 | 14,00 | 10,000 | 50 |
| 2398777 | A4M50R0414B092150 | 4 | 92 | 150 | 14,00 | 10,000 | 50 |
| 2398778 | A4M50R0414B132300 | 4 | 132 | 300 | 14,00 | 10,000 | 50 |
| 2398779 | A4M50R0414B290999 | 4 | 290 | — | 14,00 | 10,000 | 50 |
| 3867460 | A4M50R3S14B020025 | 3S | 20 | 25 | 14,00 | 10,490 | 50 |
| 3867461 | A4M50R3S14B025036 | 3S | 25 | 36 | 14,00 | 10,490 | 50 |
| 3867462 | A4M50R4S14B025035 | 4S | 25 | 35 | 14,00 | 10,000 | 50 |
| номер заказа | номер по каталогу | посадочный размер | D min | D max | CD | FS | размер режущего лезвия |
| правое исполн | ение | ||||||
| 3051677 | A4M50R0212B036046 | 2 | 36 | 46 | 12,00 | 10,900 | 50 |
| 3051678 | A4M50R0212B042054 | 2 | 42 | 54 | 12,00 | 10,900 | 50 |
| 3051679 | A4M50R0212B050064 | 2 | 50 | 64 | 12,00 | 10,900 | 50 |
| 3051680 | A4M50R0212B060084 | 2 | 60 | 84 | 12,00 | 10,900 | 50 |
| 3051681 | A4M50R0212B080124 | 2 | 80 | 124 | 12,00 | 10,900 | 50 |
| 3051682 | A4M50R0212B120254 | 2 | 120 | 254 | 12,00 | 10,900 | 50 |
| 3051683 | A4M50R0212B250999 | 2 | 250 | — | 12,00 | 10,900 | 50 |
| 3867457 | A4M50R2S12B016020 | 2S | 16 | 20 | 12,00 | 10,900 | 50 |
| 3867458 | A4M50R2S12B020025 | 2S | 20 | 25 | 12,00 | 10,900 | 50 |
| 3867459 | A4M50R2S12B025036 | 2S | 25 | 36 | 12,00 | 10,900 | 50 |
| 2398751 | A4M50R0314B036048 | 3 | 36 | 48 | 14,00 | 10,500 | 50 |
| 2398752 | A4M50R0314B042058 | 3 | 42 | 58 | 14,00 | 10,500 | 50 |
| 2398763 | A4M50R0314B052074 | 3 | 52 | 74 | 14,00 | 10,500 | 50 |
| 2398764 | A4M50R0314B068100 | 3 | 68 | 100 | 14,00 | 10,500 | 50 |
| 2398765 | A4M50R0314B090160 | 3 | 90 | 160 | 14,00 | 10,500 | 50 |
| 2398766 | A4M50R0314B130300 | 3 | 130 | 300 | 14,00 | 10,500 | 50 |
| 2398767 | A4M50R0314B290999 | 3 | 290 | — | 14,00 | 10,500 | 50 |
| 2398775 | A4M50R0414B048072 | 4 | 48 | 72 | 14,00 | 10,000 | 50 |
| 2398776 | A4M50R0414B064100 | 4 | 64 | 100 | 14,00 | 10,000 | 50 |
| 2398777 | A4M50R0414B092150 | 4 | 92 | 150 | 14,00 | 10,000 | 50 |
| 2398778 | A4M50R0414B132300 | 4 | 132 | 300 | 14,00 | 10,000 | 50 |
| 2398779 | A4M50R0414B290999 | 4 | 290 | — | 14,00 | 10,000 | 50 |
| 3867460 | A4M50R3S14B020025 | 3S | 20 | 25 | 14,00 | 10,490 | 50 |
| 3867461 | A4M50R3S14B025036 | 3S | 25 | 36 | 14,00 | 10,490 | 50 |
| 3867462 | A4M50R4S14B025035 | 4S | 25 | 35 | 14,00 | 10,000 | 50 |
| 3867464 | A4M50R5S17B028038 | 5S | 28 | 38 | 17,00 | 9,500 | 50 |
| 2398785 | A4M50R0519B058094 | 5 | 58 | 94 | 19,00 | 9,500 | 50 |
| 2398786 | A4M50R0519B080136 | 5 | 80 | 136 | 19,00 | 9,500 | 50 |
| 2398787 | A4M50R0519B120300 | 5 | 120 | 300 | 19,00 | 9,500 | 50 |
| 2398788 | A4M50R0519B250999 | 5 | 250 | — | 19,00 | 9,500 | 50 |
| 3557175 | A4M65R0624B070-112 | 6 | 70 | 112 | 24,00 | 9,870 | 65 |
| 3557177 | A4M65R0624B100-212 | 6 | 100 | 212 | 24,00 | 9,870 | 65 |
| 3557179 | A4M65R0624B200-999 | 6 | 200 | 999 | 24,00 | 9,870 | 65 |
| 3557181 | A4M65R0824B090-200 | 8 | 90 | 200 | 24,00 | 9,000 | 65 |
| 3557193 | A4M65R0824B184-999 | 8 | 184 | 999 | 24,00 | 9,000 | 65 |
| 3557195 | A4M65R1024B100-220 | 10 | 100 | 220 | 24,00 | 8,350 | 65 |
| 3557197 | A4M65R1024B200-999 | 10 | 200 | 999 | 24,00 | 8,350 | 65 |
