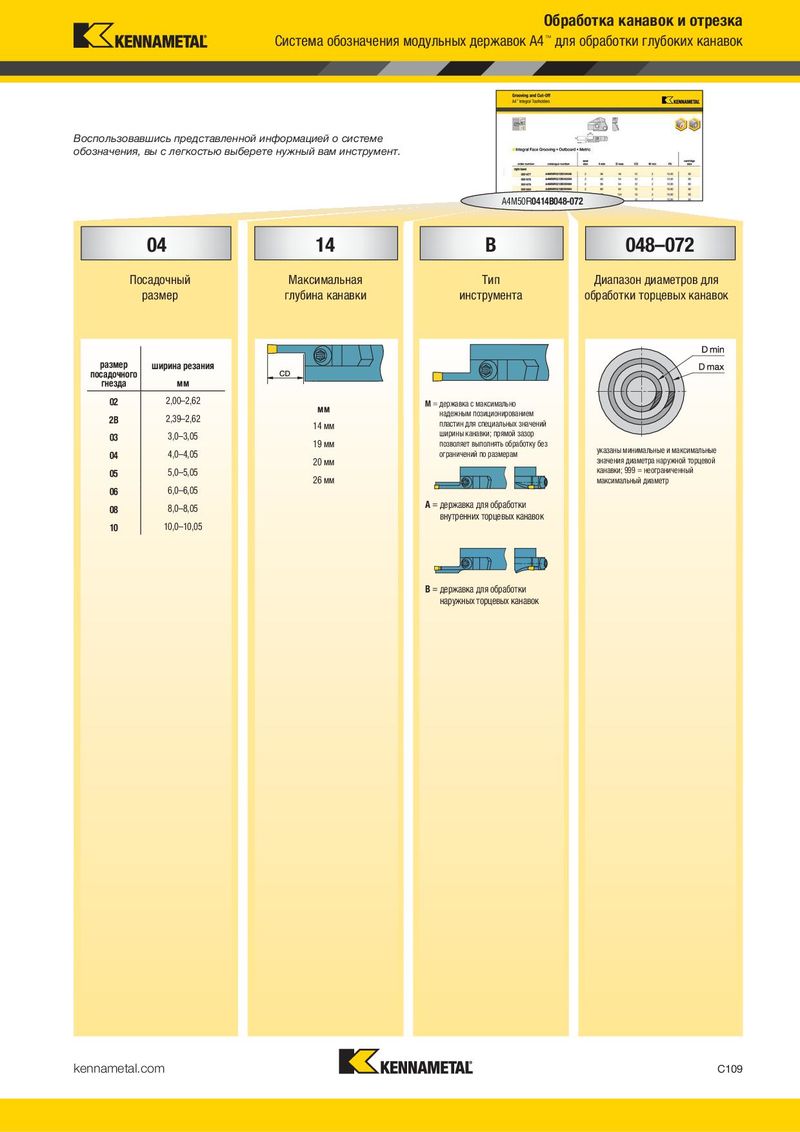

Обработка канавок и отрезка Обработка канавок и отрезка Система обозначения модульных державок A4 для обработки глубоких канавок ™ Система обозначения модульных державок A4™ для обработки глубоких канавок Как расшифровать обозначение по каталогу? Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Ниже приведена Воспользовавшись представленной информацией о системе обозначения, вы с легкостью выберете нужный вам инструмент. расшифровка обозначений. A4M50R0414B048-072 A4M50R0414B048-072 A4M 50 R 04 14 B 048–072 Серия Размер Исполнение Посадочный Максимальная Тип Диапазон диаметров для модульной системы инструмента размер глубина канавки инструмента обработки торцевых канавок Модульные лезвия A4 50 65 размер ширина резания посадочного гнезда мм 02 2,00–2,62 M = державка с максимально мм надежным позиционированием 2B 2,39–2,62 пластин для специальных значений 14 мм 3,0–3,05 ширины канавки; прямой зазор 03 19 мм позволяет выполнять обработку без ограничений по размерам указаны минимальные и максимальные 04 4,0–4,05 20 мм значения диаметра наружной торцевой 05 5,0–5,05 канавки; 999 = неограниченный 26 мм максимальный диаметр 06 6,0–6,05 08 8,0–8,05 A = державка для обработки внутренних торцевых канавок 10 10,0–10,05 B = державка для обработки наружных торцевых канавок C108 kennametal.com kennametal.com C109
