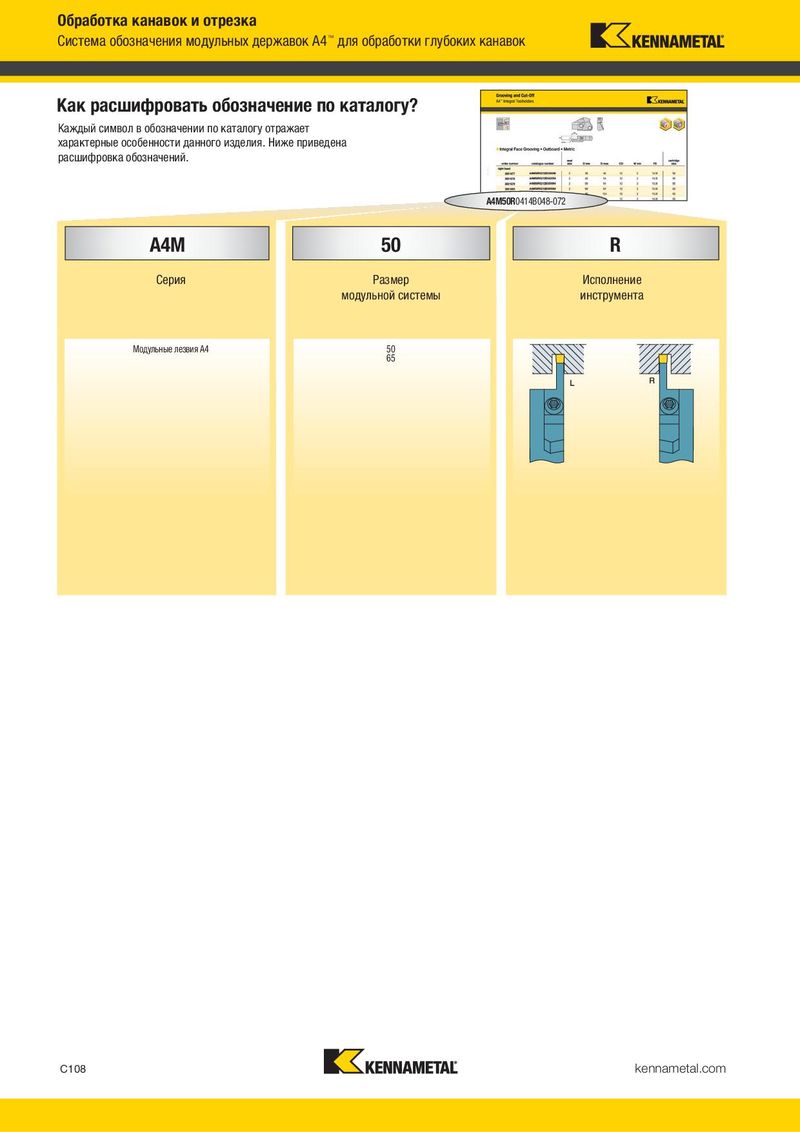

Система обозначения модульных державок A4™ для обработки глубоких канавок Система обозначения модульных державок A4™ для обработки глубоких канавок

Как расшифровать обозначение по каталогу?

Каждый символ в обозначении по каталогу отражает

характерные особенности данного изделия. Ниже приведена Воспользовавшись представленной информацией о системе

обозначения, вы с легкостью выберете нужный вам инструмент. расшифровка обозначений.

A4M50R0414B048-072 A4M50R0414B048-072

A4M50R0414B048–072
СерияРазмерИсполнениеПосадочныйМаксимальнаяТипДиапазон диаметров для
модульной системыинструментаразмерглубина канавкиинструментаобработки торцевых канавок

Модульные лезвия A4 50 65

размер ширина резания посадочного

гнездамм
022,00–2,62
2B2,39–2,62
033,0–3,05
4,0–4,05
04
055,0–5,05
066,0–6,05
8,0–8,05
08
1010,0–10,05

M = державка с максимально мм надежным позиционированием 14 мм пластин для специальных значений ширины канавки; прямой зазор 19 мм позволяет выполнять обработку без ограничений по размерам указаны минимальные и максимальные 20 мм значения диаметра наружной торцевой канавки; 999 = неограниченный 26 мм максимальный диаметр A = державка для обработки внутренних торцевых канавок

B = державка для обработки наружных торцевых канавок
