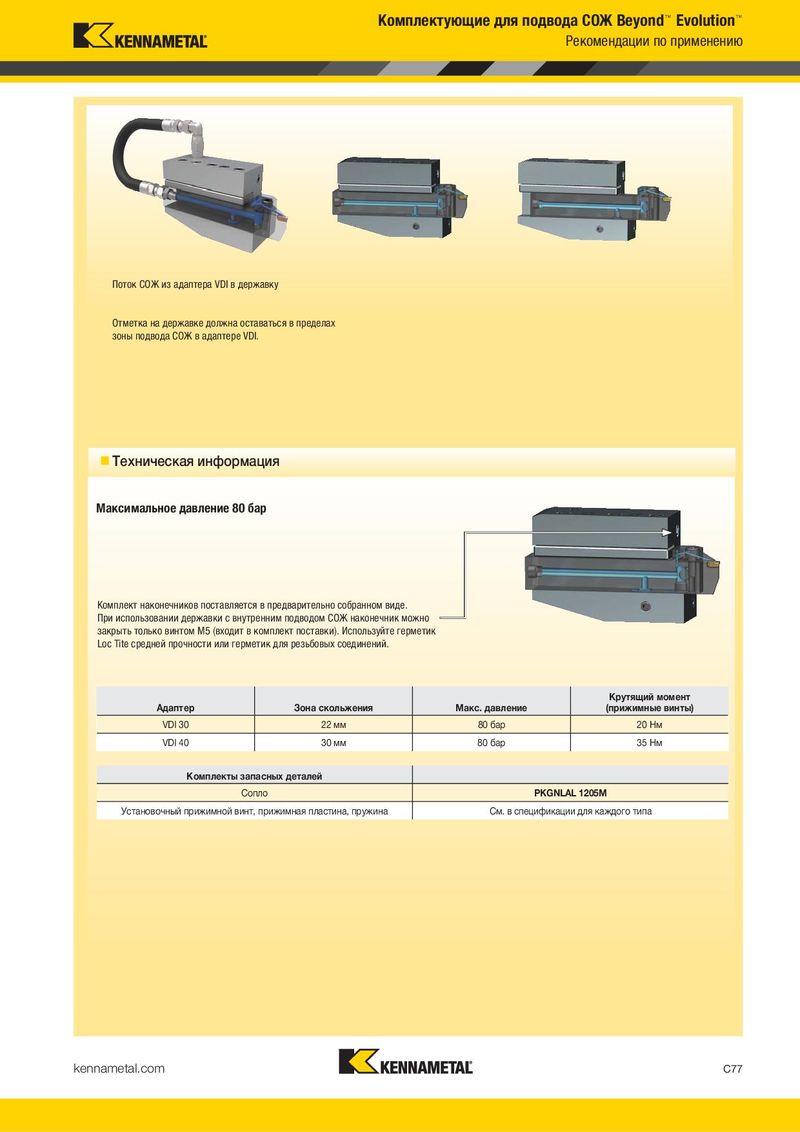

Комплектующие для подвода СОЖ Beyond™ Evolution™ Комплектующие для подвода СОЖ Beyond™ Evolution™

Рекомендации по использованию функции Active Coolant Control

1. Система Beyond™ Evolution™ рассчитана на давление 350 бар (5076 фунт/дюйм2). 2. Державка имеет четыре отверстия. 3. Для предотвращения засоров в державке, влияющих на Отверстие 3 расход СОЖ и производительность, необходима качественная система фильтрации. 4. Станки без надлежащей системы фильтрации могут потребовать модификации или использования проточного фильтра.

  • Для давления >70 бар [1015 фут/дюйм2] используйте фильтр 10–20 мкм.
  • Для давления <70 бар [1015 фут/дюйм2] используйте Поток СОЖ из адаптера VDI в державку фильтр 50–100 мкм. Отверстие VDI

Использование фильтров тонкой очистки в системах Отверстие 2 Отверстие 1

низкого давления может повлиять на расход. Отметка на державке должна оставаться в пределах Характеристики резьбы и ключа зоны подвода СОЖ в адаптере VDI.

„ Техническая информация

Максимальное давление СОЖ Рекомендуемый крутящий момент

Общие рекомендации по технике безопасности Максимальное давление 80 бар

1. Перед использованием внутреннего подвода СОЖ все предохранительные4. При смене пластин убедитесь, что в посадочном гнезде отсутствует стружка и/или
дверцы и механизмы должны быть установлены на своих местах, чтобыгрязь. Кроме того, осмотрите пластину и убедитесь в отсутствии засоров в канале
исключить вероятность неисправности.подвода СОЖ.
2. Для подсоединения державок к системе используйте надлежащие трубные5. Для надлежащей работы системы периодически проверяйте отсутствие
фитинги. Убедитесь, что максимальное давление, рекомендуемое для фитингов,повреждений и износа на шлангах и фитингах. Также следует проверять фильтры.

не превышено. 2 Комплект наконечников поставляется в предварительно собранном виде. 3. После 80 бар [1160 фунт/дюйм ] увеличивайте давление поэтапно во избежание повреждения системы крепления и нарушения герметичности соединений. При использовании державки с внутренним подводом СОЖ наконечник можно

закрыть только винтом М5 (входит в комплект поставки). Используйте герметик Loc Tite средней прочности или герметик для резьбовых соединений.

Функция Active Coolant Control

Внутренний подвод СОЖ обеспечивает несомненное преимущество в отношении стойкости инструмента и стружкообразования по Крутящий момент

сравнению с наружным подводом СОЖ под высоким давлением.АдаптерЗона скольженияМакс. давление(прижимные винты)
Пример: стружкодробление при обработке стали.VDI 3022 мм80 бар20 Нм
VDI 4030 мм80 бар35 Нм
Наружный подвод СОЖВнутренний подвод СОЖ
Комплекты запасных деталей
СоплоPKGNLAL 1205M
Сталь ST52

Размер пластины 6 Подача, Установочный прижимной винт, прижимная пластина, пружина См. в спецификации для каждого типа

f = 0,25 мм/об

75 бар 200 бар (1087 фунт/дюйм2) (2900 фунт/дюйм2)

Низкое давление — если низкое давление СОЖ негативно влияет на производительность, используйте внутренний подвод СОЖ в сочетании с наружным для увеличения объема охлаждающей жидкости. Рекомендации по повышению стойкости инструмента и/или производительности Используйте подвод СОЖ под высоким давлением в диапазоне 80–350 бар. Сборки VDI Функцию Active Coolant Control Beyond™ Evolution™ можно использовать с системами державок VDI с традиционными или быстроразъемными соединениями для подвода СОЖ.
