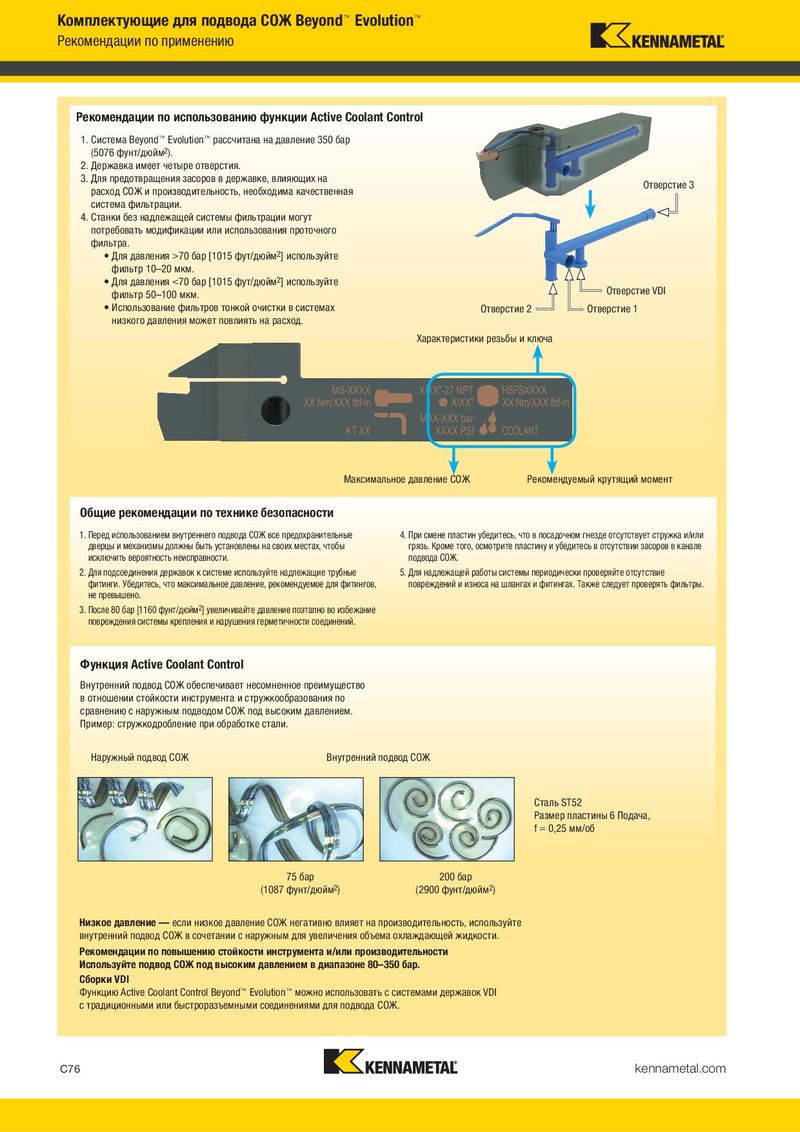

Комплектующие для подвода СОЖ Beyond™ Evolution™ Комплектующие для подвода СОЖ Beyond™ Evolution™ Рекомендации по применению Рекомендации по применению Рекомендации по использованию функции Active Coolant Control 1. Система Beyond™ Evolution™ рассчитана на давление 350 бар (5076 фунт/дюйм2). 2. Державка имеет четыре отверстия. 3. Для предотвращения засоров в державке, влияющих на Отверстие 3 расход СОЖ и производительность, необходима качественная система фильтрации. 4. Станки без надлежащей системы фильтрации могут потребовать модификации или использования проточного фильтра. • Для давления >70 бар [1015 фут/дюйм2] используйте фильтр 10–20 мкм. • Для давления <70 бар [1015 фут/дюйм2] используйте Поток СОЖ из адаптера VDI в державку фильтр 50–100 мкм. Отверстие VDI • Использование фильтров тонкой очистки в системах Отверстие 2 Отверстие 1 низкого давления может повлиять на расход. Отметка на державке должна оставаться в пределах Характеристики резьбы и ключа зоны подвода СОЖ в адаптере VDI. „ Техническая информация Максимальное давление СОЖ Рекомендуемый крутящий момент Общие рекомендации по технике безопасности Максимальное давление 80 бар 1. Перед использованием внутреннего подвода СОЖ все предохранительные 4. При смене пластин убедитесь, что в посадочном гнезде отсутствует стружка и/или дверцы и механизмы должны быть установлены на своих местах, чтобы грязь. Кроме того, осмотрите пластину и убедитесь в отсутствии засоров в канале исключить вероятность неисправности. подвода СОЖ. 2. Для подсоединения державок к системе используйте надлежащие трубные 5. Для надлежащей работы системы периодически проверяйте отсутствие фитинги. Убедитесь, что максимальное давление, рекомендуемое для фитингов, повреждений и износа на шлангах и фитингах. Также следует проверять фильтры. не превышено. 3. После 80 бар [1160 фунт/дюйм2] увеличивайте давление поэтапно во избежание Комплект наконечников поставляется в предварительно собранном виде. повреждения системы крепления и нарушения герметичности соединений. При использовании державки с внутренним подводом СОЖ наконечник можно закрыть только винтом М5 (входит в комплект поставки). Используйте герметик Loc Tite средней прочности или герметик для резьбовых соединений. Функция Active Coolant Control Внутренний подвод СОЖ обеспечивает несомненное преимущество в отношении стойкости инструмента и стружкообразования по Крутящий момент сравнению с наружным подводом СОЖ под высоким давлением. Адаптер Зона скольжения Макс. давление (прижимные винты) Пример: стружкодробление при обработке стали. VDI 30 22 мм 80 бар 20 Нм VDI 40 30 мм 80 бар 35 Нм Наружный подвод СОЖ Внутренний подвод СОЖ Комплекты запасных деталей Сопло PKGNLAL 1205M Сталь ST52 Размер пластины 6 Подача, Установочный прижимной винт, прижимная пластина, пружина См. в спецификации для каждого типа f = 0,25 мм/об 75 бар 200 бар (1087 фунт/дюйм2) (2900 фунт/дюйм2) Низкое давление — если низкое давление СОЖ негативно влияет на производительность, используйте внутренний подвод СОЖ в сочетании с наружным для увеличения объема охлаждающей жидкости. Рекомендации по повышению стойкости инструмента и/или производительности Используйте подвод СОЖ под высоким давлением в диапазоне 80–350 бар. Сборки VDI Функцию Active Coolant Control Beyond™ Evolution™ можно использовать с системами державок VDI с традиционными или быстроразъемными соединениями для подвода СОЖ. C76 kennametal.com kennametal.com C77
