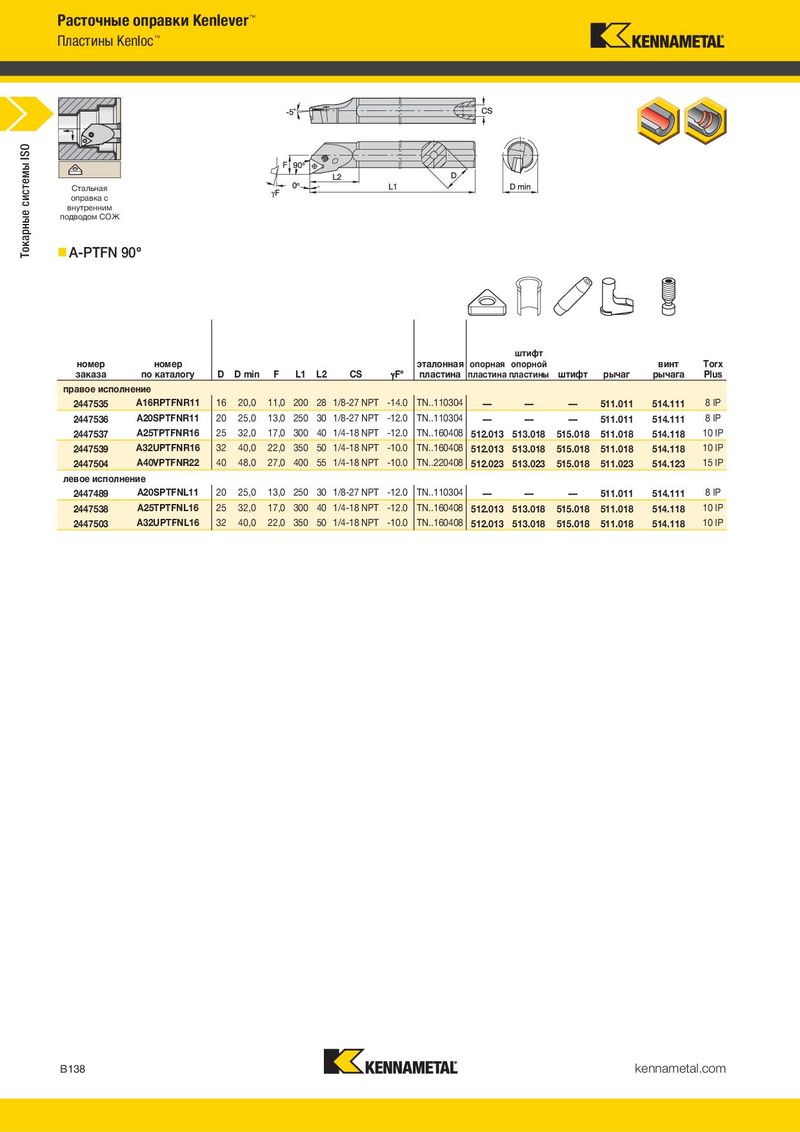

Расточные оправки Kenlever™ Картриджи Kenloc™
Стальная оправка с внутренним подводом СОЖ
A-PTFN 90° MTFN 90°
штифт
номер номер эталонная опорная опорной винт Torx
| заказа | по каталогу | D | D min | F | пластина F° CS L2 L1 пластина пластины | штифт | рычаг | рычага | Plus | |||
| правое исполнение | ||||||||||||
| A16RPTFNR11 | 16 | 20,0 | 11,0 200 28 1/8-27 NPT -14.0 TN..110304 | 8 IP | ||||||||
| 2447535 | — | — | — | 511.011 | 514.111 | |||||||
| 2447536 | A20SPTFNR11 | 20 | 25,0 | 13,0 250 30 1/8-27 NPT -12.0 TN..110304 | — | — | — | 511.011 | 514.111 | 8 IP | ||
| 2447537 | A25TPTFNR16 | 25 | 32,0 | 17,0 300 40 1/4-18 NPT -12.0 TN..160408 | 512.013 513.018 | 515.018 | 511.018 | 514.118 | 10 IP | |||
| 2447539 | A32UPTFNR16 | 32 | 40,0 | 22,0 350 50 1/4-18 NPT -10.0 TN..160408 | 512.013 513.018 | 515.018 | 511.018 | 514.118 | 10 IP | |||
| 2447504 | A40VPTFNR22 | 40 | 48,0 | 27,0 400 55 1/4-18 NPT -10.0 TN..220408 | 512.023 513.023 | 515.018 | 511.023 | 514.123 | 15 IP | |||
| левое исполнение | ||||||||||||
| 2447489 | A20SPTFNL11 | 20 | 25,0 | 13,0 250 30 1/8-27 NPT -12.0 TN..110304 | — | — | — | 511.011 | 514.111 | 8 IP | ||
| 2447538 | A25TPTFNL16 | 25 | 32,0 | 17,0 300 40 1/4-18 NPT -12.0 TN..160408 | 512.013 513.018 | 515.018 | 511.018 | 514.118 | 10 IP | |||
| 2447503 | A32UPTFNL16 | 32 | 40,0 | 22,0 350 50 1/4-18 NPT -10.0 TN..160408 | 512.013 513.018 | 515.018 | 511.018 | 514.118 | 10 IP |
номер номер эталонная
| заказа | по каталогу | D min | F | L1 | F° | P° | пластина | |
| правое исполнение | ||||||||
| 2078236 | MTFNR12CA16 | 50 | 20,0 | 55 | -9.0 | -5.0 | TN..160408/TN..332 | |
| 2074429 | MTFNR16CA16 | 60 | 25,0 | 63 | -9.0 | -5.0 | TN..160408/TN..332 | |
| 3330208 | MTFNR20CA22 | 70 | 25,0 | 70 | -9.0 | -5.0 | TN..220408/TN..432 | |
| левое исполнение | ||||||||
| 2057426 | MTFNL12CA16 | 50 | 20,0 | 55 | -9.0 | -5.0 | TN..160408/TN..332 | |
| 2193621 | MTFNL16CA16 | 60 | 25,0 | 63 | -9.0 | -5.0 | TN..160408/TN..332 | |
| 3330207 | MTFNL20CA22 | 70 | 25,0 | 70 | -9.0 | -5.0 | TN..220408/TN..432 |
Комплектующие
винт с потайной
радиальный осевой головкой и
| опорная | стопорный | шести- | винт | шести- | регулиро- | шести- | регулиро- | канавкой | шести- | |||||
| D min | пластина | штифт | гранник | прижим | клина | гранник вочный винт гранник | вочный винт | для СОЖ | гранник | шайба | ||||
| 50 | — | KLM33L | 2 мм | CKM34 | STCM38 | 2 мм | KUAM22 | 2 мм | KUAM31 | 191.406 | 4 мм | CSWM 060 050 | ||
| 60 | ITSN322 | KLM34L | 2 мм | CKM34 | STCM9 | 2 мм | KUAM25 | 2 мм | KUAM32 | 191.407 | 5 мм | CSWM 080 050 | ||
| 70 | ITSN433 | KLM46 | 2.5 мм | CKM35 | STCM37 | 2.5 мм | KUAM25 | 2.5 мм | KUAM32 | 191.407 | 5 мм | CSWM 080 050 |
| номер заказа | номер по каталогу | D | D min | F | L1 | L2 CS | �F° | эталонная пластина | опорная пластина | штифт опорной пластины | штифт | рычаг | винт рычага | Torx Plus |
| правое испо | лнение | |||||||||||||
| 2447535 | A16RPTFNR11 | 16 | 20,0 | 11,0 | 200 | 28 1/8-27 NPT | -14.0 | TN..110304 | — | — | — | 511.011 | 514.111 | 8 IP |
| 2447536 | A20SPTFNR11 | 20 | 25,0 | 13,0 | 250 | 30 1/8-27 NPT | -12.0 | TN..110304 | — | — | — | 511.011 | 514.111 | 8 IP |
| 2447537 | A25TPTFNR16 | 25 | 32,0 | 17,0 | 300 | 40 1/4-18 NPT | -12.0 | TN..160408 | 512.013 | 513.018 | 515.018 | 511.018 | 514.118 | 10 IP |
| 2447539 | A32UPTFNR16 | 32 | 40,0 | 22,0 | 350 | 50 1/4-18 NPT | -10.0 | TN..160408 | 512.013 | 513.018 | 515.018 | 511.018 | 514.118 | 10 IP |
| 2447504 | A40VPTFNR22 | 40 | 48,0 | 27,0 | 400 | 55 1/4-18 NPT | -10.0 | TN..220408 | 512.023 | 513.023 | 515.018 | 511.023 | 514.123 | 15 IP |
| левое испол | нение | |||||||||||||
| 2447489 | A20SPTFNL11 | 20 | 25,0 | 13,0 | 250 | 30 1/8-27 NPT | -12.0 | TN..110304 | — | — | — | 511.011 | 514.111 | 8 IP |
| 2447538 | A25TPTFNL16 | 25 | 32,0 | 17,0 | 300 | 40 1/4-18 NPT | -12.0 | TN..160408 | 512.013 | 513.018 | 515.018 | 511.018 | 514.118 | 10 IP |
| 2447503 | A32UPTFNL16 | 32 | 40,0 | 22,0 | 350 | 50 1/4-18 NPT | -10.0 | TN..160408 | 512.013 | 513.018 | 515.018 | 511.018 | 514.118 | 10 IP |
