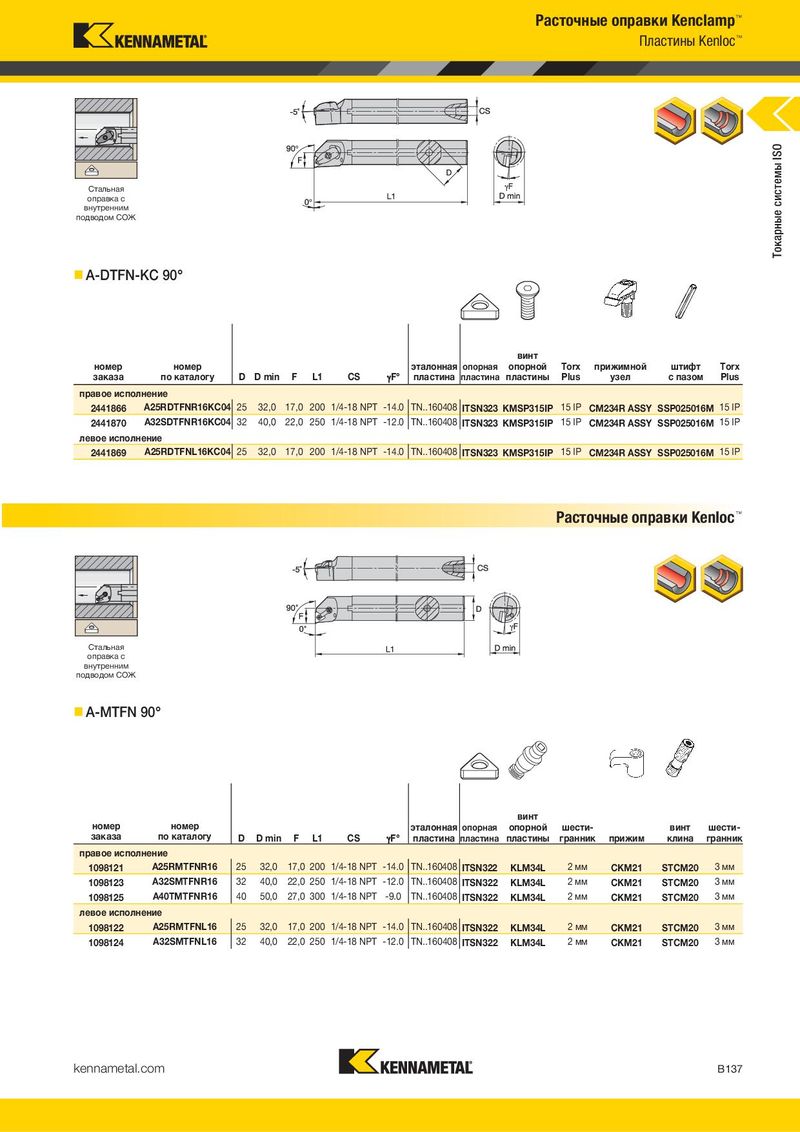

Основной каталог Kennametal невращающиеся инструменты - страница 159
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
Державки Wedgelock™ Расточные оправки Kenclamp™
Пластины Wedgelock Пластины Kenloc™
Стальная оправка с внутренним подводом СОЖ
MTJN 93° A-DTFN-KC 90°
штифт винт
| номер | номер | эталонная | опорная | опорной | прижимной | шести- | |||||
| заказа | по каталогу H | B | F | L1 | LH | пластина | пластина | пластины | узел | гранник | |
| правое исполнение | |||||||||||
| 1192350 | MTJNR2020K16H4 | 20 | 20 | 25,0 | 125 | 32,0 | TN..160408 | 512.125 | 513.125 | 551.125 | 3 мм |
| 1192352 | MTJNR2525M16H4 | 25 | 25 | 32,0 | 150 | 32,0 | TN..160408 | 512.125 | 513.125 | 551.125 | 3 мм |
| 1245000 | MTJNR2525M22H4 | 25 | 25 | 32,0 | 150 | 36,0 | TN..220408 | 512.126 | 513.126 | 551.126 | 3 мм |
| 1244998 | MTJNR3225P16H4 | 32 | 25 | 32,0 | 170 | 32,0 | TN..160408 | 512.125 | 513.125 | 551.125 | 3 мм |
| 1244999 | MTJNR3225P22H4 | 32 | 25 | 32,0 | 170 | 36,0 | TN..220408 | 512.126 | 513.126 | 551.126 | 3 мм |
| левое исполнение | |||||||||||
| 1244996 | MTJNL2020K16H4 | 20 | 20 | 25,0 | 125 | 32,0 | TN..160408 | 512.125 | 513.125 | 551.125 | 3 мм |
| 1245002 | MTJNL2525M16H4 | 25 | 25 | 32,0 | 150 | 32,0 | TN..160408 | 512.125 | 513.125 | 551.125 | 3 мм |
| 1245001 | MTJNL2525M22H4 | 25 | 25 | 32,0 | 150 | 36,0 | TN..220408 | 512.126 | 513.126 | 551.126 | 3 мм |
| 1244997 | MTJNL3225P16H4 | 32 | 25 | 32,0 | 170 | 32,0 | TN..160408 | 512.125 | 513.125 | 551.125 | 3 мм |
| номер | номер | эталонная опорная | опорной | Torx | прижимной | штифт | Torx | ||||
| заказа | по каталогу DDmin | F | F° CS L1 пластина | пластина пластины | Plus | узел с пазом | Plus | ||||
| правое исполнение | |||||||||||
| 2441866 | A25RDTFNR16KC04 | 25 | 32,0 | 17,0 200 1/4-18 NPT -14.0 TN..160408 ITSN323 KMSP315IP | 15 IP | CM234R ASSY SSP025016M 15 IP | |||||
| 2441870 | A32SDTFNR16KC04 | 32 | 40,0 | 22,0 250 1/4-18 NPT -12.0 TN..160408 ITSN323 KMSP315IP | 15 IP | CM234R ASSY SSP025016M 15 IP | |||||
| левое исполнение | |||||||||||
| 2441869 | A25RDTFNL16KC04 | 25 | 32,0 | 17,0 200 1/4-18 NPT -14.0 TN..160408 ITSN323 KMSP315IP | 15 IP | CM234R ASSY SSP025016M 15 IP | |||||
| Расточные оправки Kenloc™ |
Стальная оправка с внутренним подводом СОЖ
A-MTFN 90°
винт
| номер | номер | эталонная опорная | опорной | шести- | винт | шести- | |||||
| заказа | по каталогу | D | D min | F | F° CS L1 пластина | пластина пластины | гранник | прижим | клина | гранник | |
| правое исполнение | |||||||||||
| 1098121 | A25RMTFNR16 | 25 | 32,0 | 17,0 200 1/4-18 NPT -14.0 TN..160408 ITSN322 | KLM34L | 2 мм | CKM21 | STCM20 | 3 мм | ||
| 1098123 | A32SMTFNR16 | 32 | 40,0 | 22,0 250 1/4-18 NPT -12.0 TN..160408 ITSN322 | KLM34L | 2 мм | CKM21 | STCM20 | 3 мм | ||
| 1098125 | A40TMTFNR16 | 40 | 50,0 | 27,0 300 1/4-18 NPT -9.0 | TN..160408 ITSN322 | KLM34L | 2 мм | CKM21 | STCM20 | 3 мм | |
| левое исполнение | |||||||||||
| 1098122 | A25RMTFNL16 | 25 | 32,0 | 17,0 200 1/4-18 NPT -14.0 TN..160408 ITSN322 | KLM34L | 2 мм | CKM21 | STCM20 | 3 мм | ||
| 1098124 | A32SMTFNL16 | 32 | 40,0 | 22,0 250 1/4-18 NPT -12.0 TN..160408 ITSN322 | KLM34L | 2 мм | CKM21 | STCM20 | 3 мм |
