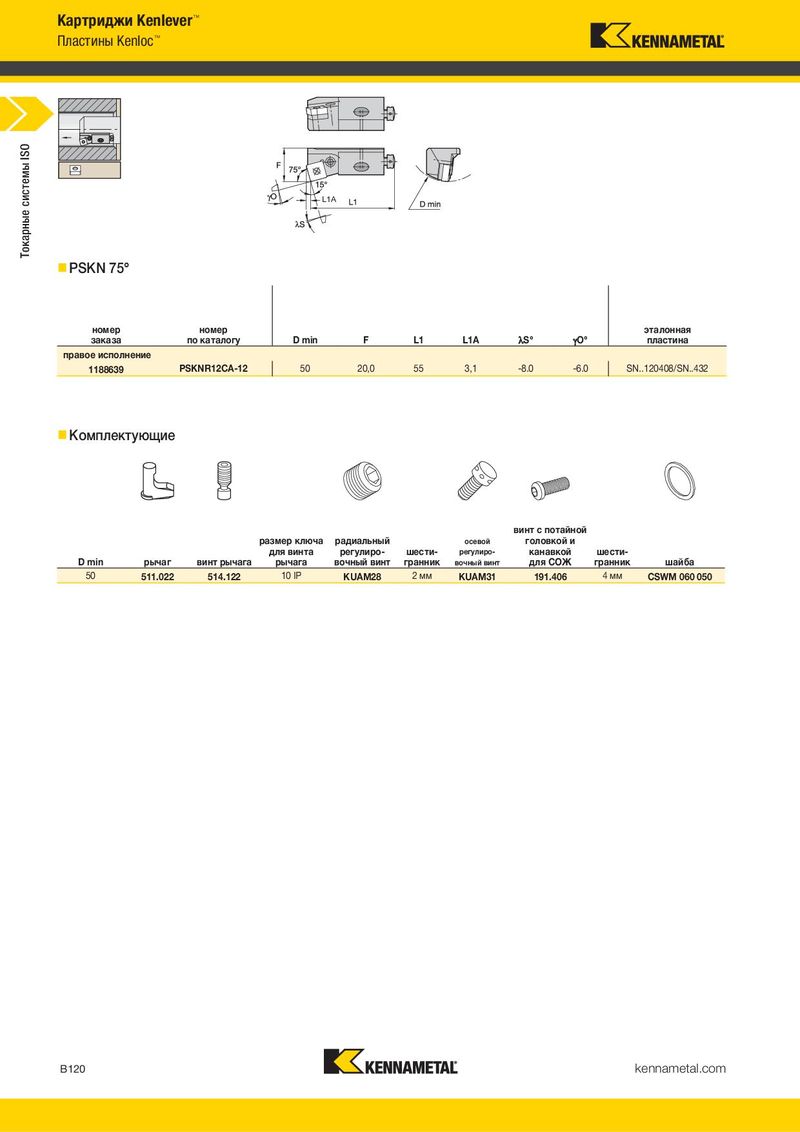

Картриджи Kenlever™ Картриджи Kenlever™
L1A
- PSKN 75°
- PSSN 45°
номер номер эталонная номер номер эталонная
| заказа | по каталогу | D min | F | L1 | L1A | S° | O° | пластина | заказа | по каталогу | D min | F | L1 | FA | L1A | S° | O° | P° | пластина |
| правое исполнение | правое исполнение | ||||||||||||||||||
| 1188639 | PSKNR12CA-12 | 50 | 20,0 | 55 | 3,1 | -8.0 | -6.0 | SN..120408/SN..432 | |||||||||||
| 1244455 | PSSNR12CA-12 | 50,0 | 20,0 | 47 | 8,7 | 8,3 | -10.0 | 0.0 | — | SN..120408/SN..432 | |||||||||
| левое исполнение | |||||||||||||||||||
| 1244452 | PSSNL12CA12 | 50,0 | 11,3 | 47 | 8,7 | 8,3 | 0.0 | 0.0 | -10.0 deg | SN..120408/SN..432 |
- Комплектующие
- Комплектующие
винт с потайной
| размер ключа | радиальный | осевой | головкой и | ||||||
| для винта | регулиро- | шести- | регулиро- | канавкой | шести- | ||||
| D min | рычаг | винт рычага | рычага | вочный винт | гранник | вочный винт | для СОЖ | гранник | |
| 50 | 511.022 | 514.122 | 10 IP | KUAM28 | 2 мм | KUAM31 | 191.406 | 4 мм |
шайба CSWM 060 050
винт с потайной
| размер ключа | радиальный | осевой | головкой и | |||||||||
| винт | для винта | регулиро- | шести- | регулиро- | канавкой | шести- | ||||||
| D min | рычаг | рычага | рычага | вочный винт | гранник | вочный винт | для СОЖ | гранник | шайба | |||
| 50 | 511.022 | 514.122 | 10 IP | KUAM28 | 2 мм | KUAM31 | 191.406 | 4 мм | CSWM 060 050 |
