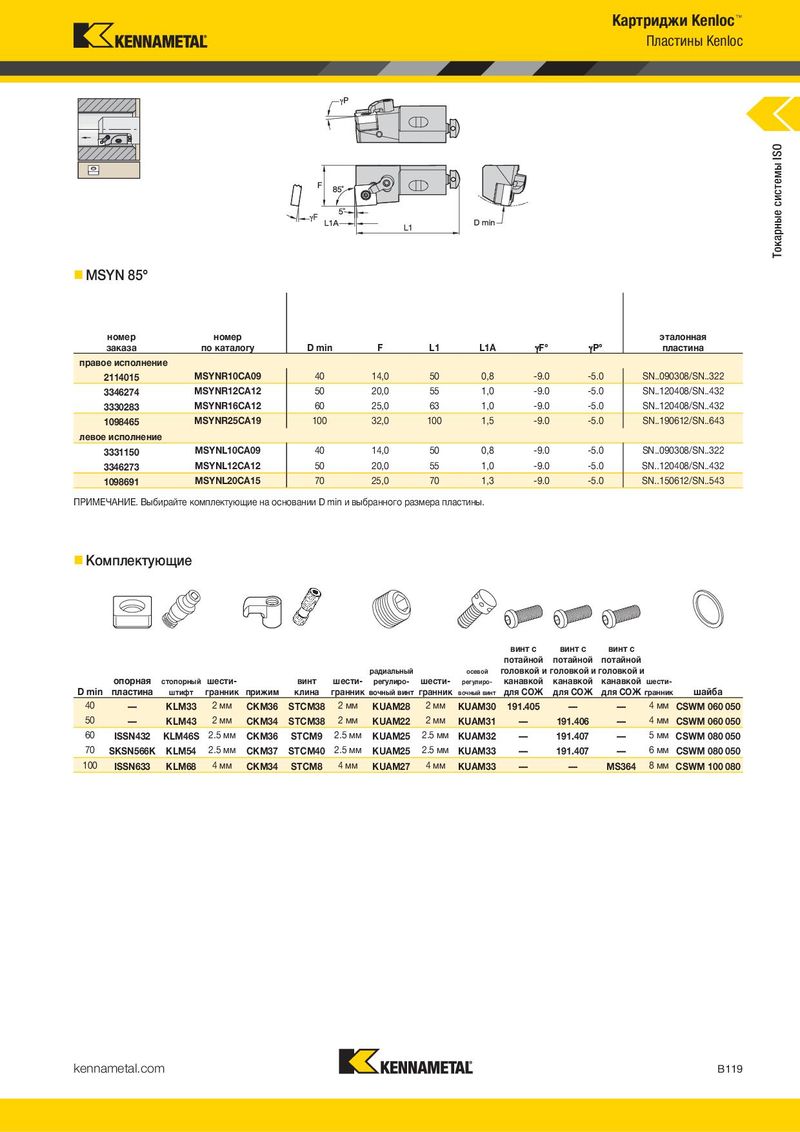

Основной каталог Kennametal невращающиеся инструменты - страница 141
Навигация
Цанги ER с внутренним охлаждением Kennametal 2024
Каталог Kennametal инновации 2019.1
Новинки Kennametal - весна 2026
Каталог Kennametal инновации 2020.2
Модульные инструментальные системы линейки KM4X Kennametal 2017
Сверла со сменными пластинами линейки Drill Fix PRO Kennametal 2024
- MSTN 60°
- MSYN 85°
эталонная номер номер эталонная
| номер заказа | номер по каталогу | D min | F | L1 | FA | S° | O° | пластина заказа | по каталогу | D min | F | L1 | L1A | F° | P° | пластина | |
| правое исполнение | правое исполнение | ||||||||||||||||
| 3331149 | MSTNR10CA09 | 40,0 | 9,0 | 50 | 13,3 | -11.0 | 0.0 | SN..090308/SN..322 | 2114015 | MSYNR10CA09 | 40 | 14,0 | 50 | 0,8 | -9.0 | -5.0 | SN..090308/SN..322 |
| 2074904 | MSTNR12CA12 | 50,0 | 13,0 | 55 | 5,9 | -11.0 | 0.0 | SN..120408/SN..432 | 3346274 | MSYNR12CA12 | 50 | 20,0 | 55 | 1,0 | -9.0 | -5.0 | SN..120408/SN..432 |
| 3330283 | MSYNR16CA12 | 60 | 25,0 | 63 | 1,0 | -9.0 | -5.0 | SN..120408/SN..432 | |||||||||
| 1098465 | MSYNR25CA19 | 100 | 32,0 | 100 | 1,5 | -9.0 | -5.0 | SN..190612/SN..643 |
левое исполнение
- Комплектующие
| 3331150 | MSYNL10CA09 | 40 | 14,0 | 50 | 0,8 | -9.0 | -5.0 | SN..090308/SN..322 |
| 3346273 | MSYNL12CA12 | 50 | 20,0 | 55 | 1,0 | -9.0 | -5.0 | SN..120408/SN..432 |
| 1098691 | MSYNL20CA15 | 70 | 25,0 | 70 | 1,3 | -9.0 | -5.0 | SN..150612/SN..543 |
ПРИМЕЧАНИЕ. Выбирайте комплектующие на основании D min и выбранного размера пластины.
винт с винт с
| радиальный | осевой | потайной | потайной | | |||||||||
| регулиро- | регулиро- головкой и головкой и | Комплектующие | |||||||||||
| стопорный | шести- | шести- | вочный | шести- | вочный | канавкой | канавкой | шести- | |||||
| D min | штифт | гранник | прижим винт клина | гранник | винт | гранник | винт | для СОЖ | для СОЖ | гранник | шайба | ||
| 40 | KLM33 | 2 мм | CKM36 | STCM38 | 2 мм | KUAM28 | 2 мм | KUAM30 | 191.405 | — 4 мм | CSWM 060 050 | ||
| 50 | KLM43 | 2 мм | CKM34 | STCM38 | 2 мм | KUAM22 | 2 мм | KUAM31 | — 191.406 | 4 мм | CSWM 060 050 |
| винт с | винт с | винт с |
| потайной | потайной | потайной |
| номер заказа | номер по каталогу | D min | F | L1 | L1A | �F° | �P° | эталонная пластина |
| правое исполнение | ||||||||
| 2114015 | MSYNR10CA09 | 40 | 14,0 | 50 | 0,8 | -9.0 | -5.0 | SN..090308/SN..322 |
| 3346274 | MSYNR12CA12 | 50 | 20,0 | 55 | 1,0 | -9.0 | -5.0 | SN..120408/SN..432 |
| 3330283 | MSYNR16CA12 | 60 | 25,0 | 63 | 1,0 | -9.0 | -5.0 | SN..120408/SN..432 |
| 1098465 | MSYNR25CA19 | 100 | 32,0 | 100 | 1,5 | -9.0 | -5.0 | SN..190612/SN..643 |
| левое исполнение | ||||||||
| 3331150 | MSYNL10CA09 | 40 | 14,0 | 50 | 0,8 | -9.0 | -5.0 | SN..090308/SN..322 |
| 3346273 | MSYNL12CA12 | 50 | 20,0 | 55 | 1,0 | -9.0 | -5.0 | SN..120408/SN..432 |
| 1098691 | MSYNL20CA15 | 70 | 25,0 | 70 | 1,3 | -9.0 | -5.0 | SN..150612/SN..543 |
