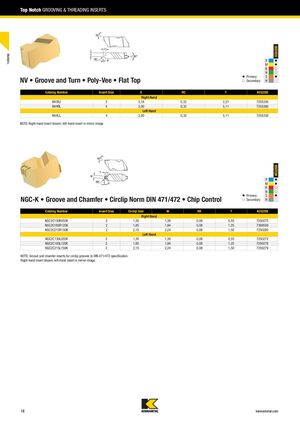

Top Notch - Пазовые и нарезные пластины
NV • Нарезание канавок и обточка • Поликлиновой профиль • Плоская вершина
| Каталожный номер | Размер пластины | E | RC | T | KCU25B |
|---|---|---|---|---|---|
| Для правого хода | |||||
| NV3RJ | 3 | 3,18 | 0,32 | 2,21 | 7255336 |
| NV4RL | 4 | 3,00 | 0,32 | 5,11 | 7255380 |
| Для левого хода | |||||
| NV4LL | 4 | 3,00 | 0,32 | 5,11 | 7255338 |
Примечание: Показана пластина для правого хода; пластина для левого хода является её зеркальным отображением.
NGC-K • Нарезание канавок и скругление • Стопорные кольца по DIN 471/472 • Управление стружкой
| Каталожный номер | Размер пластины | Размер стопорного кольца | W | RR | T | KCU25B |
|---|---|---|---|---|---|---|
| Для правого хода | ||||||
| NGC2C130R055K | 2 | 1,30 | 1,39 | 0,08 | 0,55 | 7250275 |
| NGC2C185R125K | 2 | 1,85 | 1,94 | 0,08 | 1,25 | 7369559 |
| NGC2C215R150K | 2 | 2,15 | 2,24 | 0,08 | 1,50 | 7250280 |
| Для левого хода | ||||||
| NGC2C130L055K | 2 | 1,30 | 1,39 | 0,08 | 0,55 | 7250272 |
| NGC2C185L125K | 2 | 1,85 | 1,94 | 0,08 | 1,25 | 7250278 |
| NGC2C215L150K | 2 | 2,15 | 2,24 | 0,08 | 1,50 | 7250279 |
Примечание: Пластины для нарезания канавок и скругления под стопорные кольца по ГОСТ/DIN 471/472. Показана пластина для правого хода; пластина для левого хода является её зеркальным отображением.
