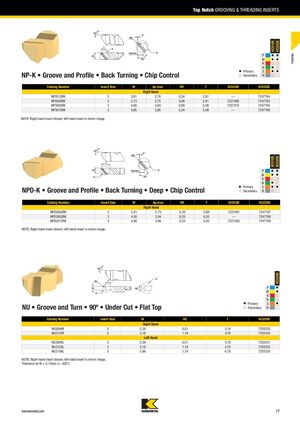

Top Notch - Пазовые и нарезные пластины

NP-K • Нарезание канавок и профилирование • Задняя обточка • Управление стружкой

Каталожный номер Размер пластины W Ap max RR T KCU10B KCU25B
Для правого хода
NP2012RK 2 3,81 2,78 0,34 2,81 — 7247764
NP2002RK 2 3,73 2,75 0,09 2,81 7227468 7247763
NP3002RK 3 4,88 3,84 0,09 5,08 7227470 7247765
NP3012RK 3 4,95 3,86 0,34 5,08 — 7247766

Примечание: Показана пластина для правого хода; пластина для левого хода является её зеркальным отображением.

NPD-K • Нарезание канавок и профилирование • Задняя обточка • Глубокое пазование • Управление стружкой

Каталожный номер Размер пластины W Ap max RR T KCU10B KCU25B
Для правого хода
NPD2002RK 2 3,81 2,75 0,25 5,08 7227481 7247767
NPD3002RK 3 4,95 3,84 0,25 6,35 — 7247768
NPD3012RK 3 4,90 3,86 0,25 6,35 7227482 7247769

Примечание: Показана пластина для правого хода; пластина для левого хода является её зеркальным отображением.

NU • Нарезание канавок и обточка • 90° • Подрезка • Плоская вершина

Каталожный номер Размер пластины W RC T KCU25B
Для правого хода
NU3094R 3 2,39 0,51 3,18 7255332
NU3125R 3 3,18 1,19 4,78 7255334
Для левого хода
NU3094L 3 2,39 0,51 3,18 7255331
NU3125L 3 3,18 1,19 4,78 7255333
NU3156L 3 3,96 1,19 4,78 7255335

Примечание: Показана пластина для правого хода; пластина для левого хода является её зеркальным отображением. Допуск на W ± 0,13 мм (± 0,005").
