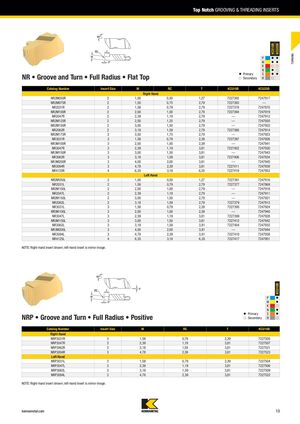

Top Notch - Пазовые и нарезные пластины
NR • Нарезание канавок и обточка • Полный радиус • Плоская вершина
| Каталожный номер | Размер пластины | W | RC | T | KCU10B | KCU25B |
|---|---|---|---|---|---|---|
| Для правого хода | ||||||
| NR2M050R | 2 | 1,00 | 0,50 | 1,27 | 7227392 | 7247917 |
| NR2M075R | 2 | 1,50 | 0,75 | 2,79 | 7227393 | — |
| NR2031R | 2 | 1,58 | 0,79 | 2,79 | 7227378 | 7247870 |
| NR2M100R | 2 | 2,00 | 1,00 | 2,79 | 7227394 | 7247919 |
| NR2047R | 2 | 2,39 | 1,19 | 2,79 | — | 7247912 |
| NR2M125R | 2 | 2,50 | 1,25 | 2,79 | — | 7247920 |
| NR2M150R | 2 | 3,00 | 1,50 | 2,79 | — | 7247922 |
| NR2062R | 2 | 3,18 | 1,59 | 2,79 | 7227380 | 7247914 |
| NR2M175R | 2 | 3,50 | 1,75 | 2,79 | — | 7247923 |
| NR3031R | 3 | 1,58 | 0,79 | 2,39 | 7227397 | 7247926 |
| NR3M100R | 3 | 2,00 | 1,00 | 2,39 | — | 7247941 |
| NR3047R | 3 | 2,39 | 1,19 | 3,81 | 7227402 | 7247930 |
| NR3M150R | 3 | 3,00 | 1,50 | 3,81 | — | 7247943 |
| NR3062R | 3 | 3,18 | 1,59 | 3,81 | 7227406 | 7247934 |
| NR3M200R | 3 | 4,00 | 2,00 | 3,81 | — | 7247945 |
| NR3094R | 3 | 4,78 | 2,39 | 3,81 | 7227411 | 7247939 |
| NR4125R | 4 | 6,35 | 3,18 | 6,35 | 7227419 | 7247953 |
| Для левого хода | ||||||
| NR2M050L | 2 | 1,00 | 0,50 | 1,27 | 7227391 | 7247916 |
| NR2031L | 2 | 1,58 | 0,79 | 2,79 | 7227377 | 7247869 |
| NR2M100L | 2 | 2,00 | 1,00 | 2,79 | — | 7247918 |
| NR2047L | 2 | 2,39 | 1,19 | 2,79 | — | 7247911 |
| NR2M150L | 2 | 3,00 | 1,50 | 2,79 | — | 7247921 |
| NR2062L | 2 | 3,18 | 1,59 | 2,79 | 7227379 | 7247913 |
| NR3031L | 3 | 1,58 | 0,79 | 2,39 | 7227395 | 7247924 |
| NR3M100L | 3 | 2,00 | 1,00 | 2,39 | — | 7247940 |
| NR3047L | 3 | 2,39 | 1,19 | 3,81 | 7227399 | 7247928 |
| NR3M150L | 3 | 3,00 | 1,50 | 3,81 | 7227412 | 7247942 |
| NR3062L | 3 | 3,18 | 1,59 | 3,81 | 7227404 | 7247932 |
| NR3M200L | 3 | 4,00 | 2,00 | 3,81 | — | 7247944 |
| NR3094L | 3 | 4,78 | 2,39 | 3,81 | 7227410 | 7247938 |
| NR4125L | 4 | 6,35 | 3,18 | 6,35 | 7227417 | 7247951 |
Примечание: Показана пластина для правого хода; пластина для левого хода является её зеркальным отображением.
NRP • Нарезание канавок и обточка • Полный радиус • Положительный угол
| Каталожный номер | Размер пластины | W | RC | T | KCU10B |
|---|---|---|---|---|---|
| Для правого хода | |||||
| NRP3031R | 3 | 1,58 | 0,79 | 2,39 | 7227505 |
| NRP3047R | 3 | 2,39 | 1,19 | 3,81 | 7227507 |
| NRP3062R | 3 | 3,18 | 1,59 | 3,81 | 7227521 |
| NRP3094R | 3 | 4,78 | 2,39 | 3,81 | 7227523 |
| Для левого хода | |||||
| NRP3031L | 3 | 1,58 | 0,79 | 2,39 | 7227504 |
| NRP3047L | 3 | 2,39 | 1,19 | 3,81 | 7227506 |
| NRP3062L | 3 | 3,18 | 1,59 | 3,81 | 7227509 |
| NRP3094L | 3 | 4,78 | 2,39 | 3,81 | 7227522 |
Примечание: Показана пластина для правого хода; пластина для левого хода является её зеркальным отображением.
