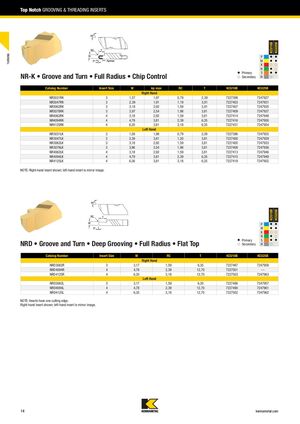

Top Notch - Пазовые и нарезные пластины

NR-K • Нарезание канавок и обточка • Полный радиус • Управление стружкой

Каталожный номер Размер пластины W Ap max RC T KCU10B KCU25B
Для правого хода
NR3031RK 3 1,57 1,97 0,79 2,39 7227398 7247927
NR3047RK 3 2,39 1,91 1,19 3,81 7227403 7247931
NR3062RK 3 3,18 2,92 1,59 3,81 7227407 7247935
NR3078RK 3 3,97 2,54 1,98 3,81 7227409 7247937
NR4062RK 4 3,18 2,92 1,59 3,81 7227414 7247948
NR4094RK 4 4,79 3,81 2,39 6,35 7227416 7247950
NR4125RK 4 6,35 3,81 3,18 6,35 7227431 7247954
Для левого хода
NR3031LK 3 1,58 1,98 0,79 2,39 7227396 7247925
NR3047LK 3 2,39 3,81 1,20 3,81 7227400 7247929
NR3062LK 3 3,18 2,92 1,59 3,81 7227405 7247933
NR3078LK 3 3,96 2,54 1,98 3,81 7227408 7247936
NR4062LK 4 3,18 2,92 1,59 3,81 7227413 7247946
NR4094LK 4 4,79 3,81 2,39 6,35 7227415 7247949
NR4125LK 4 6,36 3,81 3,18 6,35 7227418 7247952

Примечание: Показана пластина для правого хода; пластина для левого хода является её зеркальным отображением.

NRD • Нарезание канавок и обточка • Глубокое пазование • Полный радиус • Плоская вершина

Каталожный номер Размер пластины W RC T KCU10B KCU25B
Для правого хода
NRD3062R 3 3,17 1,59 6,35 7227487 7247958
NRD4094R 4 4,78 2,39 12,70 7227501 —
NRD4125R 4 6,35 3,18 12,70 7227503 7247963
Для левого хода
NRD3062L 3 3,17 1,59 6,35 7227486 7247957
NRD4094L 4 4,78 2,39 12,70 7227490 7247961
NRD4125L 4 6,35 3,18 12,70 7227502 7247962

Примечание: Пластины имеют один режущий край. Показана пластина для правого хода; пластина для левого хода является её зеркальным отображением.
