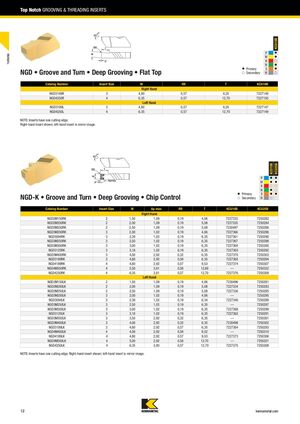

Top Notch - Пазовые и нарезные пластины
NGD • Нарезание канавок и обточка • Глубокое пазование • Плоская вершина
| Каталожный номер | Размер пластины | W | RR | T | KCU10B |
|---|---|---|---|---|---|
| Для правого хода | |||||
| NGD3189R | 3 | 4,80 | 0,57 | 6,35 | 7227148 |
| NGD4250R | 4 | 6,35 | 0,57 | 12,70 | 7227150 |
| Для левого хода | |||||
| NGD3189L | 3 | 4,80 | 0,57 | 6,35 | 7227147 |
| NGD4250L | 4 | 6,35 | 0,57 | 12,70 | 7227149 |
Примечание: Пластины имеют один режущий край. Показана пластина для правого хода; пластина для левого хода является её зеркальным отображением.
NGD-K • Нарезание канавок и обточка • Глубокое пазование • Управление стружкой
| Каталожный номер | Размер пластины | W | Ap max | RR | T | KCU10B | KCU25B |
|---|---|---|---|---|---|---|---|
| Для правого хода | |||||||
| NGD2M150RK | 2 | 1,50 | 1,09 | 0,19 | 4,06 | 7227333 | 7250282 |
| NGD2M200RK | 2 | 2,00 | 1,09 | 0,19 | 5,08 | 7227335 | 7250284 |
| NGD2M250RK | 2 | 2,50 | 1,09 | 0,19 | 5,08 | 7230497 | 7250286 |
| NGD3M200RK | 3 | 2,00 | 1,02 | 0,19 | 4,06 | 7227366 | 7250296 |
| NGD3094RK | 3 | 2,39 | 1,02 | 0,19 | 6,35 | 7227361 | 7250290 |
| NGD3M250RK | 3 | 2,50 | 1,02 | 0,19 | 6,35 | 7227367 | 7250298 |
| NGD3M300RK | 3 | 3,00 | 1,02 | 0,19 | 6,35 | 7227369 | 7250300 |
| NGD3125RK | 3 | 3,18 | 1,02 | 0,19 | 6,35 | 7227363 | 7250292 |
| NGD3M400RK | 3 | 4,00 | 2,92 | 0,32 | 6,35 | 7227370 | 7250303 |
| NGD3189RK | 3 | 4,80 | 2,92 | 0,58 | 6,35 | 7227365 | 7250294 |
| NGD4189RK | 4 | 4,80 | 2,92 | 0,57 | 9,53 | 7227374 | 7250307 |
| NGD4M550RK | 4 | 5,50 | 3,81 | 0,58 | 12,69 | — | 7250322 |
| NGD4250RK | 4 | 6,35 | 3,81 | 0,57 | 12,70 | 7227376 | 7250309 |
| Для левого хода | |||||||
| NGD2M150LK | 2 | 1,50 | 1,09 | 0,19 | 4,06 | 7230496 | 7250281 |
| NGD2M200LK | 2 | 2,00 | 1,09 | 0,19 | 5,08 | 7227334 | 7250283 |
| NGD2M250LK | 2 | 2,50 | 1,09 | 0,19 | 5,08 | 7227336 | 7250285 |
| NGD3M200LK | 3 | 2,00 | 1,02 | 0,19 | 4,06 | — | 7250295 |
| NGD3094LK | 3 | 2,39 | 1,02 | 0,19 | 6,34 | 7227340 | 7250289 |
| NGD3M250LK | 3 | 2,50 | 1,02 | 0,19 | 6,35 | — | 7250297 |
| NGD3M300LK | 3 | 3,00 | 1,02 | 0,19 | 6,35 | 7227368 | 7250299 |
| NGD3125LK | 3 | 3,18 | 1,02 | 0,19 | 6,35 | 7227362 | 7250291 |
| NGD3M350LK | 3 | 3,50 | 2,92 | 0,32 | 6,35 | — | 7250301 |
| NGD3M400LK | 3 | 4,00 | 2,92 | 0,32 | 6,35 | 7230498 | 7250302 |
| NGD3189LK | 3 | 4,80 | 2,92 | 0,57 | 6,35 | 7227364 | 7250293 |
| NGD4M400LK | 4 | 4,00 | 2,92 | 0,58 | 9,52 | — | 7250310 |
| NGD4189LK | 4 | 4,80 | 2,92 | 0,57 | 9,53 | 7227373 | 7250306 |
| NGD4M500LK | 4 | 5,00 | 2,92 | 0,58 | 12,70 | — | 7250321 |
| NGD4250LK | 4 | 6,35 | 3,80 | 0,57 | 12,70 | 7227375 | 7250308 |
Примечание: Пластины имеют один режущий край. Показана пластина для правого хода; пластина для левого хода является её зеркальным отображением.
