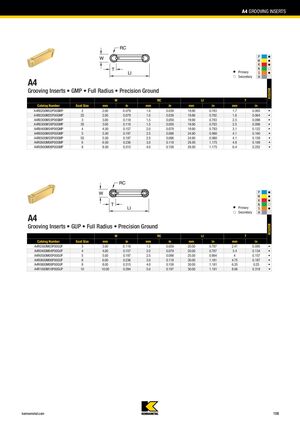

A4 Пластины для нарезки канавок
Пластины для нарезки канавок • GMP • Полнорадиусные • Точно шлифованные
| Номер по каталогу | Размер посадочного места | W | RC | LI | T | KCU25B | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | |||
| A4R0200M02P00GMP | 2 | 2.00 | 0.079 | 1.0 | 0.039 | 19.90 | 0.783 | 1.7 | 0.065 | • |
| A4R0200M2SP00GMP | 2S | 2.00 | 0.079 | 1.0 | 0.039 | 19.86 | 0.782 | 1.6 | 0.064 | • |
| A4R0300M03P00GMP | 3 | 3.00 | 0.118 | 1.5 | 0.059 | 19.90 | 0.783 | 2.5 | 0.098 | • |
| A4R0300M3SP00GMP | 3S | 3.00 | 0.118 | 1.5 | 0.059 | 19.90 | 0.783 | 2.5 | 0.098 | • |
| A4R0400M04P00GMP | 4 | 4.00 | 0.157 | 2.0 | 0.079 | 19.90 | 0.783 | 3.1 | 0.122 | • |
| A4R0500M05P00GMP | 5 | 5.00 | 0.197 | 2.5 | 0.098 | 24.90 | 0.980 | 4.1 | 0.160 | • |
| A4R0500M5SP00GMP | 5S | 5.00 | 0.197 | 2.5 | 0.098 | 24.90 | 0.980 | 4.1 | 0.159 | • |
| A4R0600M06P00GMP | 6 | 6.00 | 0.236 | 3.0 | 0.118 | 29.85 | 1.175 | 4.8 | 0.189 | • |
| A4R0800M08P00GMP | 8 | 8.00 | 0.315 | 4.0 | 0.158 | 29.85 | 1.175 | 6.4 | 0.252 | • |
Пластины для нарезки канавок • GUP • Полнорадиусные • Точно шлифованные
| Номер по каталогу | Размер посадочного места | W | RC | LI | T | KCU25B | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | |||
| A4R0300M03P00GUP | 3 | 3.00 | 0.118 | 1.5 | 0.059 | 20.00 | 0.787 | 2.41 | 0.095 | • |
| A4R0400M04P00GUP | 4 | 4.00 | 0.157 | 2.0 | 0.079 | 20.00 | 0.787 | 3.4 | 0.134 | • |
| A4R0500M05P00GUP | 5 | 5.00 | 0.197 | 2.5 | 0.098 | 25.00 | 0.984 | 4 | 0.157 | • |
| A4R0600M06P00GUP | 6 | 6.00 | 0.236 | 3.0 | 0.118 | 30.00 | 1.181 | 4.75 | 0.187 | • |
| A4R0800M08P00GUP | 8 | 8.00 | 0.315 | 4.0 | 0.158 | 30.00 | 1.181 | 6.35 | 0.25 | • |
| A4R1000M10P00GUP | 10 | 10.00 | 0.394 | 5.0 | 0.197 | 30.00 | 1.181 | 8.06 | 0.318 | • |
