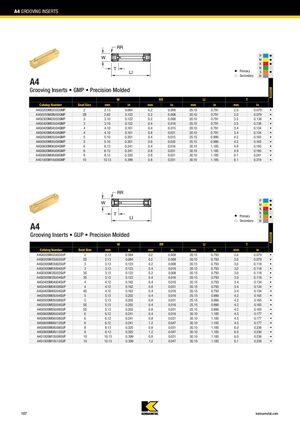

A4 Пластины для нарезки канавок
Пластины для нарезки канавок • GMP • Точно спрессованные
| Номер по каталогу | Размер посадочного места | W | RR | LI | T | KCU25B | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | |||
| A4G0205M02U02GMP | 2 | 2.13 | 0.084 | 0.2 | 0.008 | 20.10 | 0.791 | 2.0 | 0.079 | • |
| A4G0255M2BU02GMP | 2B | 2.62 | 0.103 | 0.2 | 0.008 | 20.10 | 0.791 | 2.0 | 0.079 | • |
| A4G0305M03U02GMP | 3 | 3.10 | 0.122 | 0.2 | 0.008 | 20.10 | 0.791 | 3.5 | 0.138 | • |
| A4G0305M03U04GMP | 3 | 3.10 | 0.122 | 0.4 | 0.016 | 20.10 | 0.791 | 3.5 | 0.138 | • |
| A4G0405M04U04GMP | 4 | 4.10 | 0.161 | 0.4 | 0.015 | 20.10 | 0.791 | 3.4 | 0.134 | • |
| A4G0405M04U08GMP | 4 | 4.10 | 0.161 | 0.8 | 0.031 | 20.10 | 0.791 | 3.4 | 0.134 | • |
| A4G0505M05U04GMP | 5 | 5.10 | 0.201 | 0.4 | 0.015 | 25.15 | 0.990 | 4.2 | 0.165 | • |
| A4G0505M05U08GMP | 5 | 5.10 | 0.201 | 0.8 | 0.032 | 25.15 | 0.990 | 4.2 | 0.165 | • |
| A4G0605M06U04GMP | 6 | 6.13 | 0.241 | 0.4 | 0.016 | 30.10 | 1.185 | 4.9 | 0.193 | • |
| A4G0605M06U08GMP | 6 | 6.13 | 0.241 | 0.8 | 0.031 | 30.10 | 1.185 | 4.9 | 0.193 | • |
| A4G0805M08U08GMP | 8 | 8.13 | 0.320 | 0.8 | 0.031 | 30.10 | 1.185 | 6.1 | 0.241 | • |
| A4G1005M10U08GMP | 10 | 10.13 | 0.399 | 0.8 | 0.031 | 30.10 | 1.185 | 8.1 | 0.319 | • |
Пластины для нарезки канавок • GUP • Точно спрессованные
| Номер по каталогу | Размер посадочного места | W | RR | LI | T | KCU25B | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | |||
| A4G0205M02U02GUP | 2 | 2.13 | 0.084 | 0.2 | 0.008 | 20.15 | 0.793 | 2.0 | 0.079 | • |
| A4G0205M2SU02GUP | 2S | 2.13 | 0.084 | 0.2 | 0.008 | 20.15 | 0.793 | 2.0 | 0.079 | • |
| A4G0305M03U02GUP | 3 | 3.13 | 0.123 | 0.2 | 0.008 | 20.15 | 0.793 | 3.0 | 0.118 | • |
| A4G0305M03U04GUP | 3 | 3.13 | 0.123 | 0.4 | 0.016 | 20.15 | 0.793 | 3.0 | 0.118 | • |
| A4G0305M3SU02GUP | 3S | 3.13 | 0.123 | 0.2 | 0.008 | 20.15 | 0.793 | 3.0 | 0.118 | • |
| A4G0305M3SU04GUP | 3S | 3.13 | 0.123 | 0.4 | 0.016 | 20.15 | 0.793 | 3.0 | 0.118 | • |
| A4G0405M04U04GUP | 4 | 4.12 | 0.162 | 0.4 | 0.016 | 20.15 | 0.793 | 3.4 | 0.134 | • |
| A4G0405M04U08GUP | 4 | 4.12 | 0.162 | 0.8 | 0.031 | 20.15 | 0.793 | 3.4 | 0.134 | • |
| A4G0405M4SU04GUP | 4S | 4.12 | 0.162 | 0.4 | 0.016 | 20.15 | 0.793 | 3.4 | 0.134 | • |
| A4G0505M05U04GUP | 5 | 5.13 | 0.202 | 0.4 | 0.016 | 25.15 | 0.990 | 4.2 | 0.165 | • |
| A4G0505M05U08GUP | 5 | 5.13 | 0.202 | 0.8 | 0.031 | 25.15 | 0.990 | 4.2 | 0.165 | • |
| A4G0505M5SU04GUP | 5S | 5.13 | 0.202 | 0.4 | 0.016 | 25.15 | 0.990 | 4.2 | 0.165 | • |
| A4G0505M5SU08GUP | 5S | 5.13 | 0.202 | 0.8 | 0.031 | 25.15 | 0.990 | 4.2 | 0.165 | • |
| A4G0605M06U04GUP | 6 | 6.12 | 0.241 | 0.4 | 0.016 | 30.10 | 1.185 | 4.5 | 0.177 | • |
| A4G0605M06U08GUP | 6 | 6.12 | 0.241 | 0.8 | 0.031 | 30.10 | 1.185 | 4.5 | 0.177 | • |
| A4G0605M06U12GUP | 6 | 6.12 | 0.241 | 1.2 | 0.047 | 30.10 | 1.185 | 4.5 | 0.177 | • |
| A4G0805M08U08GUP | 8 | 8.13 | 0.320 | 0.8 | 0.031 | 30.10 | 1.185 | 6.0 | 0.236 | • |
| A4G0805M08U12GUP | 8 | 8.13 | 0.320 | 1.2 | 0.047 | 30.10 | 1.185 | 6.0 | 0.236 | • |
| A4G1005M10U08GUP | 10 | 10.13 | 0.399 | 0.8 | 0.031 | 30.10 | 1.185 | 6.0 | 0.236 | • |
| A4G1005M10U12GUP | 10 | 10.13 | 0.399 | 1.2 | 0.047 | 30.10 | 1.185 | 6.1 | 0.238 | • |
