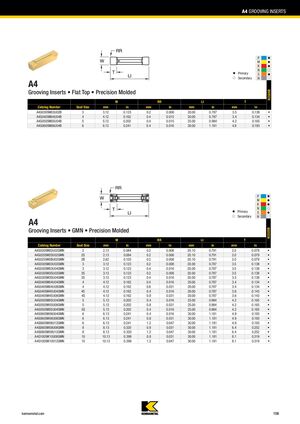

A4 Пластины для нарезки канавок
Пластины для нарезки канавок • С плоской вершиной • Точно спрессованные
| Номер по каталогу | Размер посадочного места | W | RR | LI | T | KCU25B | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | |||
| A4G0305M03U02B | 3 | 3.12 | 0.123 | 0.2 | 0.008 | 20.00 | 0.787 | 3.5 | 0.138 | • |
| A4G0405M04U04B | 4 | 4.12 | 0.162 | 0.4 | 0.015 | 20.00 | 0.787 | 3.4 | 0.134 | • |
| A4G0505M05U04B | 5 | 5.12 | 0.202 | 0.4 | 0.015 | 25.00 | 0.984 | 4.2 | 0.165 | • |
| A4G0605M06U04B | 6 | 6.13 | 0.241 | 0.4 | 0.016 | 30.00 | 1.181 | 4.9 | 0.193 | • |
Пластины для нарезки канавок • GMN • Точно спрессованные
| Номер по каталогу | Размер посадочного места | W | RR | LI | T | KCU25B | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | |||
| A4G0205M02U02GMN | 2 | 2.13 | 0.084 | 0.2 | 0.008 | 20.10 | 0.791 | 2.0 | 0.079 | • |
| A4G0205M2SU02GMN | 2S | 2.13 | 0.084 | 0.2 | 0.008 | 20.10 | 0.791 | 2.0 | 0.079 | • |
| A4G0255M2BU02GMN | 2B | 2.62 | 0.103 | 0.2 | 0.008 | 20.10 | 0.791 | 2.0 | 0.079 | • |
| A4G0305M03U02GMN | 3 | 3.12 | 0.123 | 0.2 | 0.008 | 20.00 | 0.787 | 3.5 | 0.138 | • |
| A4G0305M03U04GMN | 3 | 3.12 | 0.123 | 0.4 | 0.016 | 20.00 | 0.787 | 3.5 | 0.138 | • |
| A4G0305M3SU02GMN | 3S | 3.13 | 0.123 | 0.2 | 0.008 | 20.00 | 0.787 | 3.5 | 0.138 | • |
| A4G0305M3SU04GMN | 3S | 3.12 | 0.123 | 0.4 | 0.016 | 20.00 | 0.787 | 3.5 | 0.138 | • |
| A4G0405M04U04GMN | 4 | 4.12 | 0.162 | 0.4 | 0.016 | 20.00 | 0.787 | 3.4 | 0.134 | • |
| A4G0405M04U08GMN | 4 | 4.12 | 0.162 | 0.8 | 0.031 | 20.00 | 0.787 | 3.4 | 0.134 | • |
| A4G0405M4SU04GMN | 4S | 4.12 | 0.162 | 0.4 | 0.016 | 20.00 | 0.787 | 3.6 | 0.143 | • |
| A4G0405M4SU08GMN | 4S | 4.12 | 0.162 | 0.8 | 0.031 | 20.00 | 0.787 | 3.6 | 0.143 | • |
| A4G0505M05U04GMN | 5 | 5.12 | 0.202 | 0.4 | 0.016 | 25.00 | 0.984 | 4.2 | 0.165 | • |
| A4G0505M05U08GMN | 5 | 5.12 | 0.202 | 0.8 | 0.031 | 25.00 | 0.984 | 4.2 | 0.165 | • |
| A4G0505M5SU04GMN | 5S | 5.12 | 0.202 | 0.4 | 0.016 | 25.00 | 0.984 | 4.2 | 0.165 | • |
| A4G0605M06U04GMN | 6 | 6.13 | 0.241 | 0.4 | 0.016 | 30.00 | 1.181 | 4.9 | 0.193 | • |
| A4G0605M06U08GMN | 6 | 6.13 | 0.241 | 0.8 | 0.031 | 30.00 | 1.181 | 4.9 | 0.193 | • |
| A4G0605M06U12GMN | 6 | 6.13 | 0.241 | 1.2 | 0.047 | 30.00 | 1.181 | 4.9 | 0.193 | • |
| A4G0805M08U08GMN | 8 | 8.13 | 0.320 | 0.8 | 0.031 | 30.00 | 1.181 | 6.4 | 0.252 | • |
| A4G0805M08U12GMN | 8 | 8.13 | 0.320 | 1.2 | 0.047 | 30.00 | 1.181 | 6.4 | 0.252 | • |
| A4G1005M10U08GMN | 10 | 10.13 | 0.399 | 0.8 | 0.031 | 30.00 | 1.181 | 8.1 | 0.319 | • |
| A4G1005M10U12GMN | 10 | 10.13 | 0.399 | 1.2 | 0.047 | 30.00 | 1.181 | 8.1 | 0.319 | • |
