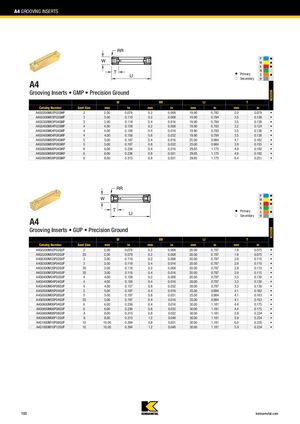

Новинки Kennametal - осень 2024 - страница 106
Навигация
Каталог Kennametal First Choice
Новинки Kennametal - осень 2025
Модульные инструментальные системы линейки KM4X Kennametal 2017
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины линейки 7792VX Kennametal 2024
A4 Пластины для нарезки канавок
Пластины для нарезки канавок • GMP • Точно шлифованные
| Номер по каталогу | Размер посадочного места | W | RR | LI | T | KCU25B | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | |||
| A4G0200M02P02GMP | 2 | 2.00 | 0.079 | 0.2 | 0.008 | 19.90 | 0.782 | 2.0 | 0.079 | • |
| A4G0300M03P02GMP | 3 | 3.00 | 0.118 | 0.2 | 0.008 | 19.90 | 0.784 | 3.5 | 0.138 | • |
| A4G0300M03P04GMP | 3 | 3.00 | 0.118 | 0.4 | 0.016 | 19.90 | 0.784 | 3.5 | 0.138 | • |
| A4G0400M04P02GMP | 4 | 4.00 | 0.158 | 0.2 | 0.008 | 19.90 | 0.783 | 3.2 | 0.124 | • |
| A4G0400M04P04GMP | 4 | 4.00 | 0.158 | 0.4 | 0.016 | 19.90 | 0.783 | 3.5 | 0.138 | • |
| A4G0400M04P08GMP | 4 | 4.00 | 0.158 | 0.8 | 0.032 | 19.90 | 0.784 | 3.5 | 0.138 | • |
| A4G0500M05P04GMP | 5 | 5.00 | 0.197 | 0.4 | 0.016 | 25.00 | 0.984 | 4.1 | 0.162 | • |
| A4G0500M05P08GMP | 5 | 5.00 | 0.197 | 0.8 | 0.032 | 25.00 | 0.984 | 3.9 | 0.155 | • |
| A4G0600M06P04GMP | 6 | 6.00 | 0.236 | 0.4 | 0.016 | 29.85 | 1.175 | 4.9 | 0.192 | • |
| A4G0600M06P08GMP | 6 | 6.00 | 0.236 | 0.8 | 0.031 | 29.85 | 1.175 | 4.9 | 0.192 | • |
| A4G0800M08P08GMP | 8 | 8.00 | 0.315 | 0.8 | 0.031 | 29.85 | 1.175 | 6.4 | 0.251 | • |
Пластины для нарезки канавок • GUP • Точно шлифованные
| Номер по каталогу | Размер посадочного места | W | RR | LI | T | KCU25B | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | |||
| A4G0200M02P02GUP | 2 | 2.00 | 0.079 | 0.2 | 0.008 | 20.00 | 0.787 | 1.9 | 0.075 | • |
| A4G0200M2SP02GUP | 2S | 2.00 | 0.079 | 0.2 | 0.008 | 20.00 | 0.787 | 1.9 | 0.075 | • |
| A4G0300M03P02GUP | 3 | 3.00 | 0.118 | 0.2 | 0.008 | 20.00 | 0.787 | 2.9 | 0.115 | • |
| A4G0300M03P04GUP | 3 | 3.00 | 0.118 | 0.4 | 0.016 | 20.00 | 0.787 | 2.9 | 0.115 | • |
| A4G0300M3SP02GUP | 3S | 3.00 | 0.118 | 0.2 | 0.008 | 20.00 | 0.787 | 2.9 | 0.115 | • |
| A4G0300M3SP04GUP | 3S | 3.00 | 0.118 | 0.4 | 0.016 | 20.00 | 0.787 | 2.9 | 0.115 | • |
| A4G0400M04P02GUP | 4 | 4.00 | 0.158 | 0.2 | 0.008 | 20.00 | 0.787 | 3.3 | 0.130 | • |
| A4G0400M04P04GUP | 4 | 4.00 | 0.158 | 0.4 | 0.016 | 20.00 | 0.787 | 3.3 | 0.130 | • |
| A4G0400M04P08GUP | 4 | 4.00 | 0.157 | 0.8 | 0.032 | 20.00 | 0.787 | 3.3 | 0.130 | • |
| A4G0500M05P04GUP | 5 | 5.00 | 0.197 | 0.4 | 0.016 | 25.00 | 0.984 | 4.1 | 0.162 | • |
| A4G0500M05P08GUP | 5 | 5.00 | 0.197 | 0.8 | 0.031 | 25.00 | 0.984 | 4.1 | 0.163 | • |
| A4G0500M5SP04GUP | 5S | 5.00 | 0.197 | 0.4 | 0.016 | 25.00 | 0.984 | 4.1 | 0.163 | • |
| A4G0600M06P04GUP | 6 | 6.00 | 0.236 | 0.4 | 0.016 | 30.00 | 1.181 | 4.4 | 0.175 | • |
| A4G0600M06P08GUP | 6 | 6.00 | 0.236 | 0.8 | 0.032 | 30.00 | 1.181 | 4.4 | 0.175 | • |
| A4G0800M08P08GUP | 8 | 8.00 | 0.315 | 0.8 | 0.032 | 30.00 | 1.181 | 5.9 | 0.234 | • |
| A4G0800M08P12GUP | 8 | 8.00 | 0.315 | 1.2 | 0.048 | 30.00 | 1.181 | 5.9 | 0.234 | • |
| A4G1000M10P08GUP | 10 | 10.00 | 0.394 | 0.8 | 0.031 | 30.00 | 1.181 | 6.0 | 0.235 | • |
| A4G1000M10P12GUP | 10 | 10.00 | 0.394 | 1.2 | 0.048 | 30.00 | 1.181 | 5.9 | 0.234 | • |
