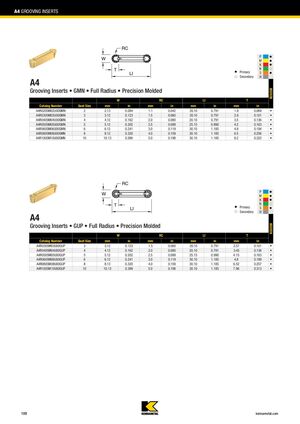

A4 Пластины для нарезки канавок
Пластины для нарезки канавок • GMN • Полнорадиусные • Точно спрессованные
| Номер по каталогу | Размер посадочного места | W | RC | LI | T | KCU25B | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | |||
| A4R0205M02U00GMN | 2 | 2.13 | 0.084 | 1.1 | 0.042 | 20.10 | 0.791 | 1.8 | 0.069 | • |
| A4R0305M03U00GMN | 3 | 3.12 | 0.123 | 1.5 | 0.060 | 20.10 | 0.791 | 2.6 | 0.101 | • |
| A4R0405M04U00GMN | 4 | 4.12 | 0.162 | 2.0 | 0.080 | 20.10 | 0.791 | 3.5 | 0.136 | • |
| A4R0505M05U00GMN | 5 | 5.12 | 0.202 | 2.5 | 0.099 | 25.15 | 0.990 | 4.2 | 0.163 | • |
| A4R0605M06U00GMN | 6 | 6.12 | 0.241 | 3.0 | 0.119 | 30.10 | 1.185 | 4.9 | 0.194 | • |
| A4R0805M08U00GMN | 8 | 8.12 | 0.320 | 4.0 | 0.159 | 30.10 | 1.185 | 6.5 | 0.256 | • |
| A4R1005M10U00GMN | 10 | 10.13 | 0.399 | 5.0 | 0.198 | 30.10 | 1.185 | 8.2 | 0.322 | • |
Пластины для нарезки канавок • GUP • Полнорадиусные • Точно спрессованные
| Номер по каталогу | Размер посадочного места | W | RC | LI | T | KCU25B | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | дюйм | мм | дюйм | мм | дюйм | |||
| A4R0305M03U00GUP | 3 | 3.12 | 0.123 | 1.5 | 0.060 | 20.10 | 0.791 | 2.57 | 0.101 | • |
| A4R0405M04U00GUP | 4 | 4.12 | 0.162 | 2.0 | 0.080 | 20.10 | 0.791 | 3.45 | 0.136 | • |
| A4R0505M05U00GUP | 5 | 5.12 | 0.202 | 2.5 | 0.099 | 25.15 | 0.990 | 4.15 | 0.163 | • |
| A4R0605M06U00GUP | 6 | 6.12 | 0.241 | 3.0 | 0.119 | 30.10 | 1.185 | 4.8 | 0.189 | • |
| A4R0805M08U00GUP | 8 | 8.13 | 0.320 | 4.0 | 0.159 | 30.10 | 1.185 | 6.52 | 0.257 | • |
| A4R1005M10U00GUP | 10 | 10.13 | 0.399 | 5.0 | 0.198 | 30.10 | 1.185 | 7.96 | 0.313 | • |
