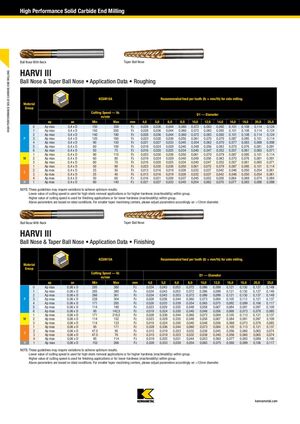

Монолитные концевые фрезы Kennametal 2024 - страница 70

Предыдущая страница Следующая страница

Навигация

Высокопроизводительное концевое фрезерование из твёрдого сплава

HARVI III

Шаровая фреза с выступом и коническая шаровая фреза

Шаровая фреза & коническая шаровая фреза • Данные по применению • Черновая обработка

Рекомендуемая подача на зуб (fz = мм/зуб) для торцевого фрезерования.

Группа материала ap ae Скорость резания — Vc (м/мин) D1 — Диаметр (мм) 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0
P 0 Ap макс. 0,4 x D 150 200 Fz 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124
1 Ap макс. 0,4 x D 150 200 Fz 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124
2 Ap макс. 0,4 x D 140 190 Fz 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124
3 Ap макс. 0,4 x D 120 160 Fz 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114
4 Ap макс. 0,4 x D 90 150 Fz 0,021 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 0,098
5 Ap макс. 0,4 x D 60 100 Fz 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091
6 Ap макс. 0,4 x D 50 75 Fz 0,016 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 0,071
M 1 Ap макс. 0,4 x D 90 115 Fz 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114
2 Ap макс. 0,4 x D 60 80 Fz 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091
3 Ap макс. 0,4 x D 60 70 Fz 0,016 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 0,071
S 1 Ap макс. 0,4 x D 50 90 Fz 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114
2 Ap макс. 0,4 x D 25 50 Fz 0,013 0,016 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 0,061
3 Ap макс. 0,4 x D 25 40 Fz 0,013 0,016 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 0,061
4 Ap макс. 0,4 x D 50 60 Fz 0,016 0,021 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074 0,084
H 1 Ap макс. 0,4 x D 80 140 Fz 0,021 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 0,098

ПРИМЕЧАНИЕ: Эти рекомендации могут требовать изменений для достижения оптимальных результатов. Меньшее значение скорости резания используется для операций с высокой производительностью или для большей твёрдости (обрабатываемости) внутри группы. Большее значение скорости резания используется для чистовой обработки или для меньшей твёрдости (обрабатываемости) внутри группы. Указанные параметры рассчитаны для идеальных условий. Для более компактных конических фрезерных станков параметры следует корректировать при диаметре более 12 мм.

HARVI III

Шаровая фреза & коническая шаровая фреза • Данные по применению • Чистовая обработка

Рекомендуемая подача на зуб (fz = мм/зуб) для торцевого фрезерования.

Группа материала ap ae Скорость резания — Vc (м/мин) D1 — Диаметр (мм) 4,0 5,0 6,0 8,0 10,0 12,0 16,0 18,0 20,0 25,0
P 0 Ap макс. 0,06 x D 285 380 Fz 0,034 0,043 0,053 0,072 0,086 0,099 0,121 0,130 0,137 0,149
1 Ap макс. 0,06 x D 285 380 Fz 0,034 0,043 0,053 0,072 0,086 0,099 0,121 0,130 0,137 0,149
2 Ap макс. 0,06 x D 266 361 Fz 0,034 0,043 0,053 0,072 0,086 0,099 0,121 0,130 0,137 0,149
3 Ap макс. 0,06 x D 228 304 Fz 0,028 0,036 0,044 0,060 0,073 0,084 0,105 0,113 0,121 0,137
4 Ap макс. 0,06 x D 171 285 Fz 0,026 0,033 0,039 0,054 0,065 0,075 0,092 0,099 0,106 0,117
5 Ap макс. 0,06 x D 114 190 Fz 0,023 0,029 0,035 0,048 0,058 0,067 0,084 0,091 0,097 0,109
6 Ap макс. 0,06 x D 95 142,5 Fz 0,019 0,024 0,030 0,040 0,048 0,056 0,068 0,073 0,078 0,085
M 1 Ap макс. 0,06 x D 171 218,5 Fz 0,028 0,036 0,044 0,060 0,073 0,084 0,105 0,113 0,121 0,137
2 Ap макс. 0,06 x D 114 152 Fz 0,023 0,029 0,035 0,048 0,058 0,067 0,084 0,091 0,097 0,109
3 Ap макс. 0,06 x D 114 133 Fz 0,019 0,024 0,030 0,040 0,048 0,056 0,068 0,073 0,078 0,085
S 1 Ap макс. 0,06 x D 95 171 Fz 0,028 0,036 0,044 0,060 0,073 0,084 0,105 0,113 0,121 0,137
2 Ap макс. 0,06 x D 47,5 95 Fz 0,015 0,019 0,023 0,032 0,038 0,045 0,056 0,060 0,065 0,074
3 Ap макс. 0,06 x D 47,5 76 Fz 0,015 0,019 0,023 0,032 0,038 0,045 0,056 0,060 0,065 0,074
4 Ap макс. 0,06 x D 95 114 Fz 0,019 0,025 0,031 0,044 0,053 0,062 0,077 0,083 0,089 0,100
H 1 Ap макс. 0,06 x D 152 266 Fz 0,026 0,033 0,039 0,054 0,065 0,075 0,092 0,099 0,106 0,117

ПРИМЕЧАНИЕ: Эти рекомендации могут требовать изменений для достижения оптимальных результатов. Меньшее значение скорости резания используется для операций с высокой производительностью или для большей твёрдости (обрабатываемости) внутри группы. Большее значение скорости резания используется для чистовой обработки или для меньшей твёрдости (обрабатываемости) внутри группы. Указанные параметры рассчитаны для идеальных условий. Для более компактных конических фрезерных станков параметры следует корректировать при диаметре более 12 мм.
