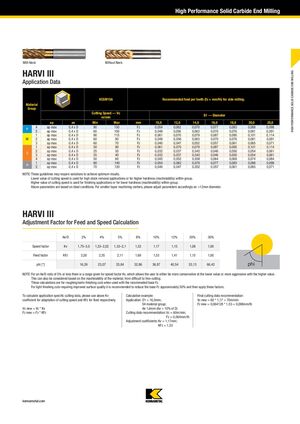

Высокопроизводительное концевое фрезерование из твёрдого сплава

HARVI III

С выступом и без выступа

Данные по применению

Рекомендуемая подача на зуб (fz = мм/зуб) для торцевого фрезерования.

Группа материала ap ae Скорость резания — Vc (м/мин) D1 — Диаметр (мм) 10,0 12,0 14,0 16,0 18,0 20,0 25,0
P 4 ap макс. 0,4 x D 90 150 Fz 0,054 0,062 0,070 0,077 0,083 0,088 0,098
5 ap макс. 0,4 x D 60 100 Fz 0,048 0,056 0,063 0,070 0,076 0,081 0,091
M 1 ap макс. 0,4 x D 90 115 Fz 0,061 0,070 0,079 0,087 0,095 0,101 0,114
2 ap макс. 0,4 x D 60 80 Fz 0,048 0,056 0,063 0,070 0,076 0,081 0,091
3 ap макс. 0,4 x D 60 70 Fz 0,040 0,047 0,052 0,057 0,061 0,065 0,071
S 1 ap макс. 0,4 x D 50 90 Fz 0,061 0,070 0,079 0,087 0,095 0,101 0,114
2 ap макс. 0,4 x D 25 50 Fz 0,032 0,037 0,042 0,046 0,050 0,054 0,061
3 ap макс. 0,4 x D 25 40 Fz 0,032 0,037 0,042 0,046 0,050 0,054 0,061
4 ap макс. 0,4 x D 50 60 Fz 0,045 0,052 0,058 0,064 0,069 0,074 0,084
H 1 ap макс. 0,4 x D 80 140 Fz 0,054 0,062 0,070 0,077 0,083 0,088 0,098
H 2 ap макс. 0,4 x D 70 120 Fz 0,040 0,047 0,052 0,057 0,061 0,065 0,071

ПРИМЕЧАНИЕ: Эти рекомендации могут требовать изменений для достижения оптимальных результатов. Меньшее значение скорости резания используется для операций с высокой производительностью или для большей твёрдости (обрабатываемости) внутри группы. Большее значение скорости резания используется для чистовой обработки или для меньшей твёрдости (обрабатываемости) внутри группы. Указанные параметры рассчитаны для идеальных условий. Для более компактных конических фрезерных станков параметры следует корректировать при диаметре более 12 мм.

HARVI III

Поправочные коэффициенты для расчёта подачи и скорости

Ae/D 2% 4% 5% 8% 10% 12% 20% 30%
Коэффициент скорости (Kv) 1,75–3,0 1,33–2,52 1,33–2,1 1,33 1,17 1,15 1,08 1,00
Коэффициент подачи (KFz) 3,28 2,35 2,11 1,69 1,53 1,41 1,15 1,00
phi [°] 16,26 23,07 25,84 32,86 36,87 40,54 53,13 66,42

ПРИМЕЧАНИЕ: Для отношения Ae/D 5% или менее указывается диапазон коэффициента скорости Kv, который позволяет пользователю быть более консервативным при меньшем значении или более агрессивным при большем значении. Это также может рассматриваться на основе обрабатываемости материала, от сложной до легкой в обработке. Эти расчёты предназначены для черновых/получистовых проходов при использовании рекомендуемого базового Fz. Для лёгких чистовых проходов, требующих улучшенного качества поверхности, рекомендуется снизить базовый Fz приблизительно на 50%, а затем применить эти коэффициенты.

Для расчёта параметров резания, зависящих от условий применения, используйте коэффициент Kv из таблицы выше для адаптации скорости резания и KFz для подачи соответственно.

Vc нов = Vc × Kv

Fz нов = Fz × KFz

Пример расчёта:

Применение: D1 = 16,0 мм; группа материала S4; Ae 1,6 мм (Ae = 10% диаметра)

Рекомендуемые режимы резания: Vc = 60 м/мин; Fz = 0,064 мм/зуб

Поправочные коэффициенты: Kv = 1,17 мм; KFz = 1,53

Финальные рекомендации по режимам резания:

Vc нов = 60 × 1,17 = 70 м/мин

Fz нов = 0,064128 × 1,53 = 0,098 мм/зуб
