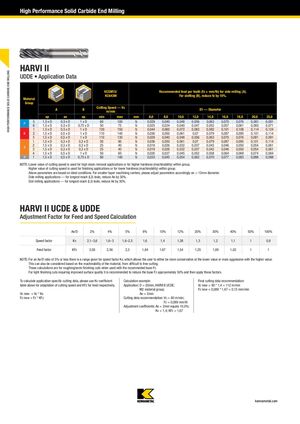

Монолитные концевые фрезы Kennametal 2024 - страница 68

Предыдущая страница Следующая страница

Навигация

Высокопроизводительное концевое фрезерование из твёрдого сплава

HARVI II

UDDE • Данные по применению

Группа материала ap ae ap Скорость резания — Vc (м/мин) D1 — Диаметр (мм) 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0
P 5 1,5 x D 0,5 x D 1xD 60–100 fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091
6 1,5 x D 0,5 x D 0,75 x D 50–75 fz 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 0,071
K 1 1,5 x D 0,5 x D 1xD 120–150 fz 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124
2 1,5 x D 0,5 x D 1xD 110–140 fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114
3 1,5 x D 0,5 x D 1xD 110–130 fz 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091
S 1 1,5 x D 0,3 x D 0,3 x D 50–90 fz 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114
2 1,5 x D 0,3 x D 0,3 x D 25–40 fz 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 0,061
3 1,5 x D 0,3 x D 0,3 x D 25–40 fz 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 0,061
4 1,5 x D 0,5 x D 1xD 50–60 fz 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074 0,084
H 1 1,5 x D 0,5 x D 0,75 x D 80–140 fz 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 0,098

HARVI II UCDE & UDDE

Поправочные коэффициенты для расчёта подачи и скорости

Ae/D 2% 4% 5% 8% 10% 12% 20% 30% 40% 50% 100%
Коэффициент скорости (Kv) 2,1–3,6 1,6–3 1,6–2,5 1,6 1,4 1,38 1,3 1,2 1,1 1 0,9
Коэффициент подачи (KFz) 3,58 2,56 2,3 1,84 1,67 1,54 1,25 1,09 1,02 1 1

ПРИМЕЧАНИЕ: Для отношения Ae/D 5% или менее указывается диапазон коэффициента скорости Kv, который позволяет пользователю быть более консервативным при меньшем значении или более агрессивным при большем значении. Это также может рассматриваться на основе обрабатываемости материала, от сложной до легкой в обработке. Эти расчёты предназначены для черновых/получистовых проходов при использовании рекомендуемого базового Fz. Для лёгких чистовых проходов, требующих улучшенного качества поверхности, рекомендуется снизить базовый Fz приблизительно на 50%, а затем применить эти коэффициенты.

Для расчёта параметров резания, зависящих от условий применения, используйте коэффициент Kv из таблицы выше для адаптации скорости резания и KFz для подачи соответственно.

Vc нов = Vc × Kv

Fz нов = Fz × KFz

Пример расчёта:

Применение: D = 20 мм, HARVI II UCDE; группа материала M2; Ae = 2 мм

Рекомендуемые режимы резания: Vc = 80 м/мин; Fz = 0,089 мм/зуб

Поправочные коэффициенты: Ae = 2 мм соответствует 10,0%; Kv = 1,4; KFz = 1,67

Финальные рекомендации по режимам резания:

Vc нов = 80 × 1,4 = 112 м/мин

Fz нов = 0,089 × 1,67 = 0,15 мм/зуб
