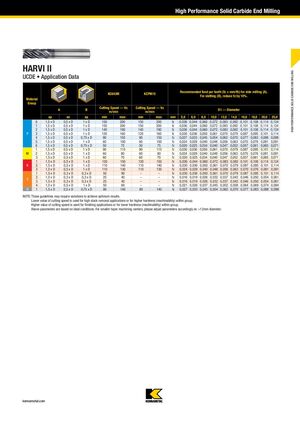

Высокопроизводительное концевое фрезерование из твёрдого сплава

HARVI II

UCDE • Данные по применению

Рекомендуемая подача на зуб (fz = мм/зуб) для торцевого фрезерования (A). Для пазовой обработки (B) снизить fz на 10%.

Группа материала ap ae ap Скорость резания — Vc (м/мин)
KC643M		 Скорость резания — Vc (м/мин)
KCPM15		 D1 — Диаметр (мм) 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0
P 0 1,5 x D 0,5 x D 1xD 150 200 150 200 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124
1 1,5 x D 0,5 x D 1xD 150 200 150 200 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124
2 1,5 x D 0,5 x D 1xD 140 190 140 190 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124
3 1,5 x D 0,5 x D 1xD 120 160 120 160 fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114
4 1,5 x D 0,5 x D 0,75 x D 90 150 90 150 fz 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 0,098
5 1,5 x D 0,5 x D 1xD 60 100 60 100 fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091
6 1,5 x D 0,5 x D 0,75 x D 50 75 50 75 fz 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 0,071
M 1 1,5 x D 0,5 x D 1xD 90 115 90 115 fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114
2 1,5 x D 0,5 x D 1xD 60 80 60 80 fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091
3 1,5 x D 0,5 x D 1xD 60 70 60 70 fz 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 0,071
K 1 1,5 x D 0,5 x D 1xD 120 150 120 150 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124
2 1,5 x D 0,5 x D 1xD 110 140 110 140 fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114
3 1,5 x D 0,5 x D 1xD 110 130 110 130 fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091
S 1 1,5 x D 0,3 x D 0,3 x D 50 90 – – fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114
2 1,5 x D 0,3 x D 0,3 x D 25 40 – – fz 0,016 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 0,061
3 1,5 x D 0,3 x D 0,3 x D 25 40 – – fz 0,016 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 0,061
4 1,5 x D 0,5 x D 1xD 50 60 – – fz 0,021 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074 0,084
H 1 1,5 x D 0,5 x D 0,75 x D 80 140 80 140 fz 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 0,098

ПРИМЕЧАНИЕ: Эти рекомендации могут требовать изменений для достижения оптимальных результатов. Меньшее значение скорости резания используется для операций с высокой производительностью или для большей твёрдости (обрабатываемости) внутри группы. Большее значение скорости резания используется для чистовой обработки или для меньшей твёрдости (обрабатываемости) внутри группы. Указанные параметры рассчитаны для идеальных условий. Для более компактных конических фрезерных станков параметры следует корректировать при диаметре более 12 мм.
