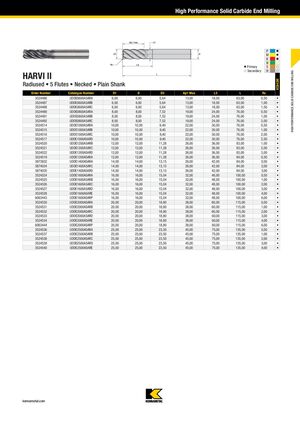

Высокопроизводительное твердосплавное концевое фрезерование
HARVI II
Радиусный скругленный край • 5 зубьев • Суженая часть • Цилиндрический хвостовик
| Номер заказа | Номер каталога | D1 | D | D3 | Ap1 Макс | L3 | L | R |
|---|---|---|---|---|---|---|---|---|
| 3524486 | UDDE0600A5ARA | 6,00 | 6,00 | 5,64 | 13,00 | 18,00 | 63,00 | 0,50 |
| 3524487 | UDDE0600A5ARB | 6,00 | 6,00 | 5,64 | 13,00 | 18,00 | 63,00 | 1,00 |
| 3524488 | UDDE0600A5ARC | 6,00 | 6,00 | 5,64 | 13,00 | 18,00 | 63,00 | 1,50 |
| 3524490 | UDDE0800A5ARA | 8,00 | 8,00 | 7,52 | 19,00 | 24,00 | 76,00 | 0,50 |
| 3524491 | UDDE0800A5ARB | 8,00 | 8,00 | 7,52 | 19,00 | 24,00 | 76,00 | 1,00 |
| 3524492 | UDDE0800A5ARC | 8,00 | 8,00 | 7,52 | 19,00 | 24,00 | 76,00 | 2,00 |
| 3524514 | UDDE1000A5ARA | 10,00 | 10,00 | 9,40 | 22,00 | 30,00 | 76,00 | 0,50 |
| 3524515 | UDDE1000A5ARB | 10,00 | 10,00 | 9,40 | 22,00 | 30,00 | 76,00 | 1,00 |
| 3524516 | UDDE1000A5ARC | 10,00 | 10,00 | 9,40 | 22,00 | 30,00 | 76,00 | 2,00 |
| 3524517 | UDDE1000A5ARD | 10,00 | 10,00 | 9,40 | 22,00 | 30,00 | 76,00 | 2,50 |
| 3524520 | UDDE1200A5ARB | 12,00 | 12,00 | 11,28 | 26,00 | 36,00 | 83,00 | 1,00 |
| 3524521 | UDDE1200A5ARC | 12,00 | 12,00 | 11,28 | 26,00 | 36,00 | 83,00 | 2,00 |
| 3524522 | UDDE1200A5ARD | 12,00 | 12,00 | 11,28 | 26,00 | 36,00 | 83,00 | 3,00 |
| 3524519 | UDDE1200A5ARA | 12,00 | 12,00 | 11,28 | 26,00 | 36,00 | 84,00 | 0,50 |
| 3873932 | UDDE1400A5ARA | 14,00 | 14,00 | 13,15 | 26,00 | 42,00 | 84,00 | 0,50 |
| 3874034 | UDDE1400A5ARC | 14,00 | 14,00 | 13,15 | 26,00 | 42,00 | 84,00 | 2,00 |
| 3874035 | UDDE1400A5ARD | 14,00 | 14,00 | 13,15 | 26,00 | 42,00 | 84,00 | 3,00 |
| 3524524 | UDDE1600A5ARA | 16,00 | 16,00 | 15,04 | 32,00 | 48,00 | 100,00 | 0,50 |
| 3524525 | UDDE1600A5ARB | 16,00 | 16,00 | 15,04 | 32,00 | 48,00 | 100,00 | 1,00 |
| 3524526 | UDDE1600A5ARC | 16,00 | 16,00 | 15,04 | 32,00 | 48,00 | 100,00 | 2,00 |
| 3524527 | UDDE1600A5ARD | 16,00 | 16,00 | 15,04 | 32,00 | 48,00 | 100,00 | 3,00 |
| 3524528 | UDDE1600A5ARE | 16,00 | 16,00 | 15,04 | 32,00 | 48,00 | 100,00 | 4,00 |
| 6063443 | UDDE1600A5ARP | 16,00 | 16,00 | 15,04 | 32,00 | 48,00 | 100,00 | 6,00 |
| 3524530 | UDDE2000A5ARA | 20,00 | 20,00 | 18,80 | 38,00 | 60,00 | 115,00 | 0,50 |
| 3524531 | UDDE2000A5ARB | 20,00 | 20,00 | 18,80 | 38,00 | 60,00 | 115,00 | 1,00 |
| 3524532 | UDDE2000A5ARC | 20,00 | 20,00 | 18,80 | 38,00 | 60,00 | 115,00 | 2,00 |
| 3524533 | UDDE2000A5ARD | 20,00 | 20,00 | 18,80 | 38,00 | 60,00 | 115,00 | 3,00 |
| 3524534 | UDDE2000A5ARE | 20,00 | 20,00 | 18,80 | 38,00 | 60,00 | 115,00 | 4,00 |
| 6063444 | UDDE2000A5ARP | 20,00 | 20,00 | 18,80 | 38,00 | 60,00 | 115,00 | 6,00 |
| 3524536 | UDDE2500A5ARA | 25,00 | 25,00 | 23,50 | 45,00 | 75,00 | 135,00 | 0,50 |
| 3524537 | UDDE2500A5ARB | 25,00 | 25,00 | 23,50 | 45,00 | 75,00 | 135,00 | 1,00 |
| 3524538 | UDDE2500A5ARC | 25,00 | 25,00 | 23,50 | 45,00 | 75,00 | 135,00 | 2,00 |
| 3524539 | UDDE2500A5ARD | 25,00 | 25,00 | 23,50 | 45,00 | 75,00 | 135,00 | 3,00 |
| 3524540 | UDDE2500A5ARE | 25,00 | 25,00 | 23,50 | 45,00 | 75,00 | 135,00 | 4,00 |
Условные обозначения:
- D1 — диаметр режущей части
- D — диаметр хвостовика
- D3 — диаметр суженой части
- Ap1 — максимальная глубина резания
- L3 — длина суженой части
- L — общая длина
- R — радиус скругления
