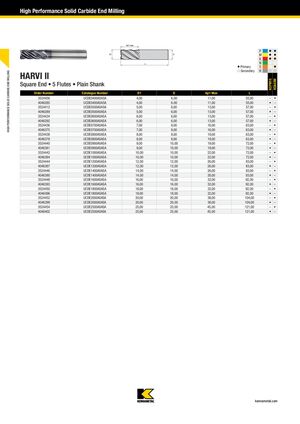

Монолитные концевые фрезы Kennametal 2024 - страница 52

Предыдущая страница Следующая страница

Навигация

Высокопроизводительное твердосплавное концевое фрезерование

HARVI II

Квадратный конец • 5 зубьев • Цилиндрический хвостовик

Номер заказа Номер каталога D1 D Ap1 Макс L KCPM15 KC643M
3524456UCDE0400A5ASA4,006,0011,0055,00•
4046285UCDE0400A5ASA4,006,0011,0055,00•
3524412UCDE0500A5ASA5,006,0013,0057,00•
4046289UCDE0500A5ASA5,006,0013,0057,00•
3524434UCDE0600A5ASA6,006,0013,0057,00•
4046292UCDE0600A5ASA6,006,0013,0057,00•
3524436UCDE0700A5ASA7,008,0016,0063,00•
4046375UCDE0700A5ASA7,008,0016,0063,00•
3524438UCDE0800A5ASA8,008,0019,0063,00•
4046378UCDE0800A5ASA8,008,0019,0063,00•
3524440UCDE0900A5ASA9,0010,0019,0072,00•
4046381UCDE0900A5ASA9,0010,0019,0072,00•
3524442UCDE1000A5ASA10,0010,0022,0072,00•
4046384UCDE1000A5ASA10,0010,0022,0072,00•
3524444UCDE1200A5ASA12,0012,0026,0083,00•
4046387UCDE1200A5ASA12,0012,0026,0083,00•
3524446UCDE1400A5ASA14,0014,0026,0083,00•
4046390UCDE1400A5ASA14,0014,0026,0083,00•
3524448UCDE1600A5ASA16,0016,0032,0092,00•
4046393UCDE1600A5ASA16,0016,0032,0092,00•
3524450UCDE1800A5ASA18,0018,0032,0092,00•
4046396UCDE1800A5ASA18,0018,0032,0092,00•
3524452UCDE2000A5ASA20,0020,0038,00104,00•
4046399UCDE2000A5ASA20,0020,0038,00104,00•
3524454UCDE2500A5ASA25,0025,0045,00121,00•
4046402UCDE2500A5ASA25,0025,0045,00121,00•

Условные обозначения:

  • D1 — диаметр режущей части
  • D — диаметр хвостовика
  • Ap1 — максимальная глубина резания
  • L — общая длина
