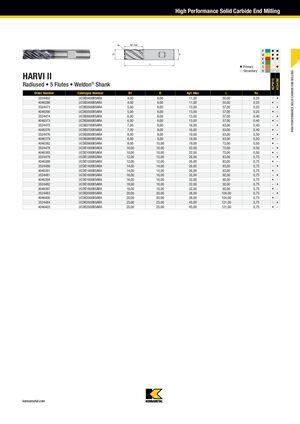

Монолитные концевые фрезы Kennametal 2024 - страница 51

Предыдущая страница Следующая страница

Навигация

Высокопроизводительное твердосплавное концевое фрезерование

HARVI II

Радиусный скругленный край • 5 зубьев • Хвостовик Weldon®

Номер заказа Номер каталога D1 D Ap1 Макс L R KCPM15 KC643M
3524462UCDE0400B5ARA4,006,0011,0055,000,25•
4046286UCDE0400B5ARA4,006,0011,0055,000,25•
3524473UCDE0500B5ARA5,006,0013,0057,000,25•
4046290UCDE0500B5ARA5,006,0013,0057,000,25•
3524474UCDE0600B5ARA6,006,0013,0057,000,40•
4046373UCDE0600B5ARA6,006,0013,0057,000,40•
3524475UCDE0700B5ARA7,008,0016,0063,000,40•
4046376UCDE0700B5ARA7,008,0016,0063,000,40•
3524476UCDE0800B5ARA8,008,0019,0063,000,50•
4046379UCDE0800B5ARA8,008,0019,0063,000,50•
4046382UCDE0900B5ARA9,0010,0019,0072,000,50•
3524478UCDE1000B5ARA10,0010,0022,0072,000,50•
4046385UCDE1000B5ARA10,0010,0022,0072,000,50•
3524479UCDE1200B5ARA12,0012,0026,0083,000,75•
4046388UCDE1200B5ARA12,0012,0026,0083,000,75•
3524480UCDE1400B5ARA14,0014,0026,0083,000,75•
4046391UCDE1400B5ARA14,0014,0026,0083,000,75•
3524481UCDE1600B5ARA16,0016,0032,0092,000,75•
4046394UCDE1600B5ARA16,0016,0032,0092,000,75•
3524482UCDE1800B5ARA18,0018,0032,0092,000,75•
4046397UCDE1800B5ARA18,0018,0032,0092,000,75•
3524483UCDE2000B5ARA20,0020,0038,00104,000,75•
4046400UCDE2000B5ARA20,0020,0038,00104,000,75•
3524484UCDE2500B5ARA25,0025,0045,00121,000,75•
4046403UCDE2500B5ARA25,0025,0045,00121,000,75•

Условные обозначения:

  • D1 — диаметр режущей части
  • D — диаметр хвостовика
  • Ap1 — максимальная глубина резания
  • L — общая длина
  • R — радиус скругления
