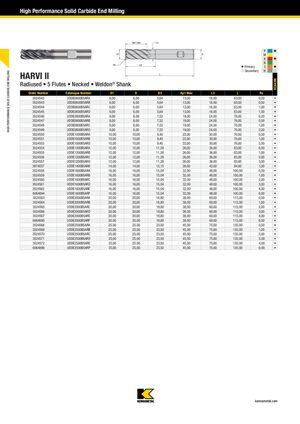

Высокопроизводительное твердосплавное концевое фрезерование
HARVI II
Радиусный скругленный край • 5 зубьев • Суженая часть • Хвостовик Weldon®
| Номер заказа | Номер каталога | D1 | D | D3 | Ap1 Макс | L3 | L | R |
|---|---|---|---|---|---|---|---|---|
| 3524542 | UDDE0600B5ARA | 6,00 | 6,00 | 5,64 | 13,00 | 18,00 | 63,00 | 0,20 |
| 3524543 | UDDE0600B5ARB | 6,00 | 6,00 | 5,64 | 13,00 | 18,00 | 63,00 | 0,50 |
| 3524544 | UDDE0600B5ARC | 6,00 | 6,00 | 5,64 | 13,00 | 18,00 | 63,00 | 1,00 |
| 3524545 | UDDE0600B5ARD | 6,00 | 6,00 | 5,64 | 13,00 | 18,00 | 63,00 | 1,50 |
| 3524546 | UDDE0800B5ARA | 8,00 | 8,00 | 7,52 | 19,00 | 24,00 | 76,00 | 0,20 |
| 3524547 | UDDE0800B5ARB | 8,00 | 8,00 | 7,52 | 19,00 | 24,00 | 76,00 | 0,50 |
| 3524548 | UDDE0800B5ARC | 8,00 | 8,00 | 7,52 | 19,00 | 24,00 | 76,00 | 1,00 |
| 3524549 | UDDE0800B5ARD | 8,00 | 8,00 | 7,52 | 19,00 | 24,00 | 76,00 | 2,00 |
| 3524550 | UDDE1000B5ARA | 10,00 | 10,00 | 9,40 | 22,00 | 30,00 | 76,00 | 0,50 |
| 3524551 | UDDE1000B5ARB | 10,00 | 10,00 | 9,40 | 22,00 | 30,00 | 76,00 | 1,00 |
| 3524553 | UDDE1000B5ARD | 10,00 | 10,00 | 9,40 | 22,00 | 30,00 | 76,00 | 2,50 |
| 3524554 | UDDE1200B5ARA | 12,00 | 12,00 | 11,28 | 26,00 | 36,00 | 83,00 | 0,50 |
| 3524555 | UDDE1200B5ARB | 12,00 | 12,00 | 11,28 | 26,00 | 36,00 | 83,00 | 1,00 |
| 3524556 | UDDE1200B5ARC | 12,00 | 12,00 | 11,28 | 26,00 | 36,00 | 83,00 | 2,00 |
| 3524557 | UDDE1200B5ARD | 12,00 | 12,00 | 11,28 | 26,00 | 36,00 | 83,00 | 3,00 |
| 3874037 | UDDE1400B5ARB | 14,00 | 14,00 | 13,15 | 26,00 | 42,00 | 84,00 | 1,00 |
| 3524558 | UDDE1600B5ARA | 16,00 | 16,00 | 15,04 | 32,00 | 48,00 | 100,00 | 0,50 |
| 3524559 | UDDE1600B5ARB | 16,00 | 16,00 | 15,04 | 32,00 | 48,00 | 100,00 | 1,00 |
| 3524560 | UDDE1600B5ARC | 16,00 | 16,00 | 15,04 | 32,00 | 48,00 | 100,00 | 2,00 |
| 3524561 | UDDE1600B5ARD | 16,00 | 16,00 | 15,04 | 32,00 | 48,00 | 100,00 | 3,00 |
| 3524562 | UDDE1600B5ARE | 16,00 | 16,00 | 15,04 | 32,00 | 48,00 | 100,00 | 4,00 |
| 6064694 | UDDE1600B5ARP | 16,00 | 16,00 | 15,04 | 32,00 | 48,00 | 100,00 | 6,00 |
| 3524563 | UDDE2000B5ARA | 20,00 | 20,00 | 18,80 | 38,00 | 60,00 | 115,00 | 0,50 |
| 3524564 | UDDE2000B5ARB | 20,00 | 20,00 | 18,80 | 38,00 | 60,00 | 115,00 | 1,00 |
| 3524565 | UDDE2000B5ARC | 20,00 | 20,00 | 18,80 | 38,00 | 60,00 | 115,00 | 2,00 |
| 3524566 | UDDE2000B5ARD | 20,00 | 20,00 | 18,80 | 38,00 | 60,00 | 115,00 | 3,00 |
| 3524567 | UDDE2000B5ARE | 20,00 | 20,00 | 18,80 | 38,00 | 60,00 | 115,00 | 4,00 |
| 6064695 | UDDE2000B5ARP | 20,00 | 20,00 | 18,80 | 38,00 | 60,00 | 115,00 | 6,00 |
| 3524568 | UDDE2500B5ARA | 25,00 | 25,00 | 23,50 | 45,00 | 75,00 | 135,00 | 0,50 |
| 3524569 | UDDE2500B5ARB | 25,00 | 25,00 | 23,50 | 45,00 | 75,00 | 135,00 | 1,00 |
| 3524570 | UDDE2500B5ARC | 25,00 | 25,00 | 23,50 | 45,00 | 75,00 | 135,00 | 2,00 |
| 3524571 | UDDE2500B5ARD | 25,00 | 25,00 | 23,50 | 45,00 | 75,00 | 135,00 | 3,00 |
| 3524572 | UDDE2500B5ARE | 25,00 | 25,00 | 23,50 | 45,00 | 75,00 | 135,00 | 4,00 |
| 6064696 | UDDE2500B5ARP | 25,00 | 25,00 | 23,50 | 45,00 | 75,00 | 135,00 | 6,00 |
Условные обозначения:
- D1 — диаметр режущей части
- D — диаметр хвостовика
- D3 — диаметр суженой части
- Ap1 — максимальная глубина резания
- L3 — длина суженой части
- L — общая длина
- R — радиус скругления
