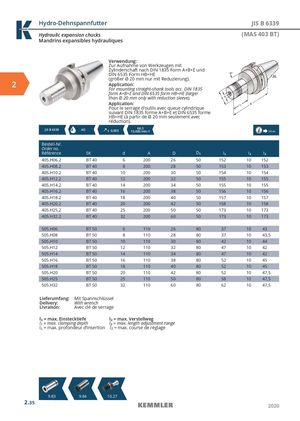

Hydro-Dehnspannfutter JIS B 6339
Hydraulic expansion chucks (MAS 403 BT)
Mandrins expansibles hydrauliques
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HB+HE 2 (größer Ø 20 mm nur mit Reduzierung).
Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HB+HE (larger than Ø 20 mm only with reduction sleeve).
Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HB+HE (à partir de Ø 20 mm seulement avec réduction).
JIS B 6339 AD G6,3
≤ 0,003 15.000 min-1 14.
04
| Bestell-Nr. Order no. Référence | SK | d | A | D | D1 | l1 | l2 | l3 |
| 405.H06.2 | BT 40 | 6 | 200 | 26 | 50 | 152 | 10 | 152 |
| 405.H08.2 | BT 40 | 8 | 200 | 28 | 50 | 153 | 10 | 153 |
| 405.H10.2 | BT 40 | 10 | 200 | 30 | 50 | 154 | 10 | 154 |
| 405.H12.2 | BT 40 | 12 | 200 | 32 | 50 | 155 | 10 | 155 |
| 405.H14.2 | BT 40 | 14 | 200 | 34 | 50 | 155 | 10 | 155 |
| 405.H16.2 | BT 40 | 16 | 200 | 38 | 50 | 156 | 10 | 156 |
| 405.H18.2 | BT 40 | 18 | 200 | 40 | 50 | 157 | 10 | 157 |
| 405.H20.2 | BT 40 | 20 | 200 | 42 | 50 | 158 | 10 | 158 |
| 405.H25.2 | BT 40 | 25 | 200 | 50 | 50 | 173 | 10 | 173 |
| 405.H32.2 | BT 40 | 32 | 200 | 60 | 50 | 173 | 10 | 173 |
| 505.H06 | BT 50 | 6 | 110 | 26 | 80 | 37 | 10 | 43 |
| 505.H08 | BT 50 | 8 | 110 | 28 | 80 | 37 | 10 | 43,5 |
| 505.H10 | BT 50 | 10 | 110 | 30 | 80 | 42 | 10 | 44 |
| 505.H12 | BT 50 | 12 | 110 | 32 | 80 | 47 | 10 | 42 |
| 505.H14 | BT 50 | 14 | 110 | 34 | 80 | 47 | 10 | 42 |
| 505.H16 | BT 50 | 16 | 110 | 38 | 80 | 52 | 10 | 45 |
| 505.H18 | BT 50 | 18 | 110 | 40 | 80 | 52 | 10 | 45 |
| 505.H20 | BT 50 | 20 | 110 | 42 | 80 | 52 | 10 | 47,5 |
| 505.H25 | BT 50 | 25 | 110 | 50 | 80 | 58 | 10 | 47,5 |
| 505.H32 | BT 50 | 32 | 110 | 60 | 80 | 62 | 10 | 47,5 |
Lieferumfang: Mit Spannschlüssel
Delivery: With wrench
Livraison: Avec clé de serrage l = max. Einstecktiefe l = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range 1 2 l = max. profondeur d’insertion l = max. course de réglage 1 2
