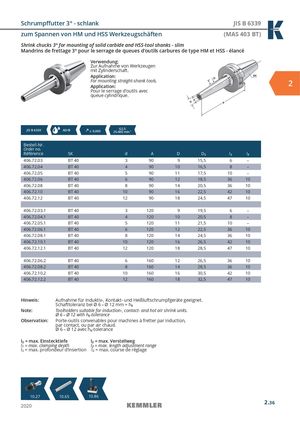

Общий каталог Kemmler 2020 - страница 97

Schrumpffutter 3° - schlank JIS B 6339 zum Spannen von HM und HSS Werkzeugschäften (MAS 403 BT) Shrink chucks 3° for mounting of solid carbide and HSS-tool shanks - slim Mandrins de frettage 3° pour le serrage de queues d‘outils carbures de type HM et HSS - élancé Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting straight-shank tools.Application: 2 Pour le serrage d’outils avec queue cylindrique. JIS B 6339 AD/B  ≤  0,003 G2,525.000 min-1 Bestell-Nr. Order no. Référence SK d A D D1 l1 l2 406.72.03 BT 40 3 90 9 15,5 6 – 406.72.04 BT 40 4 90 10 16,5 8 – 406.72.05 BT 40 5 90 11 17,5 10 – 406.72.06 BT 40 6 90 12 18,5 36 10 406.72.08 BT 40 8 90 14 20,5 36 10 406.72.10 BT 40 10 90 16 22,5 42 10 406.72.12 BT 40 12 90 18 24,5 47 10 406.72.03.1 BT 40 3 120 9 19,5 6 – 406.72.04.1 BT 40 4 120 10 20,5 8 – 406.72.05.1 BT 40 5 120 11 21,5 10 – 406.72.06.1 BT 40 6 120 12 22,5 36 10 406.72.08.1 BT 40 8 120 14 24,5 36 10 406.72.10.1 BT 40 10 120 16 26,5 42 10 406.72.12.1 BT 40 12 120 18 28,5 47 10 406.72.06.2 BT 40 6 160 12 26,5 36 10 406.72.08.2 BT 40 8 160 14 28,5 36 10 406.72.10.2 BT 40 10 160 16 30,5 42 10 406.72.12.2 BT 40 12 160 18 32,5 47 10 Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 6 – Ø 12 mm = h6 Note: Toolholders suitable for induction-, contact- and hot air shrink units. Ø 6 – Ø 12 with h6-tolerance Observation: Porte-outils convenables pour machines à fretter par induction, par contact, ou par air chaud. Ø 6 – Ø 12 avec h6-tolerance l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage 10.27 10.65 10.86 2020 2.36
