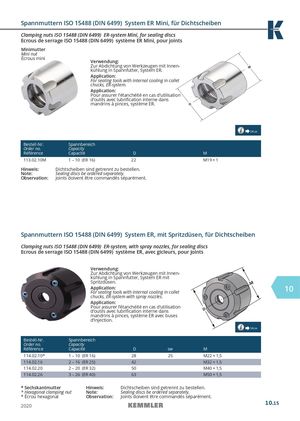

Spannmuttern ISO 15488 (DIN 6499) System ER Mini, für Dichtscheiben

Clamping nuts ISO 15488 (DIN 6499) ER-system Mini, for sealing discs

Ecrous de serrage ISO 15488 (DIN 6499) système ER Mini, pour joints

Minimutter Mini nut Écrous mini

Verwendung: Zur Abdichtung von Werkzeugen mit Innen-enkühlung in Spannfutter, System ER.

Application: For sealing tools with internal cooling in collet llet chucks, ER-system.

Application: Pour assurer l’étanchéité en cas d’utilisation on d’outils avec lubrifi cation interne dans mandrins à pinces, système ER.

14. 04

Bestell-Nr.Spannbereich
Order no.Capacity
RéférenceCapacitéDM
113.02.10M1 – 10 (ER 16)22M19 × 1

Hinweis: Dichtscheiben sind getrennt zu bestellen.

Note: Sealing discs be ordered separately.

Observation: Joints doivent être commandés séparément.

Spannmuttern ISO 15488 (DIN 6499) System ER, mit Spritzdüsen, für Dichtscheiben

Clamping nuts ISO 15488 (DIN 6499) ER-system, with spray nozzles, for sealing discs

Ecrous de serrage ISO 15488 (DIN 6499) système ER, avec gicleurs, pour joints

Verwendung: Zur Abdichtung von Werkzeugen mit Innenkühlung in Spannfutter, System ER mit Spritzdüsen. 10

Application: For sealing tools with internal cooling in collet chucks, ER-system with spray nozzles.

Application: Pour assurer l’étanchéité en cas d’utilisation d’outils avec lubrifi cation interne dans mandrins à pinces, système ER avec buses d‘injection. 14. 04

Bestell-Nr.Spannbereich
Order no. RéférenceCapacity CapacitéDswM
114.02.101 – 10 (ER 16)2825M22 × 1,5
114.02.162 – 16 (ER 25)42M32 × 1,5
114.02.202 – 20 (ER 32)50M40 × 1,5
114.02.263 – 26 (ER 40)63M50 × 1,5
* SechskantmutterHinweis:Dichtscheiben sind getrennt zu bestellen.
* Hexagonal clamping nutNote: Sealing discs be ordered separately.
* Écrou hexagonalObservation: Joints doivent être commandés séparément.
