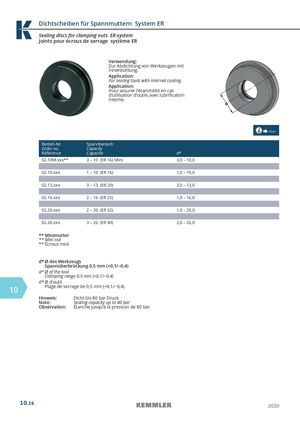

Dichtscheiben für Spannmuttern System ER
Sealing discs for clamping nuts ER-system
Joints pour écrous de serrage système ER
Verwendung: Zur Abdichtung von Werkzeugen mit Innenkühlung.
Application: For sealing tools with internal cooling.
Application: Pour assurer l’étanchéité en cas d’utilisation d’outils avec lubrifi cation interne.
14. 04
| Bestell-Nr. Order no. Référence | Spannbereich Capacity Capacité | d |
| 02.10M.xxx | 3 – 10 (ER 16) Mini | 3,0 – 10,0 |
| 02.10.xxx | 1 – 10 (ER 16) | 1,0 – 10,0 |
| 02.13.xxx | 3 – 13 (ER 20) | 3,0 – 13,0 |
| 02.16.xxx | 2 – 16 (ER 25) | 1,0 – 16,0 |
| 02.20.xxx | 2 – 20 (ER 32) | 1,0 – 20,0 |
| 02.26.xxx | 3 – 26 (ER 40) | 2,0 – 26,0 |
** Minimutter ** Mini nut ** Écrous mini
d* Ø des Werkzeugs Spannüberbrückung 0,5 mm (+0,1/−0,4) d* Ø of the tool Clamping range 0.5 mm (+0.1/−0.4) d* Ø d‘outil 10 Plage de serrage de 0,5 mm (+0,1/−0,4)
Hinweis: Dicht bis 80 bar Druck
Note: Sealing capacity up to 80 bar
Observation: Étanche jusqu’à la pression de 80 bar
