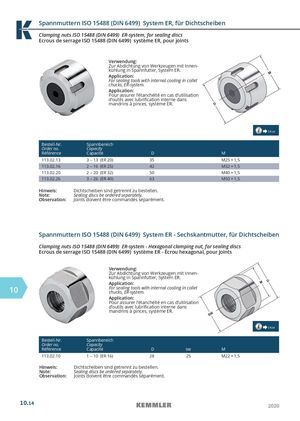

Spannmuttern ISO 15488 (DIN 6499) System ER, für Dichtscheiben Clamping nuts ISO 15488 (DIN 6499) ER-system, for sealing discs Ecrous de serrage ISO 15488 (DIN 6499) système ER, pour joints Verwendung: Zur Abdichtung von Werkzeugen mit Innen- kühlung in Spannfutter, System ER. Application: For sealing tools with internal cooling in collet chucks, ER-system. Application: Pour assurer l’étanchéité en cas d’utilisation d’outils avec lubrification interne dans mandrins à pinces, système ER. 14.04 Bestell-Nr. Spannbereich Order no. Capacity Référence Capacité D M 113.02.13 3 – 13 (ER 20) 35 M25 × 1,5 113.02.16 2 – 16 (ER 25) 42 M32 × 1,5 113.02.20 2 – 20 (ER 32) 50 M40 × 1,5 113.02.26 3 – 26 (ER 40) 63 M50 × 1,5 Hinweis: Dichtscheiben sind getrennt zu bestellen. Note: Sealing discs be ordered separately. Observation: Joints doivent être commandés séparément. Spannmuttern ISO 15488 (DIN 6499) System ER - Sechskantmutter, für Dichtscheiben Clamping nuts ISO 15488 (DIN 6499) ER-system - Hexagonal clamping nut, for sealing discs Ecrous de serrage ISO 15488 (DIN 6499) système ER - Écrou hexagonal, pour joints Verwendung: Zur Abdichtung von Werkzeugen mit Innen- kühlung in Spannfutter, System ER. Application: 10 For sealing tools with internal cooling in colletchucks, ER-system. Application: Pour assurer l’étanchéité en cas d’utilisation d’outils avec lubrification interne dans mandrins à pinces, système ER. 14.04 Bestell-Nr. Spannbereich Order no. Capacity Référence Capacité D sw M 113.02.10 1 – 10 (ER 16) 28 25 M22 × 1,5 Hinweis: Dichtscheiben sind getrennt zu bestellen. Note: Sealing discs be ordered separately. Observation: Joints doivent être commandés séparément. 10.14 2020
