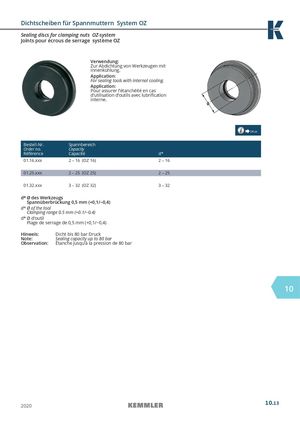

Dichtscheiben für Spannmuttern System OZ
Sealing discs for clamping nuts OZ-system
Joints pour écrous de serrage système OZ
Verwendung: Zur Abdichtung von Werkzeugen mit Innenkühlung.
Application: For sealing tools with internal cooling.
Application: Pour assurer l’étanchéité en cas d’utilisation d’outils avec lubrifi cation interne.
14. 04
| Bestell-Nr. | Spannbereich | |
| Order no. Référence | Capacity Capacité | d |
| 01.16.xxx | 2 – 16 (OZ 16) | 2 – 16 |
| 01.25.xxx | 2 – 25 (OZ 25) | 2 – 25 |
| 01.32.xxx | 3 – 32 (OZ 32) | 3 – 32 |
d* Ø des Werkzeugs Spannüberbrückung 0,5 mm (+0,1/−0,4) d* Ø of the tool Clamping range 0.5 mm (+0.1/−0.4) d* Ø d‘outil Plage de serrage de 0,5 mm (+0,1/−0,4)
Hinweis: Dicht bis 80 bar Druck
Note: Sealing capacity up to 80 bar
Observation: Étanche jusqu’à la pression de 80 bar
