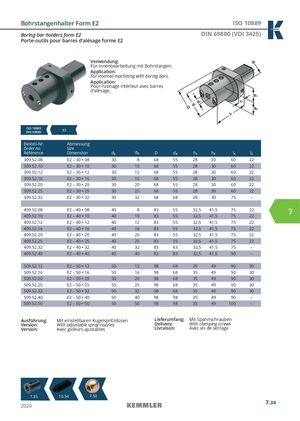

Bohrstangenhalter Form E2 ISO 10889

Verwendung: Für Innenbearbeitung mit Bohrstangen.

Application: For internal machining with boring bars.

Application: Pour l‘usinage intérieur avec barres d‘alésage.

ISO 10889 E2 DIN 69880

Bestell-Nr. Order no. Référence	Abmessung Size Dimension	d1	d2	D	d4	h1	h2	l1	l2
309.52.08	E2 – 30 × 08	30	8	68	55	28	30	60	22
309.52.10	E2 – 30 × 10	30	10	68	55	28	30	60	22
309.52.12	E2 – 30 × 12	30	12	68	55	28	30	60	22
309.52.16	E2 – 30 × 16	30	16	68	55	28	30	60	22
309.52.20	E2 – 30 × 20	30	20	68	55	28	30	60	22
309.52.25	E2 – 30 × 25	30	25	68	55	28	30	60	22
309.52.32	E2 – 30 × 32	30	32	68	68	28	30	75	–
409.52.08	E2 – 40 × 08	40	8	83	55	32,5	41,5	75	22
409.52.10	E2 – 40 × 10	40	10	83	55	32,5	41,5	75	22
409.52.12	E2 – 40 × 12	40	12	83	55	32,5	41,5	75	22
409.52.16	E2 – 40 × 16	40	16	83	55	32,5	41,5	75	22
409.52.20	E2 – 40 × 20	40	20	83	55	32,5	41,5	75	22
409.52.25	E2 – 40 × 25	40	25	83	55	32,5	41,5	75	22
409.52.32	E2 – 40 × 32	40	32	83	83	32,5	41,5	75	–
409.52.40	E2 – 40 × 40	40	40	83	83	32,5	41,5	90	–
509.52.12	E2 – 50 × 12	50	12	98	68	35	49	90	30
509.52.16	E2 – 50 × 16	50	16	98	68	35	49	90	30
509.52.20	E2 – 50 × 20	50	20	98	68	35	49	90	30
509.52.25	E2 – 50 × 25	50	25	98	68	35	49	90	30
509.52.32	E2 – 50 × 32	50	32	98	68	35	49	90	30
509.52.40	E2 – 50 × 40	50	40	98	98	35	49	90	–
509.52.50	E2 – 50 × 50	50	50	98	98	35	49	100	–

Ausführung: Mit einstellbaren Kugelspritzdüsen	Lieferumfang:	Mit Spannschrauben
Version: With adjustable spray nozzles	Delivery:	With clamping screws
Version: Avec gicleurs ajustables	Livraison:	Avec vis de serrage
